Resumé

Remarque : L'original avait un modèle de trou de moteur incorrect pour les moteurs modernes 0603/0702/0802, et le trou central était loin d'être suffisant pour le clip C que l'on trouve habituellement sur ces moteurs.

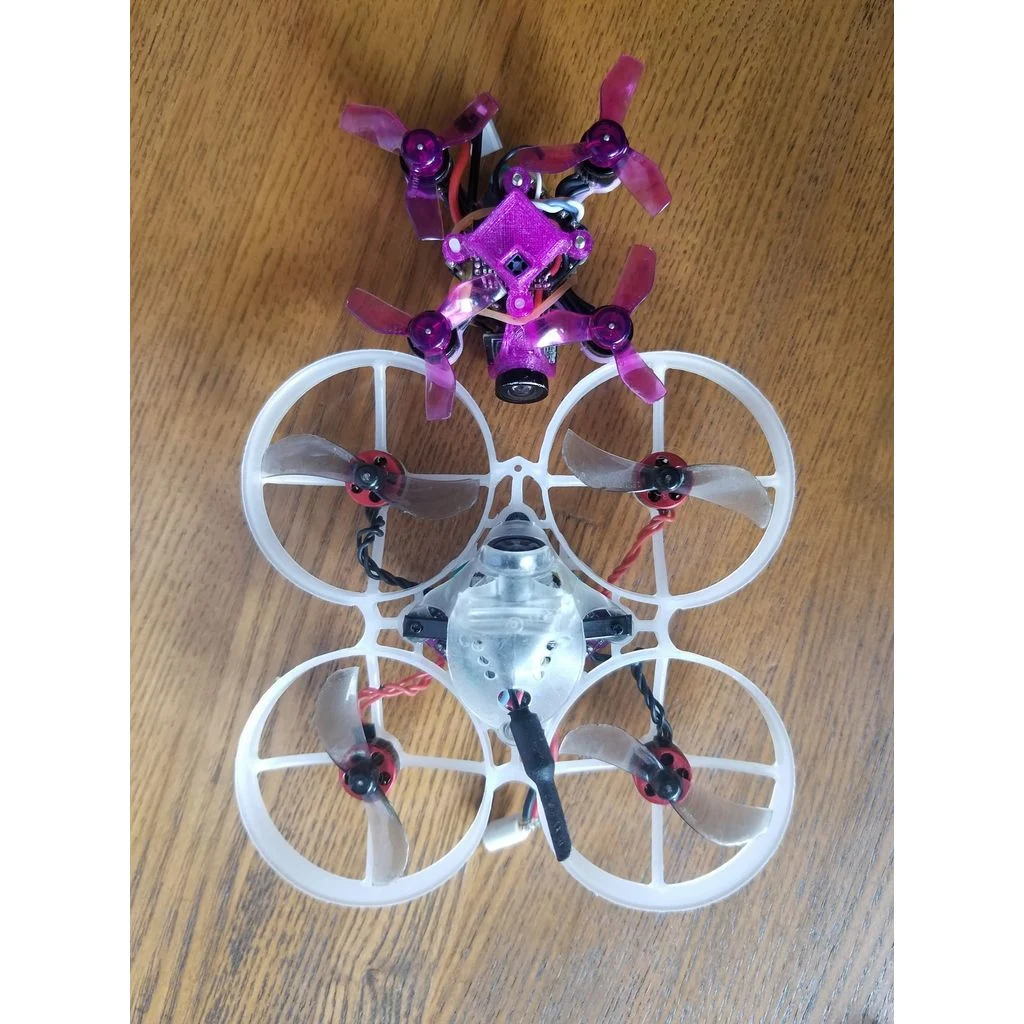

Cette construction est assez exigeante en termes d'espace et n'est probablement pas recommandée pour les débutants. Ou pour toute personne qui n'est pas à l'aise avec la soudure très précise.

Le cadre est imprimé en PLA avec une résolution de 0,12 mm, et un remplissage à 100 %.

Le support de la caméra et le couvre-récepteur sont imprimés en TPU 95A avec une qualité dynamique de 0,16 mm de Prusa Slicer. Utilisez des supports pour le couvre-récepteur.

Des vis M2x12, 2 doivent être contre-enfoncées pour faire de la place pour le contrôleur de vol.

Contrôleur de vol : Teeny F3, mais si vous avez le Teeny F4, ça devrait aussi fonctionner. La prise USB et la prise ESC s'insèrent parfaitement dans les interstices du cadre. J'ai obtenu le mien ici :http://www.xt-xinte.com/Teeny1S-F3-16-16mm-Betaflight-STM32F3-OSD-BEC-Flight-Control-Board-for-RC-Drone-Quadcopter-p147310.html?parent_user_id=1420080&utm_source=sns_share&utm_medium=share_line

ESC : Tiny Pepper 4in1, bien que vous ne le trouverez plus en vente nulle part. Racerstar a honteusement copié ce design, et il est toujours disponible dans certains magasins, comme ici :
https://speedyfpv.com/products/16x16mm-racerstar-star4-4a-1s-blheli_s-4-in-1-esc-d-shot-600-for-micro-drones
(Encore une fois, cela a été sélectionné pour sa taille, de nombreux ESC 16x16 dépassent largement les dimensions de 20x20 mm. De plus, si vous utilisez l'ESC Racerstar, vous devez retirer l'autocollant, le thermorétractable et désolder les connecteurs du moteur (FAITES ATTENTION, il est facile de soulever ces plots), afin que vous puissiez souder le connecteur de l'ESC à la FC.)

Caméra : J'ai utilisé une 199C, mais vous pouvez également utiliser une caméra Pinch de Tinywhoop.com.
https://www.xt-xinte.com/LDARC-199C-Mini-Camera-for-TINY-6X-FPV-Racing-Drone-RC-Racer-Quadcopter-1-9g-p456873.html?parent_user_id=1420080&utm_source=sns_share&utm_medium=share_line

RX : SP24S, en fait, c'est un peu plus grand que l'EP2, donc l'un ou l'autre conviendra.
https://www.xt-xinte.com/2-4G-ExpressLRS-EP24S-SP24S-Long-Range-Receiver-MINI-RX-ESP8285-MCU-SX1280IMLTRT-RF-For-FPV-Racing-Drone-Tinywhoop-p940601.html?parent_user_id=1420080&utm_source=sns_share&utm_medium=share_line

Les moteurs sont des 0603 16000kv, mais ils sont trop faibles à mon goût. Je préférerais des moteurs avec un KV plus élevé, 0702, 0802, etc. Ceux-là seraient géniaux dessus !
https://www.tinywhoop.com/collections/motors/products/copy-of-802-27000kv-tiny-whoop-danger-onesies-brushless-motors-bottle-rockets

Vtx était un 25mw que j'ai retiré de l'arrière d'une caméra AIO. Vous avez un peu d'espace horizontal pour improviser avec ce que vous avez là, mais il sera probablement difficile d'y insérer un connecteur ufl aussi (pas impossible, j'en suis sûr).
