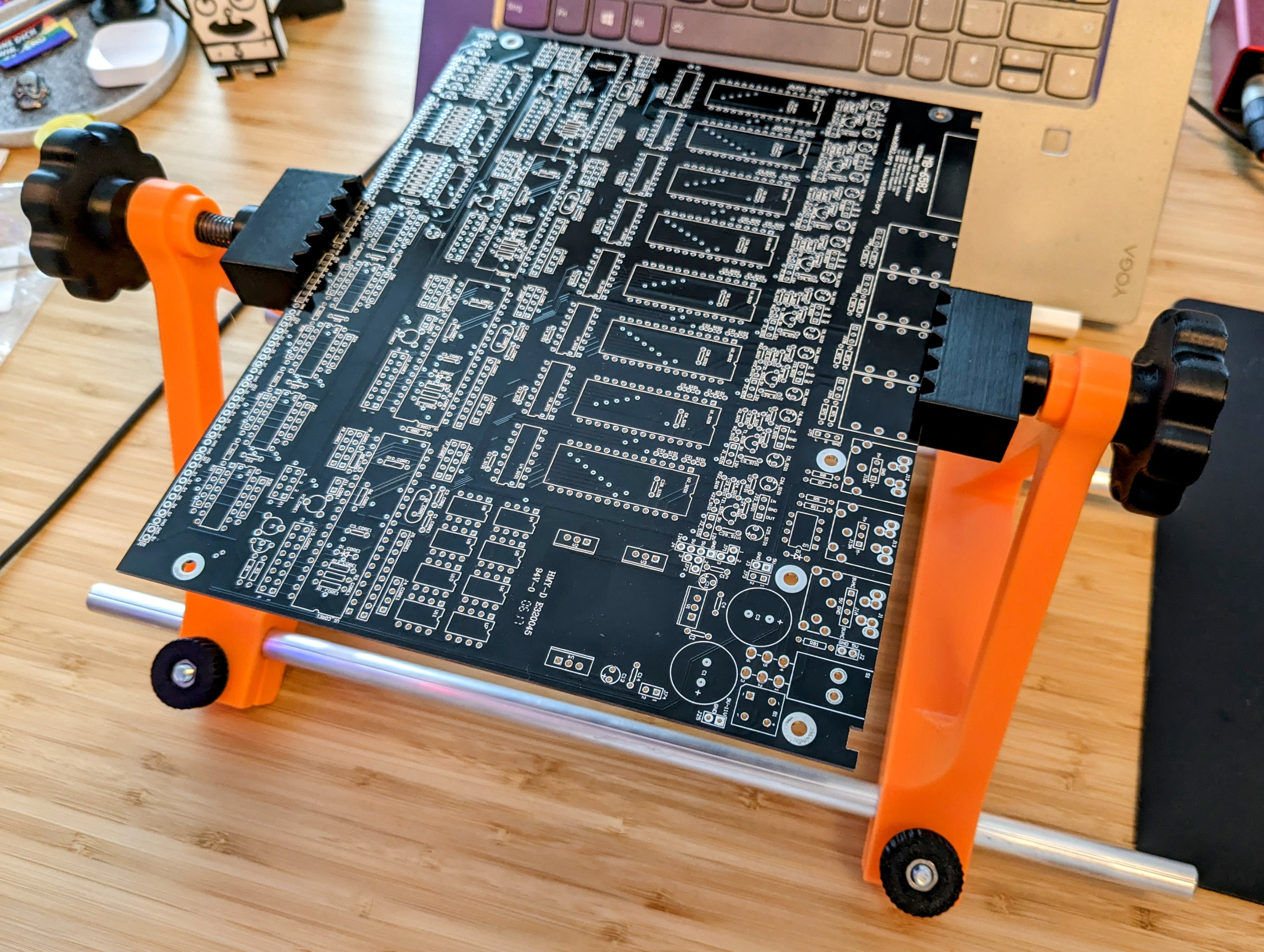

この素晴らしいPCBホルダーを見つけたのですが、残念ながらそれはインペリアル標準を使用していたので、私はメトリックにしてみることにしました。また、材料を節約するために、ベースにいくつかの微調整を加えました。2つのベース、4つの小さなノブ、1つの大きなノブ(凹形と凸形)、そして2つのグリップを印刷する必要があります

印刷された部品に加えて、以下のハードウェアが必要になります。

• 4本のM6*40 mmネジ(もう少し短くすると、ナットではなくノブにネジを差し込んで見栄えがよくなるかもしれません)
• 1本のM6*80 mmネジ(デテントなしで大きなノブに取り付けるため)
• 1本のM6*60 mmネジ(ストッパー付きの大きなノブに取り付けるため)
• 4本の通常のM6ナット(ロッドを所定の位置に固定する小さなノブに取り付けるため)
• 2個のM6ナイロックナット(印刷中にグリッパーの真ん中に配置するため)
• 長さ約40 cmずつの2本の11.5 mm金属棒(私は1 mのアルミニウム棒を切りましたが、もちろん長さを変えることもできます。それによって、どのくらい大きなPCBを保持できるかが決まります)。
• 1本の金属スプリングで、長さ約45 mm、内径約9 mm(長めのネジでノブに取り付け)
• 1本の金属スプリング。長さ約15 mm、内径約9 mm(短いネジでノブに取り付けるため)。私は45 mmのスプリングを2本購入し、1本を短くカットしました。

あなたは、2つのグリップをネジにしっかりと固定しておく必要があります。そうすれば、PCBを挿入したときに、ノブをデテントで簡単に回すことができ、緩すぎてロックできなくなることはないでしょう。

ネジやロッドのサイズを変更したり、デザインを変更したい場合は、すべてが記載されたOnShapeのドキュメントをご覧いただけます。ここに。私は、オリジナルの部品の一般的な形状とサイズを維持しながら、すべてをできるだけパラメトリックにするように試みました。大きなノブを有無を問わず取得するには、そのようにラベル付けされたノブの押出しを抑制または解除する必要があります。
