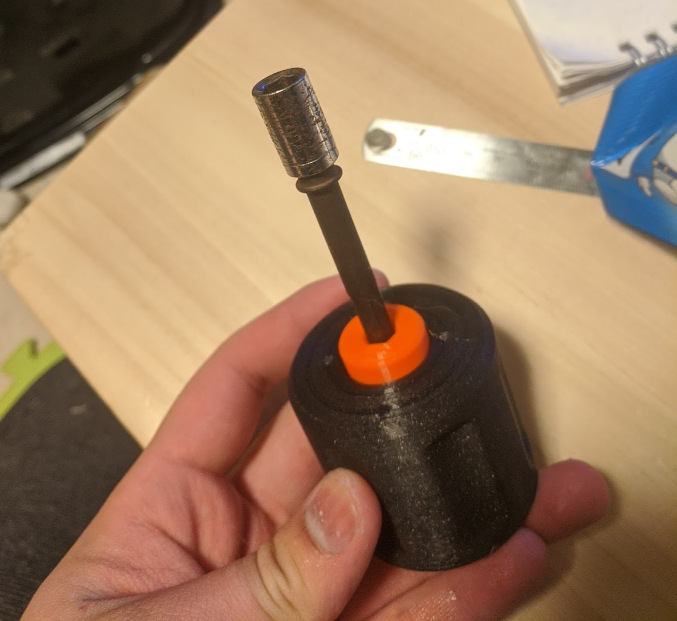

Clé dynamométrique réglable.

Il existe de nombreux modèles imprimables de clés dynamométriques fixes pour le changement des buses, mais la plupart d'entre eux dépendent des caractéristiques du filament utilisé pour imprimer les pièces. Cette version est ma tentative de résoudre ce problème.

Les caractéristiques

• Torque réglable.
• Venez avec un outil d'étalonnage.
• On dépend moins des caractéristiques du filament.

Nécessiter des pièces.

• Resort de 20 mm et de 8 mm. (J'utilise le ressort jaune que j'utilise souvent pour le lit de l'imprimante)
• Tube en PTFE de 4 mm de diamètre extérieur et de 2 mm de diamètre intérieur.
• Adaptateur de douille hexagonale de 1/4" (quelque chose comme ceci https://www.amazon.com/DEWALT-DW2541-4-Inch-Socket-Adapter/dp/B0000225P4)

La douille Hex correspond à la taille de votre buse.

Réglages d'impression.

Matériau : PETG. Le PLA est trop brillant selon mes tests et il a tendance à se déformer sous la pression.

Réglages d'impression : 5 murs, 5 couches supérieures/inférieures, remplissage à 30 %.

Guide d'assemblage.

• Coupez le tube en PTFE en 6 segments d'une longueur de 5 mm, qui seront utilisés comme paliers pour le pignon supérieur.
• Assurez-vous que les engrenages sont lisses. Poncez légèrement l'engrenage si nécessaire. Mettez un peu de graisse entre les engrenages.

Le séparateur n'est nécessaire que si votre ressort est trop faible.

Guide d'étalonnage.

• Resserrez le bouchon de tension arrière.
• Attachez le bras d'étalonnage et maintenez-le horizontalement.
• Accrochez un poids à l'autre extrémité du bras d'étalonnage. (chaque 1 kg accroché au bras équivaut à un couple de 0,5 N∙m)
• Dévissez lentement le bouchon de tension jusqu'à ce qu'il saute.
• Resserrez légèrement la tension jusqu'au point juste avant qu'elle ne saute.
• La version HVDT du bras d'étalonnage est optionnelle. Cette version dispose d'une fente pour insérer un boulon M3 de 30 mm afin d'éviter qu'il ne se casse.
