これにより、エンダー3 S1エクストルーダーにペンを取り付けることができます。これにより、プリンターに紙に書き込みや「描き」をさせることができます。

ペンを固定するために2xM3ネジが使用されています。

このプロジェクトは、直径が10.85 mm未満のどんなペンでも動作します。これにはSharpieも含まれています。また、私は用紙に一貫した力を加えるためにスプリントを使用するペンのファイルも作成しました。





--------------------------------------------------------------------------------------------

プリンターの設定

プリンタの設定



重要なお知らせ：

テキストや画像のプロットファイルを開始してください。なしでペンが引き締まった。

プリンタはZ軸を調整し、ある高さで一時停止します。

プリンターが停止した後にのみ、ペンをホルダーに差し込み、しっかりと固定してください。

プロットを開始するには、コントロールノブを押します。

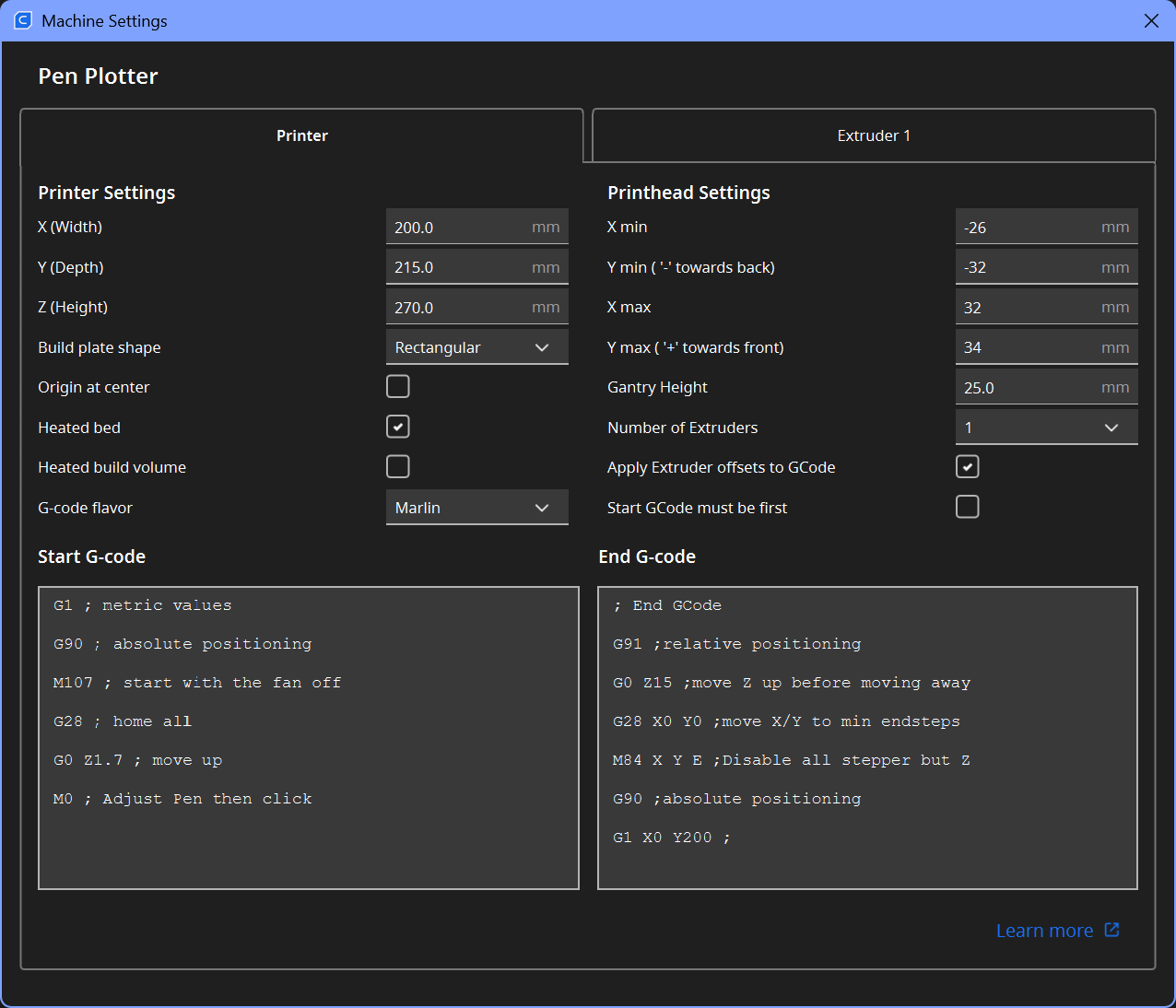

新しいプリンタを追加し、以下の設定を変更してください。

• X(幅)=200 mm
• Y(深さ)= 215 mm
• 加熱ベッド＝未確認



開始Gコードを次のように置き換えます。G1 ; メトリック値 G90 ; 絶対位置決め M107 ; ファンをオフにして開始 G28 ; すべてのホーム G0 Z1.7 ; 上に移動 M0 ; ペンを調整してからクリック 終了Gコードを次のように置き換えます。 ; 終了Gコード G91 ; 相対位置決め G0 Z15 ; 移動する前にZを上

---------------------------------------------------------------------------------------------

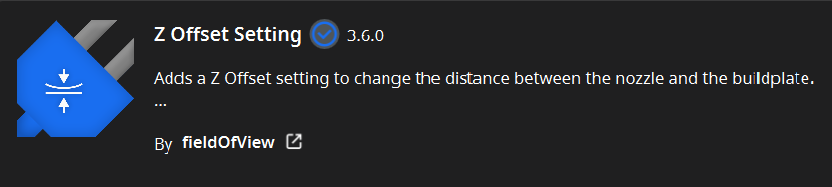

Z Offsetプラグイン

Curaマーケットプレイスから無料の「Zオフセット設定」プラグインをインストールしてください。

https://marketplace.ultimaker.com/app/cura/plugins/fieldofview/ZOffsetPlugin

---------------------------------------------------------------------------------------------

ジップファイル

Profile+Material.zipファイルをダウンロードし、ファイルを抽出してください。

プロッターの印刷設定ファイル「Plotter_Print_settings.curaprofile」と、ペンの材料ファイル「Pen_material.xml.fdm_material」を両方Curaにインポートしてください。

または、以下のスライサー設定を使用してください。

• 層の高さ = 0.3 mm
• 壁の厚さ = 0.3 mm
• ウォールラインのカウント = 1
• 薄い壁の印刷 = チェック済み
• 充填密度= 100%
• インフィルパターン = 線
• 印刷温度 = 0
• ビルドプレート温度 = 0
• 撤回を有効にする = チェック済み
• 引き込んだときのZホップ = チェック済み
• Zホップの高さ= 2.5 mm
• Zオフセット = 1.7 mm (私のペンの場合)
• ＝ 0.2 mm(シャーピー用)



---------------------------------------------------------------------------------------------

印刷用ファイル：



画像

• .jpgファイルをCuraのビルドプレートにドラッグする。
• プロンプトが表示された場合は、次のインポート設定を使用してください。
  • 高さ：0.2 mm
  • ベース：0.0 mm
  • 幅と深さ：あなたが希望する寸法



テキスト

• 付属のText.sldprtを使用してください。
  • テキストスケッチを編集する。
  • 再建する。
  • STLとして保存
