При использовании вентилятора PLA, установленного спереди, с 3D-принтером Wanhao Duplicator 4S существует вероятность того, что он заденет дверцу, закрывающую переднюю часть устройства.

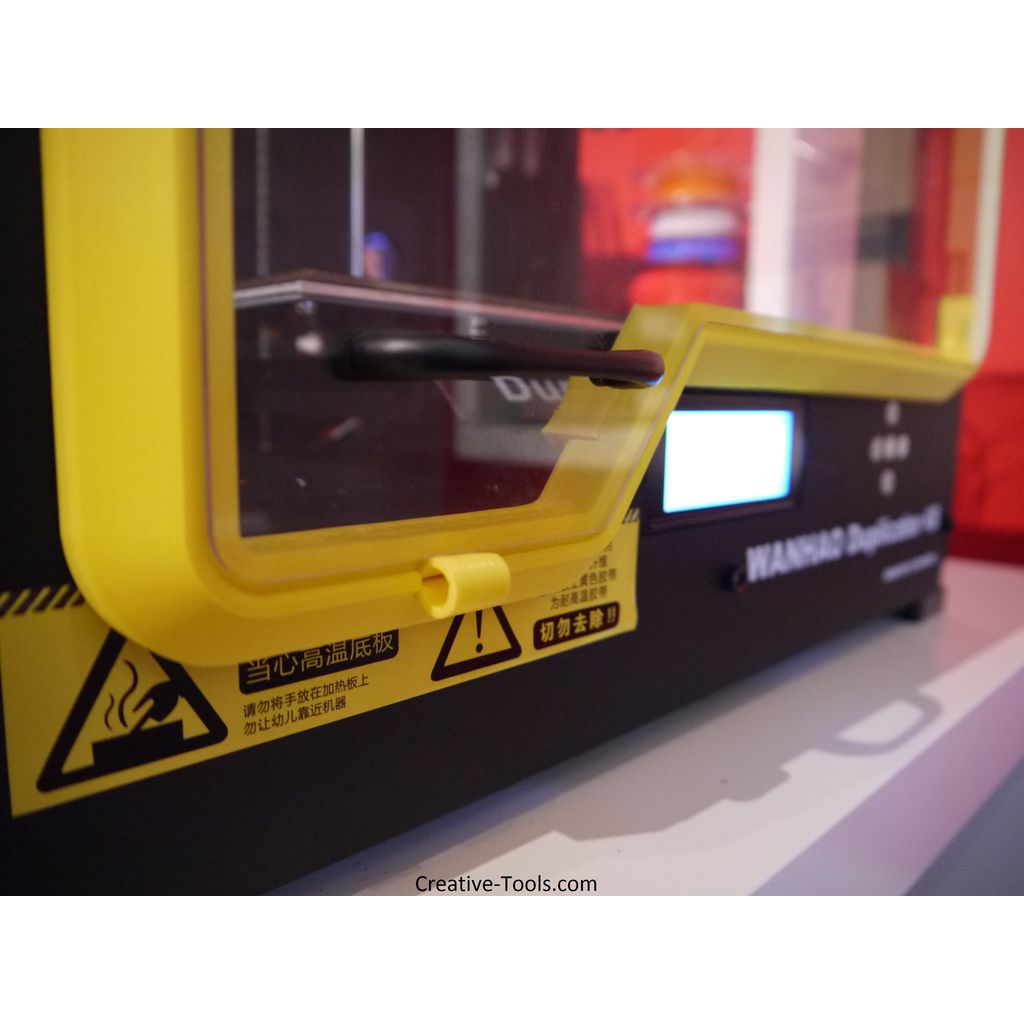

Чтобы решить эту проблему, мы разработали раму, которая сместит дверь на 20 мм и позволит установить вентилятор на передней части выдвижной каретки экструдера.

Подходящая дверная петля для этой рамы:http://www.thingiverse.com/thing:736706

От Creative Tools.

Главная страница.-Вещи.-GooglePlus.-Твиттер.-Facebook.-Youtube.-Инструкции-Инстаграм.-Пинтерест.-Фликр.-Vimeo-LinkedIn.

Вам понадобятся более длинные винты для петель. Мы использовали винты M3x40 мм.

1. Напечатайте необходимые детали, как указано ниже.
2. Удалите дверь (и петли) из вашего 3D-принтера Wanhao Duplicator 4S.
3. Соедините четыре части рамы с помощью четырех "ds4_frame_connector_bracket".
4. Установите рамку на принтер вместе с петлями и дверью.
5. Как только вы установили рамку на место, закрепите её на принтере с помощью шести "ds4_frame_lock_bracket".
6. В качестве заключительной части поместите "ds4_frame_door_lock" на своё место.

Нужные печатные детали:

1 ds4_frame_lower_left
1 ds4_frame_upper_left
1 ds4_frame_upper_right
1 ds4_frame_lower_right
4 ds4_frame_connector_bracket (Эта деталь соединяет четыре части рамы).
1 ds4_frame_door_lock (запирает дверь на месте, когда она закрыта)
6 ds4_frame_lock_bracket (Удерживает рамку на месте)

Подходящая дверная петля для этой рамы:http://www.thingiverse.com/thing:736706
