总结

以下是我为Haslab Proton Pack排线电缆夹的DB37连接器改装所制作的文件。通过将母端(排线电缆)侧的2个引脚短路，当电缆夹被拆卸时，您仍能保持警报功能正常运行。

所需物品：
-勇气和模组技巧！ -- 你一定能行的！发挥你内心的埃贡精神吧！
- 焊接杯式 DB37 连接器：公型(黄铜插针/质子包)和母型(插针孔/带状电缆夹)
https://www.amazon.com/Jienk-Serial-Solder-Connectors-Couplers/dp/B0B881M9Y6
-2 个带螺母的黑色 M3x12mm 内六角圆头螺丝(用于排线夹)
-2枚黑色M3x6mm平头螺丝(用于将DB37公头连接器固定在安装支架上)
- 用于制作孔洞的工具包括：电钻、平口剪线钳、锉刀或砂纸条
- 用于描绘孔洞模板的细头记号笔
- 钢锯或手工锯
-强力胶水
-环氧树脂或热熔胶
-铝质胶带
- 电烙铁
-1/8英寸厚的铝板(仅适用于用铝材制作夹具的情况)

先从夹子开始操作。如果你做不到位，就停止改装，千万别在背包上割个洞！！

这种夹子由两个"带状电缆夹"(分别位于顶部和底部)以及位于中间的"带状电缆间隔片"组成。带状电缆夹可以用银色丝材打印出来，或者你也可以将其作为模板，用1/8英寸厚的铝板重新制作该部件，或者进行激光切割(如果你用铝材打印，可能需要将文件放大以补偿收缩——具体情况我不太清楚)。"带状电缆间隔片"可以用黑色丝材打印，适配标准3英寸

DB37的母侧(带插针孔的一侧)需要拆分成两半，以便安装在带状电缆夹的底部。连接器的两半分别是焊杯侧和插针孔(母侧)。将连接器拆分成两半很简单，只需使用比DB37安装孔略大的钻头，将钻头穿过安装孔即可破坏外壳密封。金属外壳会分成两半，塑料插针插入件也能被分成两半。你只需要连接器外壳和塑料插入件的母侧，焊杯

塑料插针的雌性端需要缩短，使其与金属外壳的另一半紧密贴合。我用钢锯将塑料插针顶部约2毫米处(刚好在插针顶部边缘下方)切掉，这样它就能与金属外壳紧密贴合。接下来，我取了一条约1.5毫米宽、7毫米长的铝箔胶带，将其弯成一个小U形(胶带粘在U形内侧)，把两端插入相邻两个插针孔的顶部，在两个孔之间形成电气桥

接下来，用一段电工胶带覆盖塑料插件和插针的顶部，以封住孔洞顶部，防止插针脱落。然后，用环氧胶或热熔胶将塑料插件固定在金属外壳内。(注意避免环氧胶或胶水进入插针孔的底部或顶部——可在塑料插件底部贴上美工胶带以避免这种情况)。需要确保胶水粘接牢固，这样当塑料插件与母连接器分离时，它不会从金属外壳中脱落——这

您需要将DB37连接器的金属外壳切割或锉掉一部分，以贴合排线夹的曲线。请参阅图片，沿绿色线条修剪DB37母头部分。或者将连接器安装在夹子上，并沿曲线进行切割。切割前请确保连接器处于正确的垂直方向。在《冰雪帝国》中，连接器的较宽部分位于顶部。现在，请使用M3六角头螺丝和螺母将DB37母头安装在排线夹的底部。

如果你对这款夹具感到满意，并且对自己的改装技术有信心，那就谨慎操作吧。

首先，你需要拆下Haslab套件的背面和内部回旋加速器外壳，才能触及警报开关。从回旋加速器内部，拆下警报开关的2颗螺丝，并用平口钳剪断其2个螺丝柱……现在已经没有回头路了！

使用孔模板的3D文件和图片作为参考，用细头记号笔在回旋加速器的边缘标出孔的位置。孔的位置应与两侧现有的两个方形孔中心对齐。(注意：3D模板文件底部弯曲边缘部分太薄，无法打印。完成其余部分的描绘后，用直尺沿底部边缘继续描绘剩余部分。)最终的孔应呈图中蓝色轮廓所示的细长药丸形状。使用1/8英寸或类似规格的钻头，在切

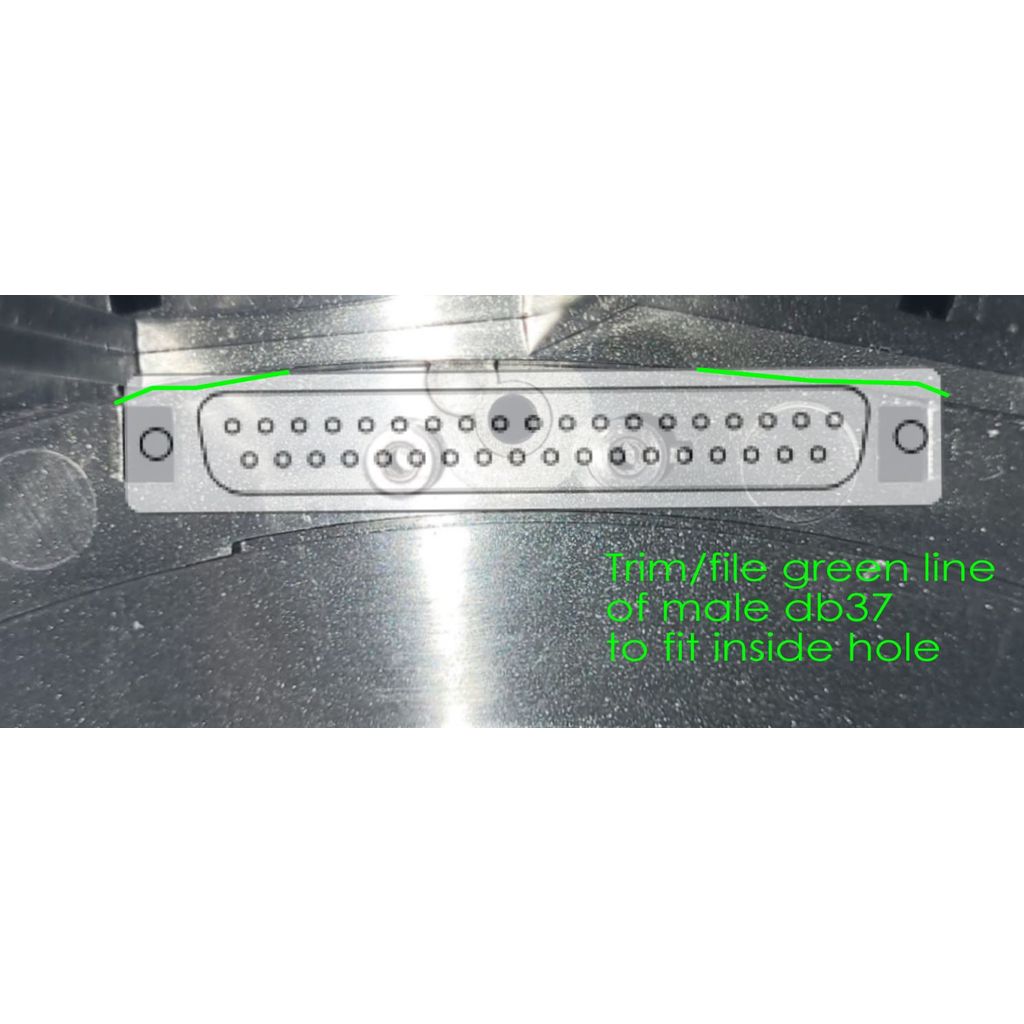

针对DB37连接器的公头部分，你需要修剪/锉磨金属安装法兰的顶部边缘和四个角，因为它会紧贴回旋加速器外壳的内壁。(参见修剪DB37公头的图片——绿色线条)你也可以尝试去除回旋加速器腔体内部的一些塑料边缘，但塑料仅有约3毫米厚，所以不要过度操作。(在修剪角之前，请确保连接器处于正确的方向。)一旦连接器能顺利插入孔中，你就可以用M3平头螺丝将

最后，剪断或拆除报警开关上的电线，将这些电线焊接到你之前在母端短路的公端连接器的对应引脚上。给电池组通电，测试报警功能后，再进行组装即可。

鸣谢：Eric首次证明了这款模型在Haslab套件上是可行的，以及GPStar的Nomake为保持警报功能而提出的布线建议。
