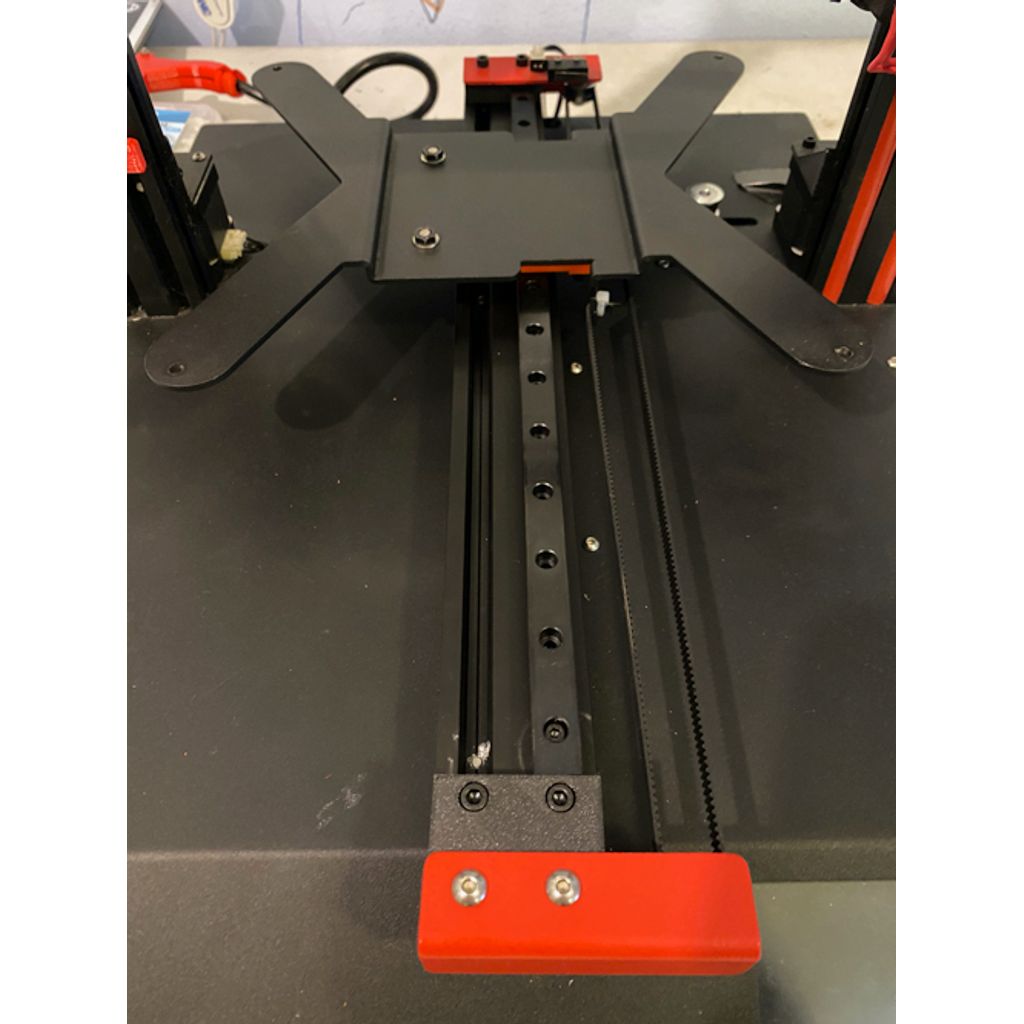

Bu mod, Y ekseninde bir doğrusal kılavuzun kurulmasına olanak tanır, tekerlek rulmanlarını değiştirir ve baskı kalitesini önemli ölçüde artırır. Ayrıca, nozzle'ı ileriye doğru hareket ettiren bir ekstrüder kurduysanız, tıpkı benim Mellow modumu kullandığım durumda olduğu gibi, yat

Orijinal kayışınızın bu modda gereken uzunluğu sağlamayabileceğini unutmayın. Orijinal kayışı kullanmaya devam ediyorsanız, daha uzun uyumlu bir kayış bulundurmanızı tavsiye ederim. Ben, seri üretim olanından daha iyi performans gösteren 6 mm'lik bir GT2 kayışı kullanıyorum.

ÖNEMLİ: Lineer kılavuzu kurarken kaçınılmaz olarak baskı yüksekliği kaybolur. Bu farkı mümkün olduğunca azaltmaya çalıştım ve sonuç olarak 9 mm'lik bir fark ortaya çıktı.

Kurulum için ihtiyaç duyacağınızlar:

• 350 mm MGN12H patenli doğrusal kılavuz.
• 2 adet M4x20 vida.
• 2x M4 somunları.
• 2x M4x12 Vidalar.
• Profil için 2x M4 T somunları.
• 2 adet M5x30 vida.
• 2x M5 somunları.
• 4 adet M3x8 vida + 4 adet M3 profili için T somunu.

Takip edilecek adımlar:
1) Belirtilen stl parçaları, en az %30 dolgu ile PETG veya ABS ile basın. 4040_MGN_tool için 2 tane gereklidir ve bunların PETG olmasına veya %30 dolgu içermesine gerek yoktur. Bunlar montaj için kullanılır ve başka bir şey için değildir.
2) Yatağı, Y'nin son konumunu, kayışı ve Y ekseninin uçlarındaki kırmızı durdurucuları sökün.
3) Kayış yardımcı rulmanlarının M5 vidalarını M5x30 vidalarla değiştirin, rulmanları bunlara takın ve her birine, rulmanı üst kısıma sabitlemek için bir somun takın. Vidaları tekrar sonuna kadar sıkın.
4) Motor kayışı Y'nin dişli pinyonunu, yardımcı rulmanların yeni konumuyla hizalamak için yukarı doğru çevirin.
5) Arka yükselticiyi, deliklerin arka plakayla uyuşması için yerleştirin, arka plakayı endstopun üzerine yerleştirin ve M4x20 vidalarıyla yerine takın.
6) Dört M3x8 vida, iki tanesi uçlarda ve diğer ikisi de kılavuz boyunca dağıtılmış şekilde doğrusal kılavuza takın, T somunlarıyla birlikte ve kılavuzu, yazıcıya dönük olacak şekilde sağ profilin üzerine yerleştirin ve arka yükselticiyle sınırlayın.
7) Kılavuzun hizalamasını sağlamak için 4040_MGN_tool parçalarını kullanın. Bu çok önemlidir, aksi takdirde düzgün çalışmayacaktır. Hizalandıktan sonra önce uçlarındaki M3 vidalarını, sonra da ortadakileri sıkın.
8) Ön yükselticide, bunun için hazırlanan yere M4 somunlarını takın, parça üzerine ön metal tapasını yerleştirin ve aynı M4 vidalarıyla seti birlikte takın. Daha sonra aynı parçanın oyuk deliklerine M4x12 vidalarını takın ve M4 T somunlarını sadece biraz sıkın.
9) Profilde, M4 T somunlarının tarafındaki önceki seti, kılavuzla temas edene kadar takın ve M4 vidalarını, setin iyi sabitlenmesine kadar sıkın.
10) Kayışı tekrar takın ve işte bitti! Ben durumumda yeni bir GT2 kayışı takmak için fırsatı değerlendirdim, orijinalinin yeterince uzun olup olmadığını bilmiyorum.

Listo!! Yatağı tekrar düzenle ve yeniden düzelt!!
