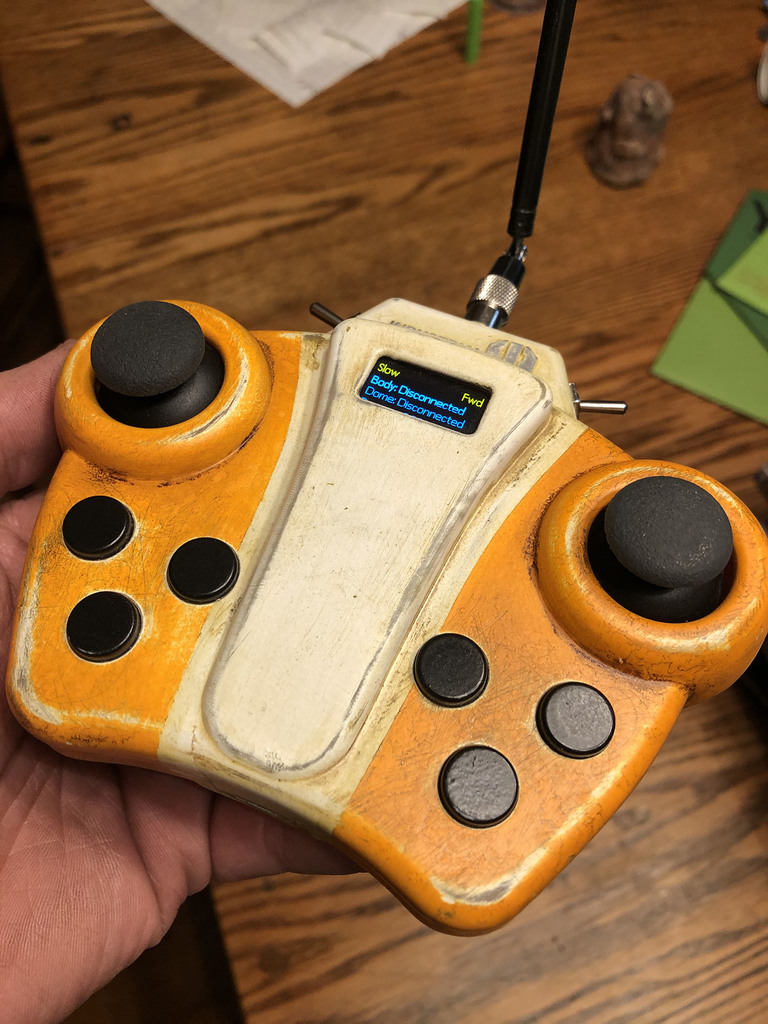

これは、ジョー・ラティオラが設計したコントローラの直接の代替えとして設計されており、彼の素晴らしいジョーズ・ドライブ for BBユニットに付属しています。設計コンポーネントは似ていますが、サイズの制約により、それらのほとんどが異なるコンポーネントに置き換えられています。私はファイルに部品表を含めておきました。

配線 - ジョーのオリジナルコントローラーと同じ配線図に従いました。ただし、配線をできるだけ短く、かつかさばりにくいように配線する必要があります。このコントローラーは非常にコンパクトで、内部に余分なスペースはありません。私はフェザーの取り付けポイントの下に配線を引きました。また、すべての接地線を接続し、メインジョイスティックの横にそれら

メインジョイスティック - スペースの関係で、私は角度のあるピンを取り外し、配線をPCBの裏側に直接半田付けしました。また、取り付け前にバックプレートをクリアするために、DremelツールでPCBの外側のエッジをトリミングしました。(注：写真はデザインの最初のバージョンです。現在のバージョンでは、右ジョイスティックの取り付けポイントを調

PSPジョイスティック - 必要ないかもしれないけど、私はPSPジョイスティックの耳を切り落としました。

アタッチメント - ダブルサイドテープでフェザーボードを取り付けます。私はまた、PSPのジョイスティックとOLEDスクリーンを固定するためにホットグルーを使用しました。ボタンはボタンクリップで固定されています。これらは私のFDMプリンタで印刷しました。

アニキュービック

フォトン

はい

はい

これは中型の樹脂プリンタで印刷するように設計しました。私はAnycubic Photon Mono Xを使用しました。
