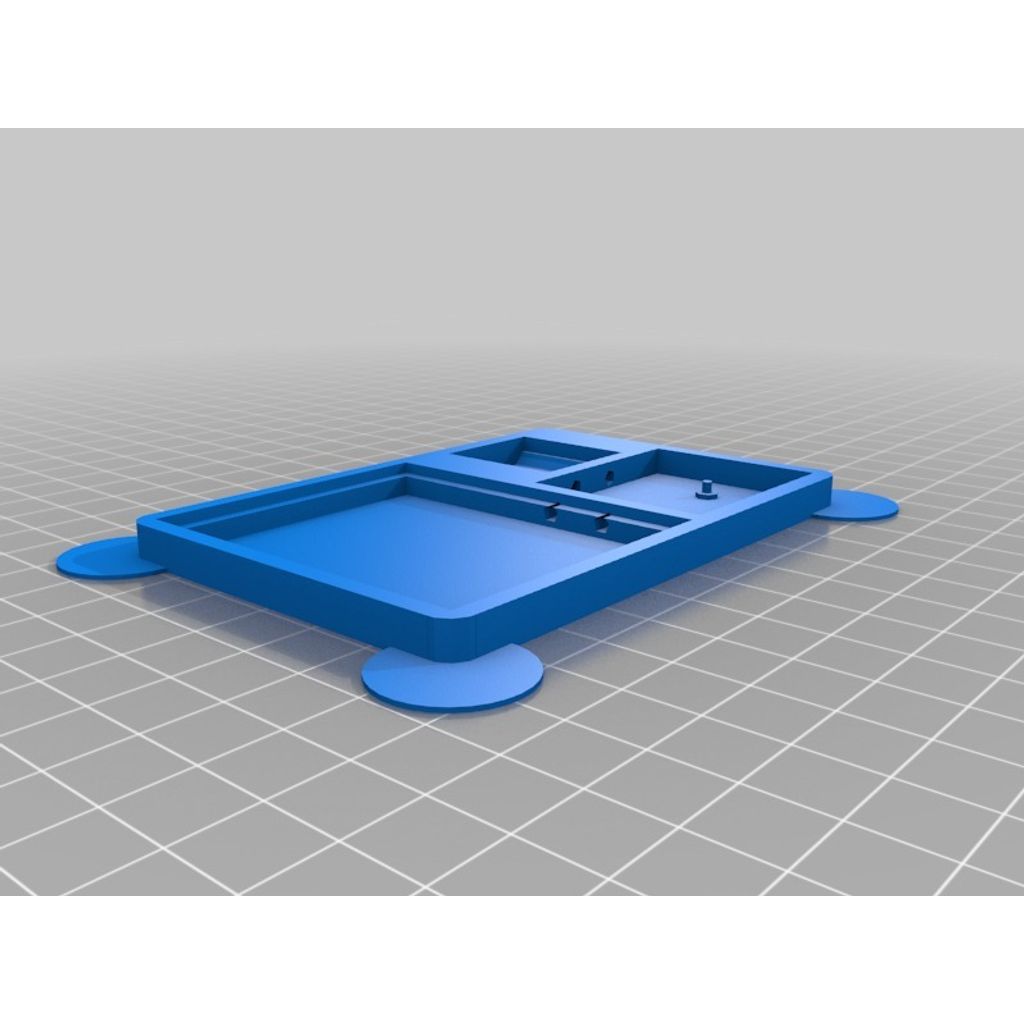

Dieses OpenSCAD-Skript wird eine einfache Einteil-Fixture generieren, um die PV-Schichtkomponenten eines Kollegen aufzunehmen, d.h. PV-Zelle, PCB und Superkondensator.

HINWEIS: Vor v0.7 liegen Teile dieser Datei unter z=0, diese Dateien müssen vor dem Drucken auf die Plattform verschoben werden! Seien Sie vorsichtig, wenn Sie sich entscheiden, dies zu drucken!

Ich muss 30 von diesen Kerlen ausdrucken!

Änderungen gegenüber früheren Versionen:
2.1.0

• Variant, der eine einfache 2 cm hohe Kappe druckt, um den elektronischen Teil des Halters abzudecken.
  2.1
• Einige Werte wurden korrigiert, um die Stützbalken an der richtigen Stelle zu platzieren (oben +1 mm), Schulterblatt führt rechts +2 mm.
• Der Post-Durchmesser für die beiden entlang einer Seite wurde leicht erhöht.
  2.0
• Neues Layout (PCB um 90 Grad gedreht) und größerer SCAP.
• Ändere pcb_l 30->35 pcb_b 35->30
• Ändere scap_l 23->20 scap_b 15->22 scap_h 5->10
  0.8
• Fügen Sie dünne Füllmaterialien für hohle Abschnitte hinzu, um die Druckbarkeit zu verbessern.
  0.7
• Bewegte die gesamte Struktur über die Ebene z=0 (nicht mehr ein Zerstörer von Gürtel)
• Mauseohren hinzugefügt
  0.6
• dünner gemacht
• Korrektur von falschen Messungen für PV-Panel.
  0,5
• Hinzugefügte Löcher für Kabel zwischen Abschnitten.

0,4

• Plastik aus der Mitte des PV-Bereichs entfernt, um den Druck zu beschleunigen.

0.3

• Fehler behoben mit Ausschnitt-Übersetzungen aufgrund von Missbrauch von Trennungs- und Freigabevariablen.
• Fehler behoben mit der zweiten Hälfte der Berechnung der Gesamtzahl _b unter Verwendung von max(), wo ich vergessen habe, die Trennung einzuschließen.

0.2

• Hinzugefügte Stützstangen

0,1

• Erstes Versuch

1. Design als Gefallen für einen Kollegen.
2. Drucker neu aufbauen, um die sich verschlechternden Extruder-Probleme zu beheben.
3. Drucken Sie mit Raft, da die großen Ausschnitte eine schlechte Haftung aufweisen und dazu führen können, dass sie sich abheben und auf dem heißen Ende des Extruders schmelzen.
4. Entferne das Floß und reinige den Müll aus den horizontalen Löchern zwischen den Abschnitten usw.
5. Dem Kollegen präsentieren
   4a. - Kollege montiert mit PV-Panel, PCB und Superkondensator.
   4b. - Kollege präsentiert dem Abteilungsleiter
6. Erhalte Dank
