Este es un caso para las fuentes de alimentación de RuiDeng (RD Tech) que tienen una placa separada (DPH y algunos modelos de mayor potencia). Por supuesto, funcionará para cualquier fuente de alimentación similar, ya que los paneles frontales son todos iguales.

Se incluye un archivo completo de Fusion360 con muchos parámetros de usuario + STEP.

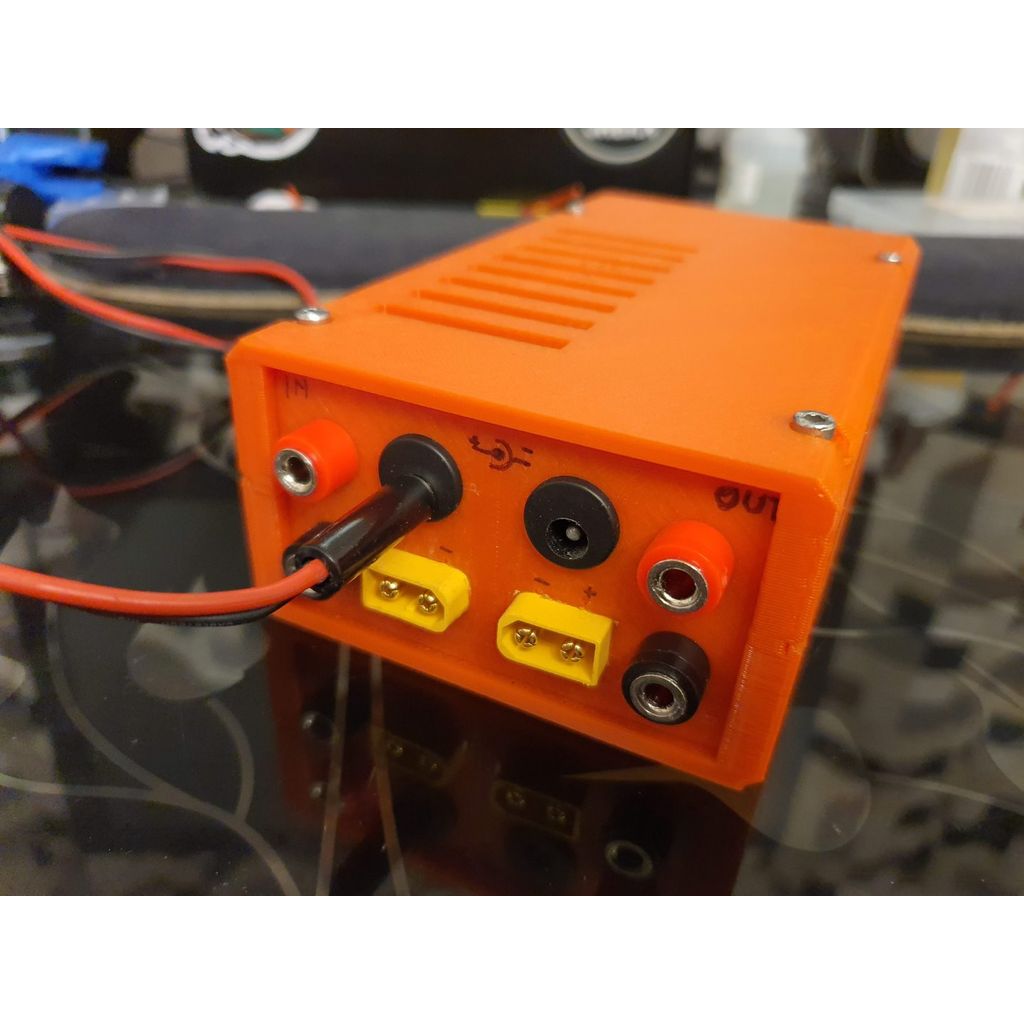

En Fusion puedes ajustar los parámetros para cambiar cosas comunes como el tamaño de los tornillos, el espesor de la pared, el ancho y la longitud generales. Puedes personalizar el panel trasero para que se adapte a los conectores que prefieras.

Puede que prefieras más orificios de aire, yo uso el mío solo para cosas de muy baja potencia, así que opté por un aspecto más agradable con solo un respiradero superior sobre el MOSFET. Siéntete libre de remezclar la tapa ya que tienes todos los archivos.

CR-10 bastardeado.

No importa.

No.

200

20

No se requieren soportes, los únicos voladizos tienen un truco para que se impriman correctamente.

Tendrás que perforar o pinchar a través de los orificios en el panel superior, tienen 1 capa completa para ayudarles a imprimir sin soportes.

Imprimí el mío en PETG en caso de que alguna vez se caliente, debería imprimirse bien en cualquier material.

• Tornillos 4x M3 de 5 mm de longitud.
• 4 tornillos M3 de más de 25 mm de longitud.
• 2 conectores XT60 (macho)
• 4x banana jack (hembra) con tornillos de 3 mm en la parte trasera para montaje, 2 rojos y 2 negros.
• Conector DC 2x (DC-022 5.5x2.1mm) hembra.
• Algunos cables para atar los conectores de entrada a la placa.
