업데이트: 닌자플렉스 버튼을 추가했습니다.

Adafruit 2.2" PiTFT HAT은 모든 종류의 라즈베리 파이 프로젝트에 적합한 미니 디스플레이입니다. 이 프로젝트에서는 Pi A+과 2.2" PiTFT에 적합하는 하우징을 3D 인쇄할 것입니다.

이 프로젝트를 통해 우리는 3D 프린터를 와이파이 네트워크에 연결하는 작은 아스트로박스를 만들 수 있습니다. 아스트로프린트 이미지는 설치가 간단하며, 네트워크상의 모든 장치를 통해 프린터를 제어할 수 있게 해 줍니다.

전체 튜토리얼
https://learn.adafruit.com/3d-printed-2-2-pitft-raspberry-pi-a-plus-enclosure/3d-printing

우리는 스케치를 사용하여 Fusion 360에서 인클로저를 조립했습니다. 3개의 부분은 마찰로 서로 끼워져 있고, 대부분의 포트에 접근할 수 있습니다.

이 부품들은 Printrbot Simple Metal에 잘 적합하며, Adafruit Shop에서 구입할 수 있습니다!

프린트-인-Z의 제ブラ 플레이트는 인쇄물을 제거하는 것을 훨씬 더 쉽게 만들어주고, 파란색 페인터 테이프보다 훨씬 나은 성능을 제공합니다.

이 부품은 지지 재료 없이 인쇄되며, 2시간 안쪽으로 완료됩니다.

그들은 기본 설정과 슬라이싱 프로필을 사용하여 CURA를 사용하여 예외적으로 잘 보이는 결과를 내놓았습니다.

당신은 디스플레이의 GPIO 핀아웃에 소켓 헤더를 용접해야 합니다.

헤더를 PCB에 부착하고, 납땜을 할 때 그것을 안정적으로 고정하기 위해 파나-비스를 사용하는 것이 훨씬 더 쉽습니다.

PiTFT는 라즈베리 파이

그것은 각도로 케이스 안으로 미끄럽게 들어가며, 가장자리에 있는 클립은 그것들이 나오는 것을 방지합니다.

포트는 커팅과 잘 어울리고, 모든 것이 그저 스냅으로 함께 끼워집니다.

니자플렉스

마지막 단계까지 보호막을 그대로 두세요!

디스플레이에 커버를 놓고 가장자리를 케이스 안으로 밀어넣어 닫습니다.

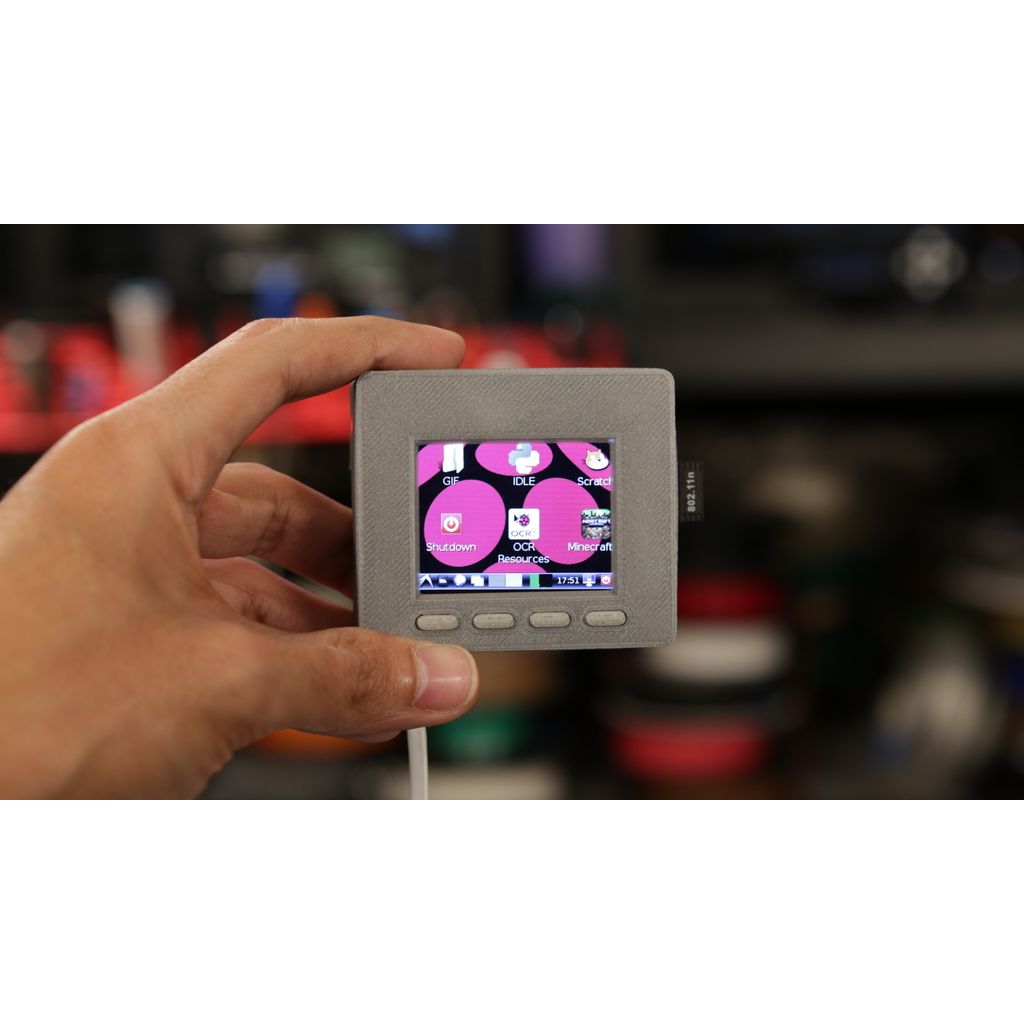

마이크로USB 케이블을 가진 어떤 5V 배터리나 전원을 사용하면, 이제 우리는 우리의 미니 아스트로박스를 가지고 있습니다.

PiTFT는 작은 Raspberry Pi 프로젝트를 위한 훌륭한 디스플레이입니다.

하지만 전체 자습서를 보려면 아래에 제공된 가이드를 확인해 주십시오.
https://learn.adafruit.com/3d-printed-2-2-pitft-raspberry-pi-a-plus-enclosure/3d-printing
