Bu düşük güçlü elektrik anahtarı, tasarladığım bir okuma lambasının parçasıdır.

Tasarım hedeflerim şunlar:

• Hayır, vitaminler (yani kablolar/elektrik/elektronik hariç tamamen yazdırılabilir).
• Kolay baskı (aşırı askıya alma vb. durumlarını önleme).
• Kolay montaj.

Toplu kalemlerden tanınanlara benzer şekilde, ancak tamamen yazdırılabilir bir itme itme mekanizmasına sahip bir elektrik anahtarı yapmak istedim. Bu, birkaç haftalık tasarım, deneme, hata ve yeniden tasarım sürecinin sonucudur.

Asıl fikir, mekanizmanın içinde bağlanan ve ayrılan iki kablo ucuna sahip olmaktır. Bu nedenle büyük olasılıkla sadece gerçekten düşük güç uygulamaları için uygun olacaktır (örneğin bir LED'e güç vermek gibi).

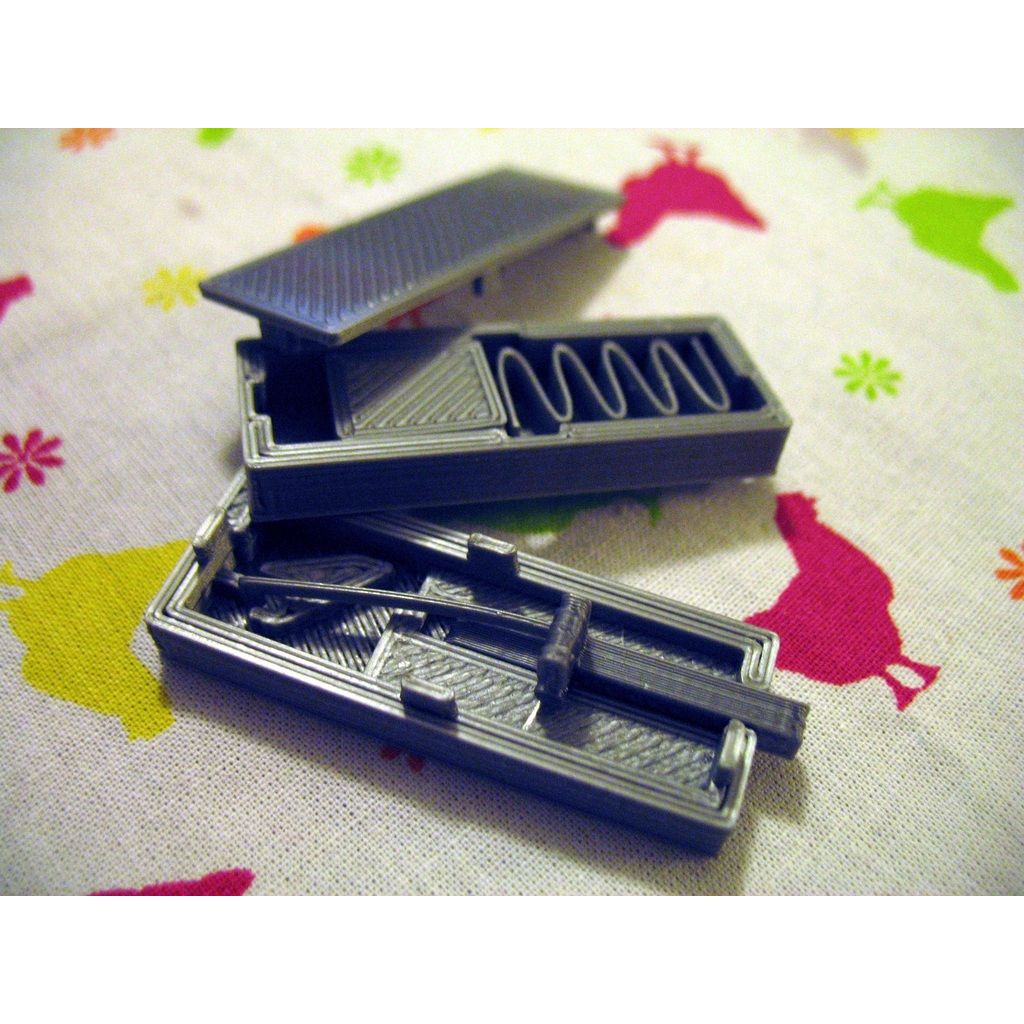

Kabloları bağlayan kısım hariç mekanizma tamamlandı.

Güncelleme 2013-05-02:
Dün, anahtarın daha uzun bir aktivasyon süresinden sonra hala çalışıp çalışmayacağını test ettim. "Açık" olarak ayarladım (basılı durumdaki yaylar) ve gece boyu bu konumda bıraktım. Ne yazık ki, büyük yay bu süre boyunca kalıcı olarak deforme olmuş gibi görünüyor ve tamamen sıkıştırılmış

Görünüşe göre bunu bir kez daha deneyeceğim... Muhtemelen daha fazla alan ve daha uzun bir yay yeterli olacaktır, ama önce diğer seçenekleri kontrol etmek istiyorum.

Her bir STL'yi bir kez yazdırın. PLA'yı 0,2 mm katman yüksekliği ve 0,55 mm ekstrüzyon genişliği ile 0,5 mm nozül üzerinde yazdırdım.
Belki de iki yayı ayrı baskılarda yapmanız gerekecek, çünkü nozul başka bir bölgeye geçtiğinde yaylar yatağından ayrılma eğilimindedir.

Kontrol edin.Video.Montajın nasıl yapılacağına dair genel bir fikir için.

Videoda gösterildiği gibi pimin kolayca hareket edebilmesi için labirent kısmındaki pimi ve izleri temizleyin.

Pimi 90 derece döndürün, yay kutusunun altından geçirin ve labirent kısmındaki yörüngesine hizalanacak şekilde geri döndürün.

Bir labirent üzerine bahar kutusunu takın, ancak pimin sıkışmadığından emin olun.

Küçük yayı, iki tepsiyi ayıran çubuğun hemen altındaki yay kutusunun daha büyük tepsisine yerleştirin. Ayırıcıyı küçük yayın ve çubuğun üzerine yerleştirin, böylece birbirlerine karşı itilirler.

Büyük yayı, ayırıcı ve pim arasına yerleştirin.

Üst kapağı takın.

Tadını çıkarın :)
