NUR ALS REFERENZ - BITTE NICHT AUSDRUCKEN.

Dies ist mein erstes 3D-Modell überhaupt aus dem Jahr 2010. Es war vor allem ein Lernprozess in der 3D-Modellierung und FDM. Ein großartiges Beispiel dafür, wie sich Additive Manufacturing in den letzten zehn Jahren weiterentwickelt hat.

---

LASS UNS DIESE MAUS FANGEN! ICH HABE DIESES MODELL SO GESTALTET, DASS ES AUF JEDEM 3D-Drucker GEBAUT WERDEN KANN. KEINE ÜBERHANGS, DU MUSST NUR ALLE 3 TEILE DRUCKEN UND LOSGEHEN! ICH HABE KEINEN 3D-Drucker, also WENN DU (JA DU) DIESES OBJEKT DRU

BITTE LASS MICH WISSEN, WENN DU DAS BAUST. ICH MÖCHTE FEEDBACK, UM DIESE FALLE NOCH BESSER ZU MACHEN! ICH HABE ES IN SOLIDWORKS GETESTET UND ES SOLLTE GUT FUNKTIONIEREN! FRAG MICH EINFACH, WENN DU NOCH FRAGEN HAST!

UPDEATES:

---

24. März 2010 ES FUNKTIONIERT!!!!!! Schau dir mein neues YouTube-Video an.http://www.youtube.com/watch?v=7E8CZd66lLI

---

3-9-2010: Schau dir den Tilt-N-Trap in Aktion an!

www.youtube.com/watch?v=PfoC_vY3pdQ

3-4-2010: Dank erickphd und seinen Studenten am Penn. College of Technology haben wir einige Änderungen an diesem Modell vorgenommen. Wenn Sie dieses Modell bereits gedruckt haben, befestigen Sie nicht die Gegengewichtsschiene an der Basis und kleben Sie 2 Quarters auf die rechte Seite des Tilt-N-Trap.

ErickPHD sagte

"Die Tests zeigen einen ziemlich zuverlässigen Auslöser bei 27 Gramm, aber die durchschnittliche Maus wiegt 10-25g, also dachte meine Klasse, dass es etwas empfindlicher sein sollte."

Zwei Viertel hinzufügen und die Gegengewichtsschiene entfernen sollte ein empfindlicheres Design ergeben. Schau dir das Bild an, um das modifizierte Design zu sehen.

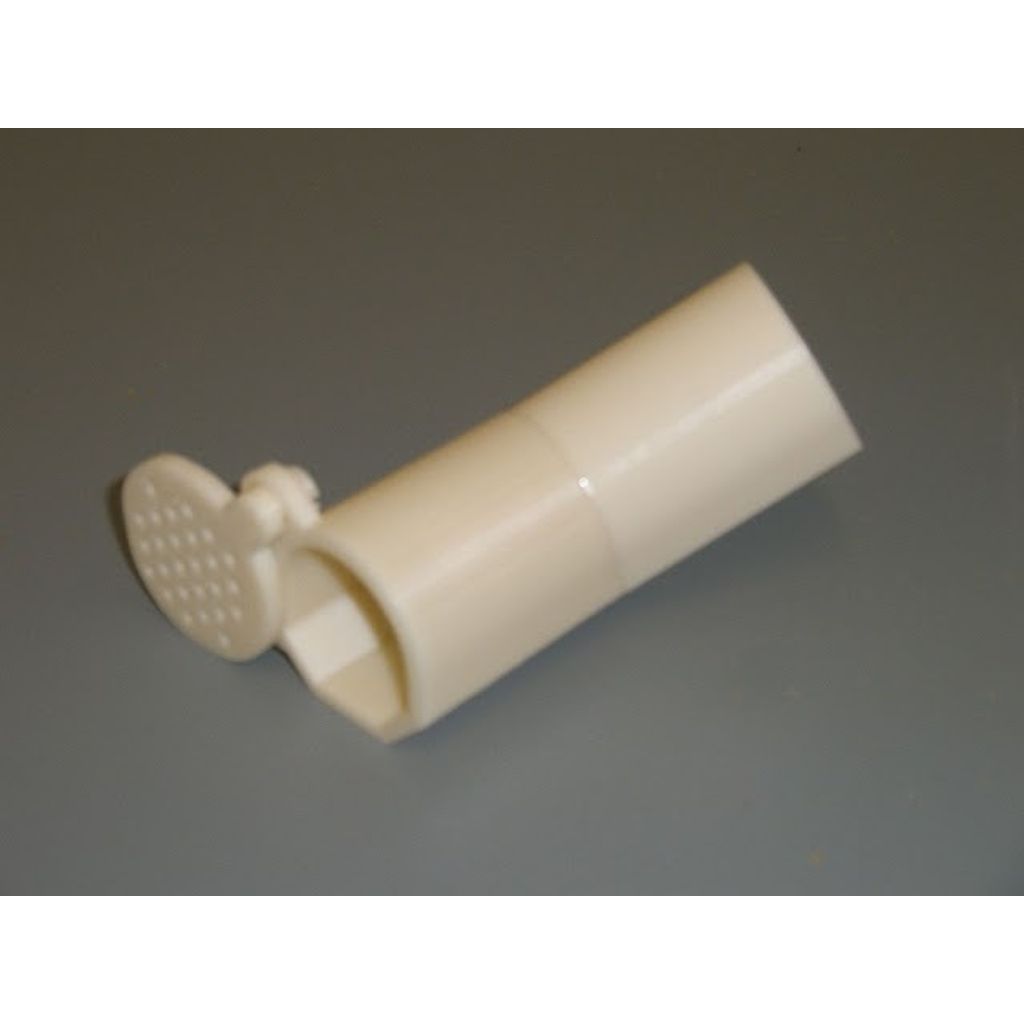

03-04-2010: Das erste Modell wurde gedruckt! Schau es dir an @http://picasaweb.google.com/EricAlbertPhD/MousetrapBuild?feat=directlink

03-03-2010: 3D wurde gerade zu 3d Content Central hinzugefügt. Wenn Sie auf diese Website im Internet Explorer gehen (wird nicht in Firefox funktionieren :-(), können Sie ein 3D sehen, das Sie drehen und hinein- und herauszoomen können. Schau es dir an.

http://www.3dcontentcentral.com/parts/download-Part.aspx?id=187226&catalogid=171

03-02-2010: erickphd wird am 03-03-2010 ein Modell erstellen. Weitere Informationen folgen in Kürze. Drucken auf Dimension uPrint-Maschine.

WERKZEUGE:
3D-Drucker
MESSE
SCHRAUBENDRUCKER
LOOSE CHANGE ODER GEWICHTE
ERNÄHRUNGSPFLANZENÖL
GLUE (VERRÜCKTER LEIM)

Bauanleitung:

1- DRUCKEN SIE ALLE 3 TEILE (ALLE EINHEITEN SIND IN mm)

2- RÄUM ALLE ROHEN KANTEN AUF
(STELLEN SIE SICHER, DASS DIE BASE UND DIE TÜR GLATT SIND)

3- KLEBEN SIE DIE MAUSFANG-BASE AN DIE MAUSFANG-SPITZE (VERRÜCKTER KLEBER?)

4- FÜGEN SIE EINE TÜR ZUR VORDERSEITE DER MONTAGE HINZU.

5- VERWENDE EINEN SCHRAUBENDRUCKER, UM DAS SCHARNIE AN DER RÜCKSEITE DER TÜR ZU ERWEITERN
(DU MUSST MÖGLICHWEISE ETWAS PAPIER HINZUFÜGEN, UM DAS GELENK GESPANNT ZU HALTEN)

6- FÜGE ERNÄHRUNGSAUFKLEBER ZU DER HINTEREN OBEREN RECHTEN SEITE DER FALLE HINZU.

7- LEGE DIE FALLE MIT DER MAUSFANGTIERE TÜR OFFEN

8 - LEGE 1 BIS 2 QUARTER AUF DIE RECHTE SEITE DES MODELLS. SIEHE DAS BILD FÜR DIE PLATZIERUNG. DIESES GEWICHT WIRD SEHR VON IHREN DRUCKER-EINSTELLUNGEN, DEM MATERIAL UND ANDEREN FAKTOREN ABHÄNGIG SEIN.

9- TESTEN: KLEBEN SIE EINEN Viertel-Penny auf die Rückseite Ihres Modells. WENN DAS MODELL SIE TRIGGERT, SIND SIE FERTIG. WENN NICHT, FÜGEN SIE WEITER COINS AUF DER RECHTEN SEITE DES MODELLS HINZU, BIS ES TRIGGERT.

10- ENTFERNEN SIE DAS TESTQUARTER VON DER RÜCKSEITE DES MODELLS.

11- PLATZIEREN SIE DIE FALLEN IN DER NÄHE VON WÄNDEN, AN DENEN DIE MÄUSE SPIELEN (MÄUSE HABEN EINE SCHLECHTE SEHKRAFT, DESHALB BENUTZEN SIE IHRE SCHNURRBÄRTE UND LAUFEN AN DEN WÄNDEN ENTLAG)

12- WARTE AUF DAS ABENDESSEN... LECKER LECKER
