Les hélices sont des choses astucieuses que vous pouvez attacher aux moteurs. Quand elles tournent, elles créent une différence de pression à l'avant et à l'arrière de la lame. L'avant a une pression élevée, et l'arrière a une pression faible.

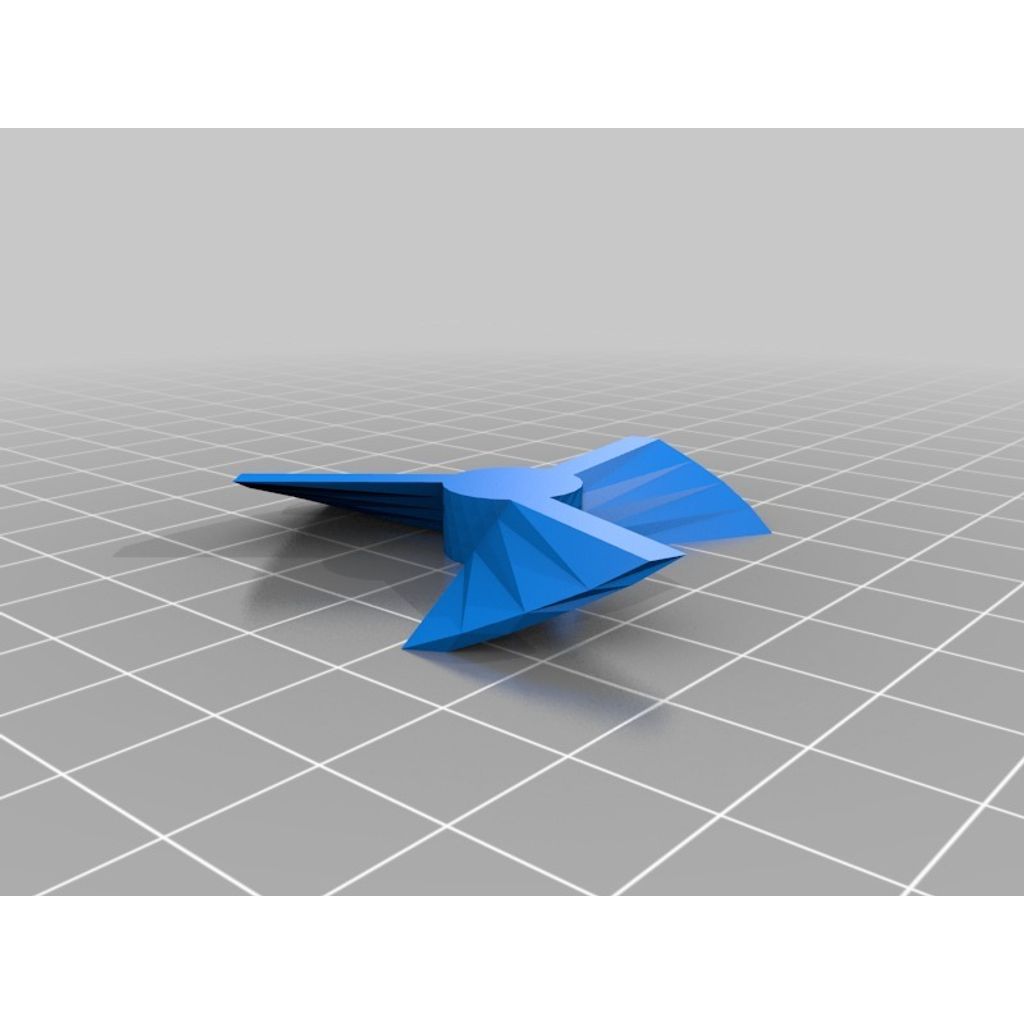

Ces éléments sont réalisés dans Sketchup en utilisant une technique que je développe. Chaque lame est à 120 degrés des autres. Le profil est extrudé de 1/16" et ensuite le bord supérieur est tourné sur le point central. Le nouveau bord supérieur est ensuite extrudé à nouveau de 1/16" et tourné du même nombre de degrés. Il y a une ligne passant par le centre pour aider à localiser le point de rotation. Cette ligne serait également utile pour placer un trou pour accueillir

Ce design serait idéal à imprimer, puis à mouler, afin que vous puissiez fabriquer de nombreuses hélices pour des robots sous-marins, des avions ou des objets similaires.

Après avoir imprimé quelques versions, il semble que les supports doivent avoir un angle plus prononcé pour une bonne impression avec Makerbot. Cela réduira le surplomb, mais nécessitera probablement une lame plus haute pour obtenir une surface suffisante sur les lames.

Si le profil de la lame est de 1/16e de pouce, il semble imprimer de manière plus nette et plus rapide avec de l'ABS. Le code G inclus est basé sur MK5 avec une plateforme de construction automatisée. Un angle trop raide entraîne également une impression bâclée avec de nombreuses boucles et gouttes. Les trois trous permettront de fixer l'hélice sur un adaptateur de moteur en acrylique découpé au laser.

Imprimez-le et voyez à quel point ça fonctionne bien.

Vous aurez besoin de fabriquer un moyeu central pour le fixer au dispositif de rotation de votre choix.

C'est un design et une technique très nouveaux, alors jouez avec et partagez vos résultats !
