Tunnelplan Sun Tracker 2. Ausgabe.

Für die 1. Ausgabe 2018 siehehttps://www.thingiverse.com/thing:3251607
Die 1+ Edition 2023 siehehttps://www.thingiverse.com/thing:5773641

Der Sonnenverfolger folgt automatisch jeden Tag der Sonne von Osten nach Westen und kehrt dann zu seiner Ausgangsposition zurück.
Der Winkel des Panels zur Sonne wird im Winter, Frühling/Herbst und Sommer manuell angepasst. Dies führt zu einer Verbesserung von 10% bis 30%.
Für Sonnenwinkel siehehttps://www.suncalc.org/#/52.3526,6.4888,20/2018.12.01/11:40/2/0

1. Das Verfolgen der Sonne wird durch ein Stück Elektronik und einen Linearmotor mit einem Hub von 200 mm durchgeführt. Die Kosten betragen 148 Euro.
   https://nl.aliexpress.com/item/1000W-1KW-Sunlight-Track-Solar-Tracker-8-12V-Linear-Actuator-Electric-Controller-DIY-Single-Axis-Solar/32722763860.html?spm= a2g0s.9042311.0.0.d88c4c4dueFWgk

Auch das ist möglich.https://nl.aliexpress.com/item/32816700885.html?spm=a2g0o.order_list.0.0.7da779d2RRvLjO&gatewayAdapt=glo2nld
https://nl.aliexpress.com/item/32907459595.html?spm=a2g0o.order_list.0.0.7da779d2RRvLjO&gatewayAdapt=glo2nld

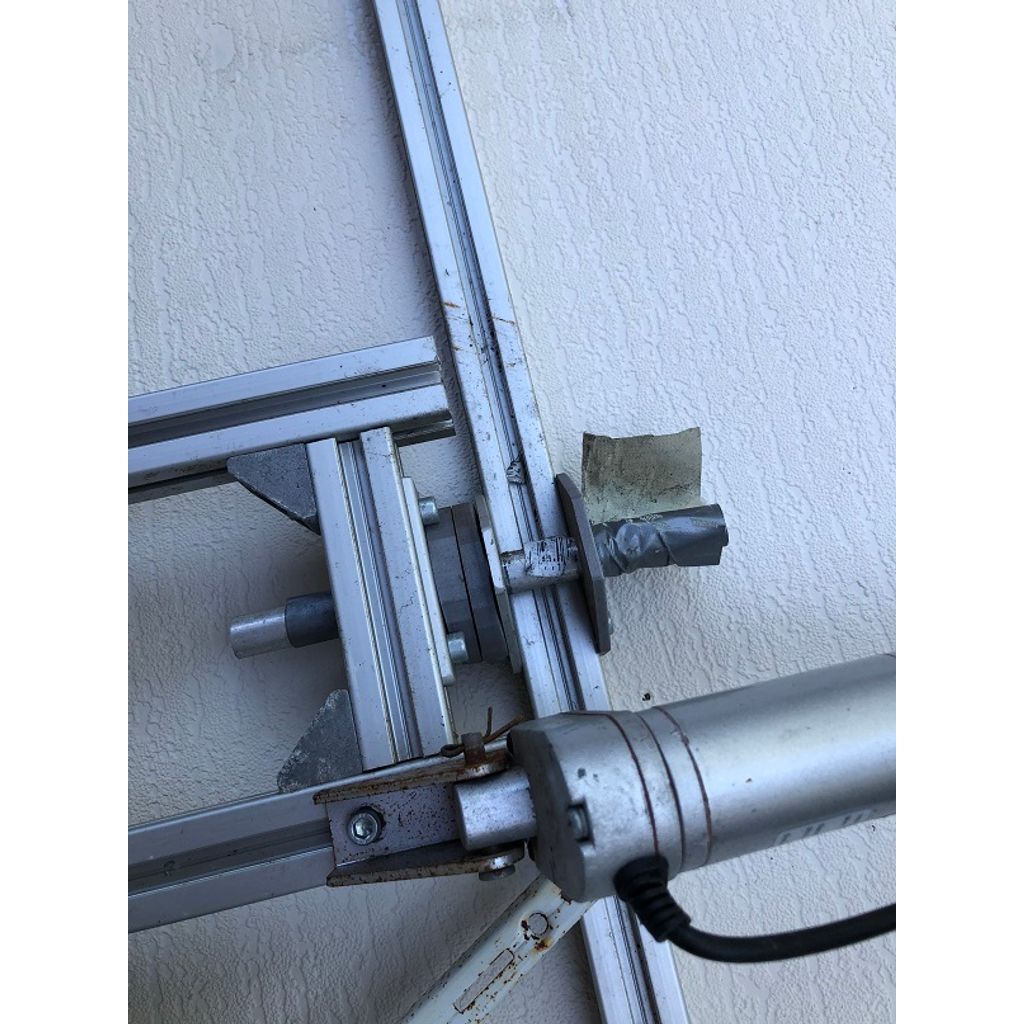

1. Die Konstruktion besteht aus einem Holzpfahl mit den Maßen 86x86x2700mm und kostet 25 Euro.
   Außerdem Aluminium 3030-Profile 30 x 30 mm.
   7x 1000mm
   2x 890mm
   2x 110mm
   1x 500 mm zusammen wiegen 8 kg und kosten 10x 23,50 = 235,-
   11x Winkel 28x28x28mm
   6x T-Platte 73x73mm Bohrung im Zentrum 16mm
   3x Röhre 16x2 200mm
   30x Muttern M6
   https://www.123-3d.nl/CNC-Teile/Mechanik/Rahmenkomponenten/3030-Profil-p14578.html

   2x Eckprofil 40x20x2 2000mm 15,- 2x Eckprofil 40x10x2 2000mm 10,- https://www.praxis.nl/gereedschap-installatiemateriaal/ijzerwaren/profielen-platen/profielen/alberts-hoekprofiel-aluminium-wit-30x15x2mm-2m/5534969 2x Nadellager https://www.thingiverse.com/thing:3251607 Baukosten über 390 Euro

2. 3D-gedruckte Teile aus PLA kosten etwa 1 kg und 20 Euro.

3. 2x Solarpanele 360Wp Gewicht 2x 5,4 = 10,8 kg Suman 360M-6X12UW 2 mm dick. Kosten 600 Euro,-
   http://proxables.com/wp-content/uploads/2020/06/Proxables-eArche-Zonnepanelen-202006.pdf
   https://www.proxables.com/wp-content/uploads/2021/06/Proxables-Mirari-instructieblad.pdf

4. 2x Inverter 350Wp kostet 2x 64 = 128 Euro,-https://nl.aliexpress.com/item/1005003522453685.html?spm=a2g0o.order_list.0.0.21ef79d2KVWRhf&gatewayAdapt=glo2nld

Macht messen
https://nl.banggood.com/BlitzWolf-BW-SHP2-16A-Smart-WIFI-Socket-220V-EU-Plug-Work-with-Amazon-Alexa-Google-Assistant-Compatible-with-BlitzWolf-Tuya-APP-p-1292899.html?rmmds=myorder&cur_warehouse=CZ

1. Gesamtkosten für Material: 1285 Euro.

Ertrag pro Jahr 2x360Wp x 0,8 Süd = 576 kWh + 20% Verbesserung = 720 kWh und bei 0,50 Euro/kWh = 360 Euro - 1285/360 = 3,5 Jahre

Prusa

i3 MK3 MMU 2

Spiel keine Rolle.

Nein.

50%
