Resumen

Si necesitas 3 fuentes de alimentación, escríbelo en los comentarios - Compartiré mis adiciones para este diseño para acomodar los tres en una versión más profunda.

Actualización del 9 de agosto de 2023: el nuevo "Pi Pan 2 del 9 de agosto de 2023" es una corrección del original. Uno de los orificios de montaje de la placa estaba desalineado, y los orificios para fijarlo al panel inferior también se han arreglado. Ahora estoy retirando el panel original.

Actualizado el 07/06/2023 con un nuevo panel frontal que se adapta a la pantalla táctil de 7 pulgadas de Raspberry Pi.

En el dibujo que encontré, los orificios de montaje del monitor Pi son de 115 mm x 165 mm.
El nuevo panel frontal está etiquetado como Panel Frontal Raspberry Pi de 7 pulgadas.
Incluí STL así como archivos 3MF.

También encuentro paneles táctiles de 7 pulgadas de Raspberry Pi a la venta en una carcasa negra con orificios de montaje de 58 mm x 49 mm. Si alguien quiere usar esta pantalla con esta carcasa, díganme y haré un adaptador para montar la pantalla en lugar de la opción de montaje de pantalla en bruto.

Resumen original:
El último recinto que usé fue un remix. Hice este yo mismo. Así que, por favor, comenten por cualquier cosa que no les guste o que piensen que debería mejorar.

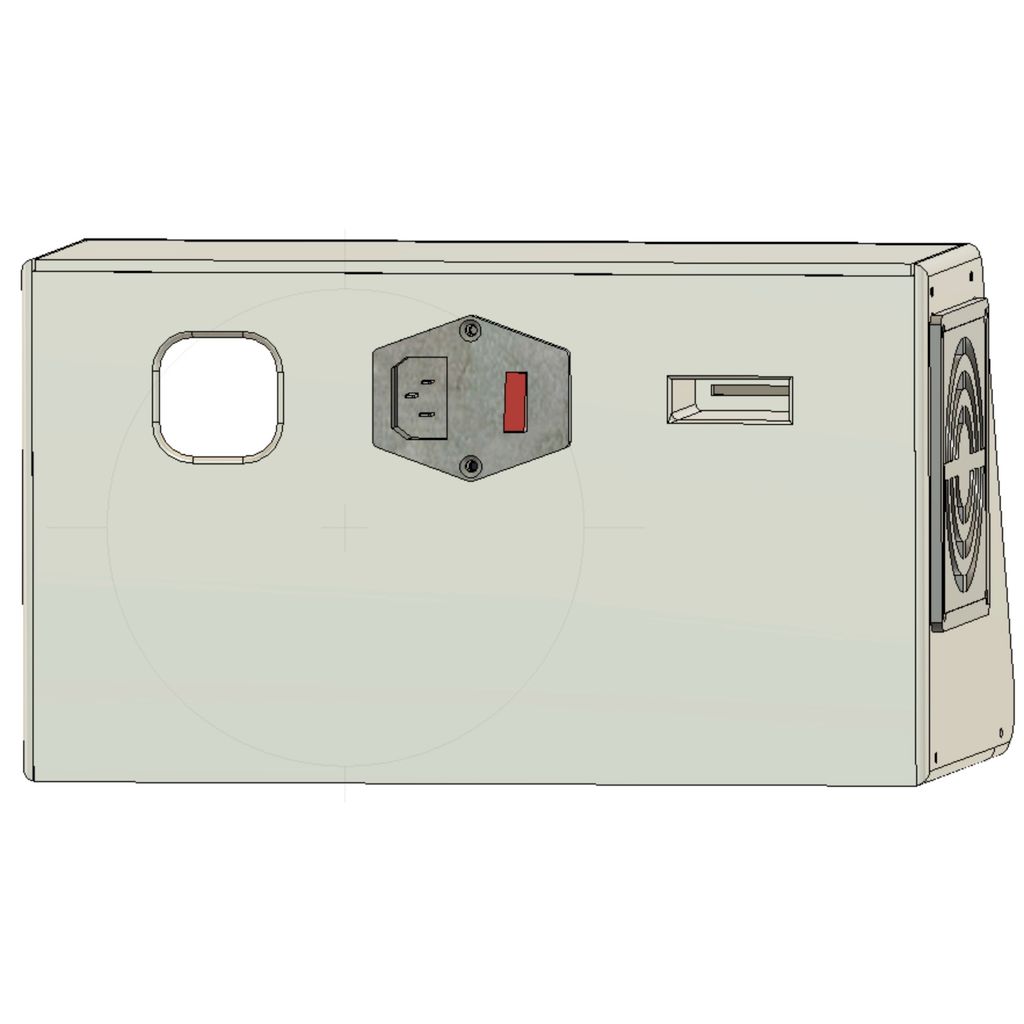

He impreso esto, y funciona bien. Esto sostendrá la fuente de alimentación, el interruptor de alimentación original, la placa base, una Raspberry Pi, una pantalla táctil de 7 pulgadas y la pantalla Creality V2.

La placa base original de 8 bits, las placas de 32 bits de Creality (4.2.2 y 4.2.7), y la SKR Mini E3 V1.2 de Big TreeTech, todas tienen los mismos orificios de montaje - cualquiera que tengas - debería caber aquí.

Los enlaces de los monitores están abajo - Actualicé a la pantalla Creality V2 hace unos meses, y me gustan las pantallas táctiles de Maker Focus.

Obtuve un ventilador de 92 mm para el lado, y usé una cubierta de ventilador de malla metálica, pero arremendí un diseño rápido para una foto, que podría usarse si fuera necesario. Tengo la entrada de aire (en el panel lateral derecho) a nivel de placa para una mejor refrigeración.

¿Hay espacio para un par de convertidores de corriente dentro, un bus de potencia, un relé de potencia y más?

Esos son botones de 19 mm para la energía.

Tengo una tarjeta MicroSD - ranura para adaptador de tarjeta SD en la parte trasera.

Los cables salen por la parte trasera derecha.

Descargos de responsabilidad:
El panel frontal tiene una anchura de 262 mm... esto no se imprimirá en una Ender 3 no modificada.
Y algunos cables pueden necesitar ser extendidos...

Enlaces a los artículos utilizados:

Pantalla Creality V2:
https://www.amazon.com/gp/product/B08NVPW3R4/ref=ppx_yo_dt_b_asin_title_o01_s00?ie=UTF8&psc=1

Pantalla táctil LCD de 7" de MakerFocus: (Utilice el panel frontal original para esta pantalla)
https://www.makerfocus.com/collections/lcd/products/raspberry-pi-7-inch-capacitive-touch-screen-tft-lcd-display-for-rpi-4b-3b-5-point-touch-control-drive-free

Botones de potencia de 19 mm:
https://www.ebay.com/itm/19mm-Power-Ring-Momentary-Push-Button-Switch-Latching-Waterproof-LED-Light-Car-/353200951030?_trksid=p2349624.m46890.l49286

Adaptador de tarjeta MiroSD a SD:
https://www.amazon.com/gp/product/B01D9JIUU0/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1

Cable micro USB:
https://www.amazon.com/gp/product/B07K4HTBSM/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1

Cable HDMI de 90 grados:
https://www.amazon.com/dp/B078HBPGQP/ref=cm_sw_r_oth_api_glt_fabc_9VEWG6Z4N59SB2C227KT?_encoding=UTF8&psc=1

Conversores de Buck:
https://www.amazon.com/gp/product/B01MQGMOKI/ref=ppx_yo_dt_b_asin_title_o05_s00?ie=UTF8&psc=1

Ventilador de 92 mm:
https://www.amazon.com/gp/product/B08BLH5GSN/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Ender Extender:

¡Los comentarios siempre son apreciados!
