ENDER 3 V2 EKRAN KASASI.

Bu bir remix.https://www.thingiverse.com/thing:4625496Pugwash tarafından.

Pugwash'tan ekran kasasının görünüşünü beğendim.
Ama içimdeki OCD, metal kalkanı kapatmak için sağ tarafı ve çerçeveyi düzeltmek zorundaydı, bunu yaptım ve diğer bazı şeyleri de ayarladım ;)

Orijinaline kıyasla yapılan değişiklikler:

Ön taraf.

1. Çerçeve genişliği artık kenarlarda aynı.
2. Ön bezel artık LCD'deki metal bezeli kaplar.
3. Düğüyü kullanırken kapağın hafifçe geri hareket etmesini önlemek için çizgiler ekledim. Bu, plastik seslere neden olan biraz esneklik yarattı.

Geri dön.

1. Alt kısımdaki daha fazla stabilite için küçük değişiklikler.
   Not: Orijinalinde SD kart yuvasında bazı montaj delikleri var (sanırım), bence daha küçük bir kapağan için yapılmıştı, olduğu gibi bıraktım ve açıklık için herhangi bir kapağan yapmadım.

Dağ:

1. Daha fazla stabilite için bazı açılar ekledim.
2. İstikrar için montaj ayaklarını birleştirdim ve ikiye katladım. Kutuyu yerinde tutmak için daha kalın bir tasarım.
3. Açı deliği için bir bölücü ekledim, böylece delik genişlemeyecek. Sadece o özel açıya ihtiyacınız varsa onu kesin.

Diğer notlar:

• Montaj sıkı! Kırpma için bir bıçak kullanmaya hazır olun. Gerekirse montaj ayaklarını kırpmanızı öneririm, genellikle desteklerin olduğu tarafa. Arka paneli kırpma çünkü bu başka bir şekilde montajı değiştirecektir.
• Arka kapağın içindeki destek hatları sağ alt kısımda eksik görünebilir, hoparlör burada bulunuyor ve bu alana ihtiyacı var. Hatırlatma - hoparlördeki bantı çıkartmayın ;) Çok sesli.
• Orijinalindeki kablo bağlantı noktası deliği, bir yazıcım için 0,5 mm daha küçüktü. Bunun nedeni tasarım değil, bağlantının LCD'ye nasıl monte edildiğiydi. Bu yüzden deliği biraz daha büyüttüm, ancak bağlantının LCD'ye nasıl lehimlendiğine bağlı olduğunu unut

Donanım:

Eski montajdan 2-3 ekstrüzyon vidasını kullanmanız gerekecek.
Ekstra bir şeye ihtiyacın yok.

Creality.

Ender 3 Pro.

Hayır.

Evet.

0.2

20.

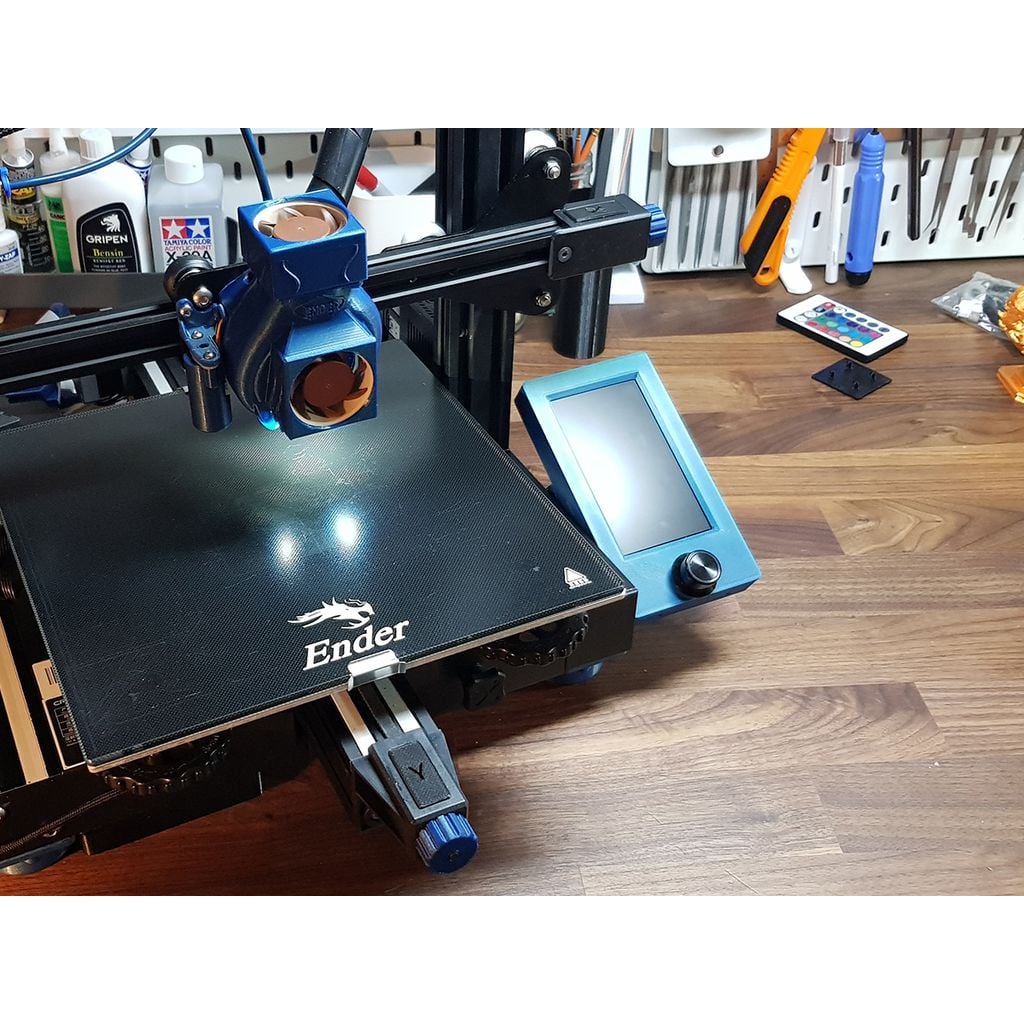

İki Ender 3 V2'de basıldı ve kullanıldı.

Ön yüz, destekler olmadan plakanın ön/düz tarafına basılır.
Arka taraf, düz tarafı plakada basılı olarak gelir ve sadece snap-konektörler için desteklere ihtiyaç vardır (desteksiz de çalışır, ancak yazdırma işleminden sonra kırpılması gerekebilir).
Mount, montaj ayakları için desteklerle birlikte basılmıştır - resme bakın.
