Resumé

Avec la Cherry Pi ou d'autres imprimantes Delta, la seule façon d'ajuster la hauteur de la tour est d'ajuster soit le montage supérieur, soit la position du moteur pas à pas. Si vos courroies se détendent (ce qui est fréquent lors de l'assemblage initial et de la phase de rodage), vous devrez effectuer des ajustements, nécessitant souvent un recalibrage.

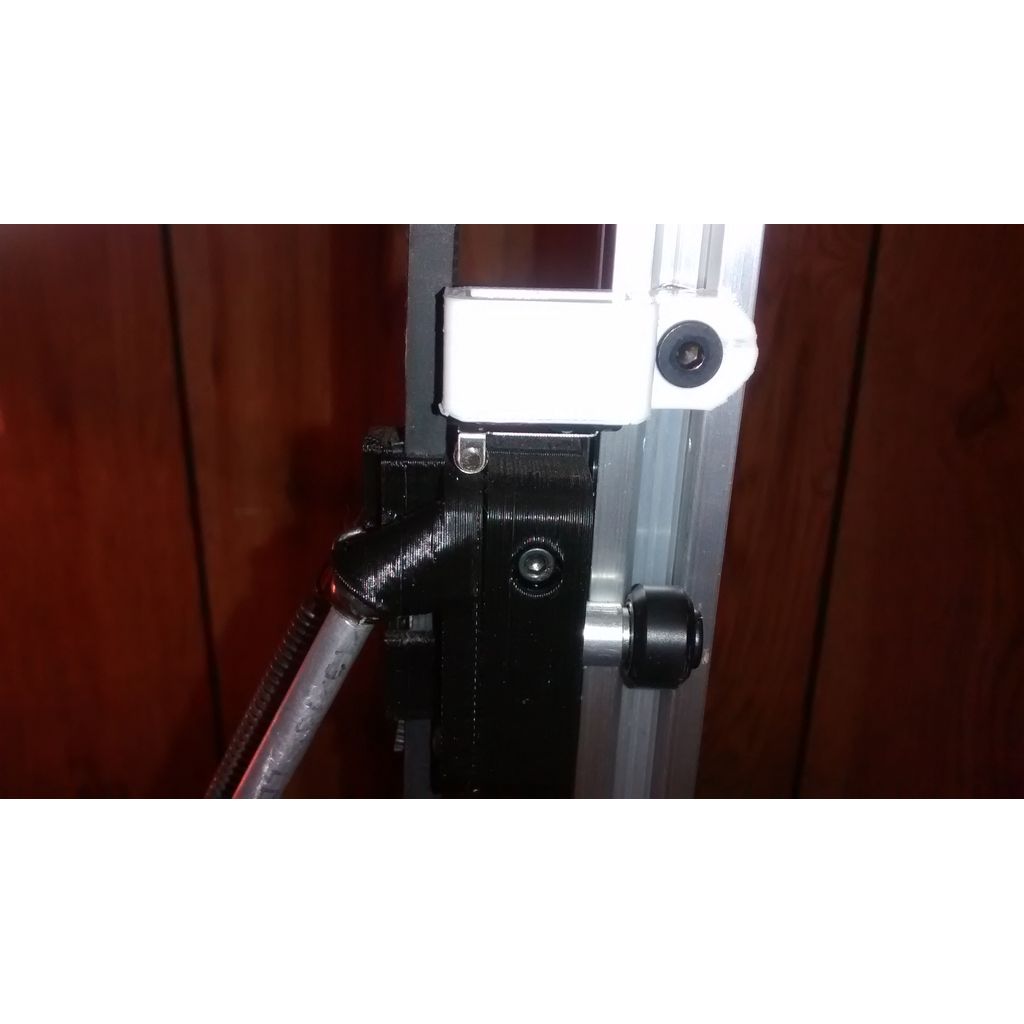

Ce support d'arrêt d'extrémité permet un réglage de la tension de la ceinture (via le mouvement du moteur ou le montage supérieur) et l'utilisation des commutateurs d'arrêt d'extrémité plus courants (mais légèrement plus grands).

Cette partie est conçue pour être utilisée avec l'extrusion Openbuilds avec un boulon M5 de 10 mm, mais elle fonctionnera très probablement avec n'importe quelle extrusion de 20x20 mm. De plus, l'angle plus prononcé du coin permet le mouvement de la courroie utilisée dans les conceptions delta basées sur l'extrusion 2020.

Remarque : J'ai inclus un "Stop/Pause" à l'endroit où l'interrupteur peut être inséré, ce qui rend impossible l'insertion des interrupteurs dans le mauvais sens. Veuillez noter l'annotation sur le côté de l'article. Cela empêche également l'interrupteur de bouger une fois qu'il est en place.

Amusez-vous !
