PanelDue 4.2"/4.3" 슬림 케이스
Jennifer Rivera22
AI로 유사한 모델 찾기
프로필 출력(0)
모델 파일(0)
0
0
0
게시일:2017-07-02 17:27:42
0
0
000설명
태그
모델 소스
리뷰(0)
이 콘텐츠는 자동 번역되었습니다. 원문 보기
요약

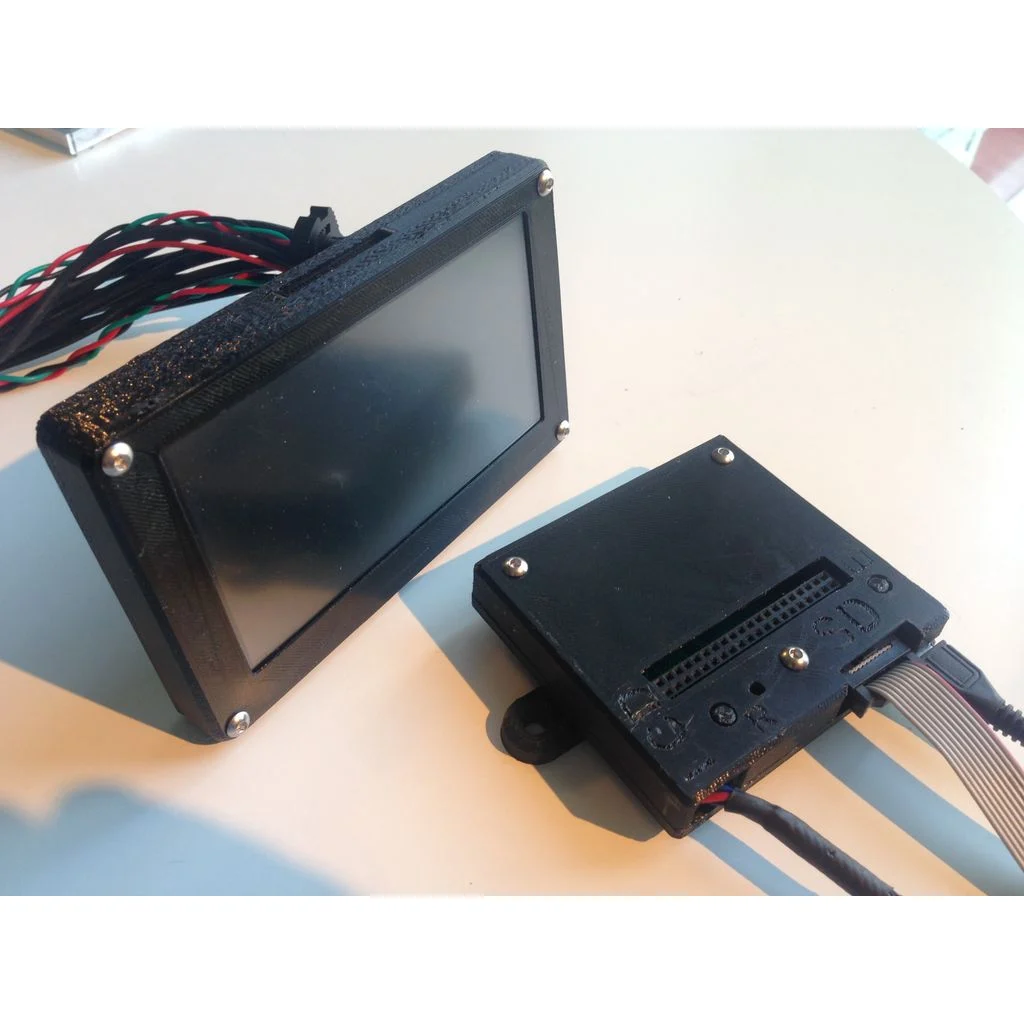

당신은 이 제품의 슬림 케이스를 보고 있습니다.PanelDue 4.3"그것은 총 16mm의 두께입니다.
후방 PCB를 위한 매칭 케이스도 오직 16mm 두께입니다.
프린터 아래에 설치되도록 만들어졌습니다.
두 경우 모두 후방의 3.4mm 구멍은 다양한 마운트 옵션을 위한 것입니다. 지금까지 저는 이를 PCB 상자를 위해 만들었습니다.
PCB 케이스의 경우 지우기와 재설정을 위한 선택적 버튼이 있습니다.
BOM LCD
- 4개의 M3 너트 - LCD
- 4개의 m3 16mm 스크루 - LCD
- 2개의 m3 xx mm 나사 - LCD 브래킷
- xx 프린터에 브래켓을 장착하려면
BOM PCB 상자
- 3개의 m3 너트 - PCB
- 3개의 m3 15개의 나사 - PCB
- 2개의 m3 너트 - 브래킷 PCB
- 2개의 M6 나사 - 브래킷 PCB
BOM 기타
- 프린터에 브래킷을 부착하는데 필요한 2개의 나사
- 40-핀 IDC/GPIO 남성 대 여성 케이블
- 당신은 듀폰트 커넥터/케이블을 사용할 수 있습니다.
저는 이것을 제 것으로 사용할 거예요.비트루3D프린터 프로젝트.(제 블로그를 열어요).
인쇄 설정
프린터:
제 크로스봇 디자인입니다.
래프트들:
아니에요.
지원합니다:
아니에요.
해상도:
0.2
채우기:
25명
노트:
- 0.4mm 노즐을 사용했습니다.
- 저는 0.02mm 레이어를 사용하여 제 것을 인쇄했습니다.
- 2개의 경계선/경계구역
- 25%의 채우기
- 검은색 PETG로 인쇄되었습니다.
인쇄 후
m3 너트를 넣어주세요.
당신이 선택한 마운트 브래킷을 조인트에 부착하세요.
장착 옵션을 설치하는 중입니다.
PCB를 배치하고 잘 맞는 지 확인하세요.
만약 이것들을 사용하고 싶다면 프레스처 버튼을 준비하세요.
압력 버튼을 PCB 상부 내부에 배치하거나 - 아니면 그대로 남겨두십시오.
지우기 및 재설정 버튼을 테스트해 보시기 바랍니다. - 아니면 그들을 완전히 제외하십시오.
사용자 정의 섹션
명명 규칙
4.3-4.3이라는 이름은 약간의 혼란을 야기하지만, LCD 자체는 4.2인데 디스플레이는 4.3인치입니다. 중요한 점은 4.2이나 4.3으로 표기되었든 간에 그것들은 같다는 것입니다.
원하는 대로 液晶 브라켓을 준비하세요.
M3 6mm 나사 또는 더 긴 나사를 사용하여 브래킷을 설치하십시오.
사용자 정의 섹션
제 작품을 따라하실 거면 자유롭게 하세요.
제가 하는 것을 좋아하신다면 제 3D 관련 블로그를 확인해 보세요.
저는 제 디자인에 이 특정한 디자인을 사용할 거예요.비트루3D프린터 프로젝트.(제 블로그를 열어요).
