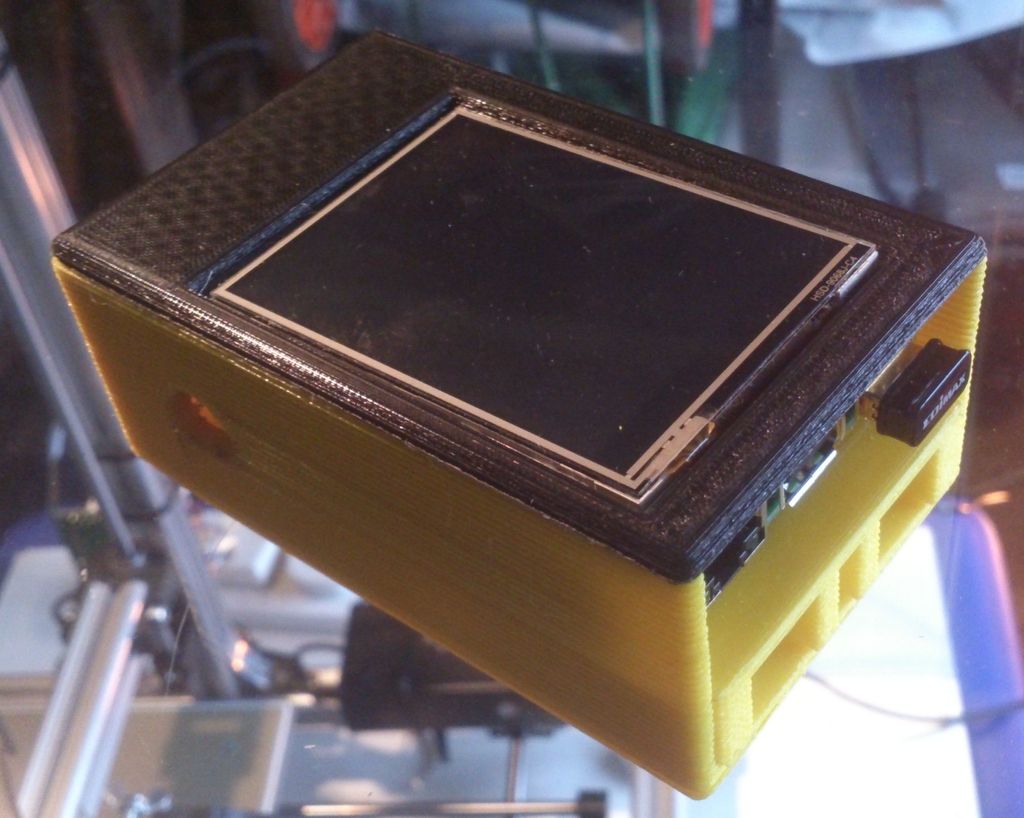

Корпус для OctoPi с использованием Raspberry Pi модели B+, TFT-экрана 2,8 дюйма от Adafruit (1601) и камеры Raspberry Pi.

Готово к печати!

(1) Прикрепите крышку к основанию суперклеем (правильно вращая её!).
(2) Высверлите отверстия в креплении камеры до 1,5 мм. Установите крепление на основание, выровняв его по отношению к квадратному отверстию. Для прикрепления крепления к основанию может потребоваться немного клея.
(3) Начните вставлять собранный OctoPi через открытый конец, сначала карту Micro SD. Поместите камеру на крепление и прикрепите ее парой небольших винтов. (Верхняя часть камеры должна быть обращена от вас, когда вы держите коробку с открытым концом слева от себя.) Сверните кабель камеры и проведите его над картой Micro SD.
(4) Есть прокладка для выравнивания экрана на конце печатной платы без пайки TTH, а также другая (опциональная) для размещения над портом Ethernet, и третья (обязательная), которую затем вставляют по краю за разъёмом питания, чтобы установить расстояние между двумя печатными платами.
(5) Нажмите на OctoPi вверх и внутрь, чтобы экран поместился в рамку на крышке. Это легче всего сделать, когда коробка находится в перевернутом положении.
(6) Вставьте опору под OctoPi (со слотами вниз), чтобы удерживать его на месте. Слоты предназначены для экономии материала и обеспечения вентиляции.
