重要な注意事項：

• システムシェルにいくつかの永久的な変更が加えられます。変更はOEMのD-Pad設定には影響を与えないはずです。

• このMODでは、マザーボードをわずかに上に移動させることになります。4本のD-Padネジは、過度に締めすぎてはいけません。

• このMODは実験的なもので、主にマザーボード上の不器用な接触レイアウトによるもので、一貫性のない満足のいかないボタン応答が発生するため、完全には解決されていないのです。

ノートの印刷:

• スライサーの設定では精度が最優先です。ファジーは避けた方がいいでしょう、それが正確なフィットを妨げる可能性があるからです。

• 0.4 mmのノズルで印刷しました。

• 0.16 mmの層厚。

• いずれの印刷物にも接着創は使用されていません。

• 印刷ベッドに落ちたPLAからの不均一性をトリムする必要があるかもしれません。

• D-padスペーサーのためのサポートが推奨されますが、それらを最小限に抑えておきましょう。

このMODで使用されたリソース：

• 傾斜(フラット)先端のはんだごて。

• 高純度のはんだとフラックス。

• はんだペースト。

• ドレメルキット。私は使ったよ。このキット。

• 余分なPLAをトリミングしたり、狭いスペースを削ったりするためのボックスカッターブレード。

• オリジナル(古い)3DSのD-Padメンブレン。できればOEMのものが良いですが、サードパーティのものでも問題ないです。

• オリジナル(古い)3DSのD-Pad用粘着金属ストリップまたは第三者製品。Switch Joyconの金属ストリップなどの代替品も使用できますが、D-Padの接点に合わせて切り取る必要があります。

組み立ての手順：

印刷された部品がうまくフィットしない場合は、印刷上の欠陥やトリミングが必要なスポットを探し、箱カッターのブレードでトリミングしてください。印刷ベッドに落ちたPLAをトリミングする必要があるでしょう。

1. ハンドヘルドをD-Padまで分解したら、D-Pad領域の画面のエッジにテープを適用します。これにより、プラスチック削りカスが画面の下に侵入するのを防ぐことができます。

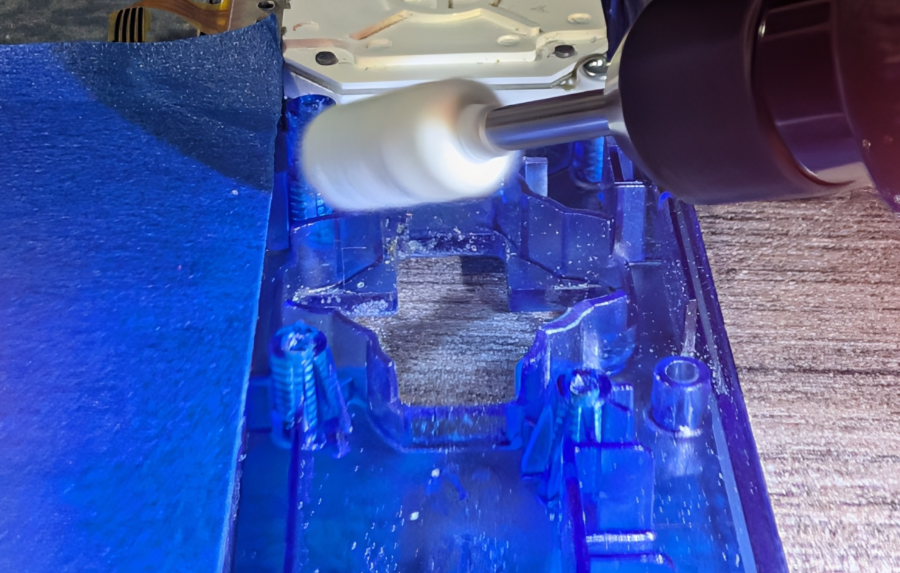

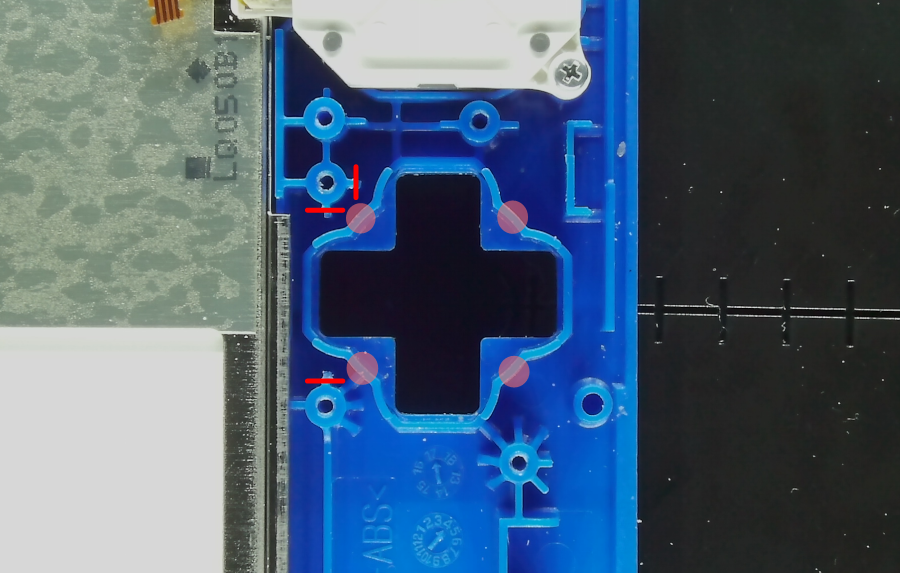

2. いくつかの領域をトリミングする必要があります。新しいゴム製メンブレンに合わせるために、ドレメルと箱切り刃を使用して図に示された領域をトリミングします。赤い実線は箱切り刃で切り取った領域です。完全に切り取る必要はありません。新しいD-Padメンブレンに合わせるのに十分な量で十分です。赤い領域はドレメルを使用して数ミリ削ります。

3. D-padのメンブレンフィッティングを印刷し、D-padハウジングの上に取り付けます。フィッティングの薄い側面が画面に一番近くにあるはずです。

4. 新しいゴム製のD-Padメンブレンがメンブレンの取り付け部に適合していることを確認してください。エッジはゴム製の溝の中に適合するはずです。

5. デジタルパッドのスペーサーを印刷し、2DSのデジタルパッドロッカーの底にきちんとフィットしていることを確認してください。

6. デジタルパッドスペーサーを取り付けた後、2DSのデジタルパッドハウジングの中にそれを置きます。

7. ダッパーハウジングに取り付けられた印刷されたフィッティングの上に、オリジナルの3DS d-padメンブレンを取り付けます。

8. D-pad用の粘着金属ストリップを取り、マザーボード上のD-padコンタクトに貼り付けます。コンタクトは、はんだでニッケルメッキを施すことで、数 mmほど高くなるはずです。

9. D-pad用の粘着金属ストリップを取り、マザーボードのD-padコンタクトに貼り付けます。はんだ付け処理後も比較的触感が残るはずです。必要に応じて、どんなはんだウィックでも使用してください。

10. マザーボードをシェルに戻し、D-Padの上にある数か所のネジを締めます。ゴム製のメンブレンがずれるのを避けるように注意してください。D-Padを吊るしておくことをお勧めします、そうすればメンブレンに押し付けられないようになります。

11. デジタルパッドの触感をテストしてください。全ての方向でほぼ同じ感じになるはずです。

12. 応答テストのために、リボンケーブルをマザーボードに再接続してください。完全な再組み立ては必要ありません。テスト中にバッテリーを所定の位置に固定するには、バックシェルを使用できますが、カメラのリボンケーブルがコンポーネントに短絡しないように注意してください。

13. ボタンの応答をテストするための新しいD-Pad設定を試してください。私は使用するでしょう。ボタンテスターのホームブルー。確認のために。

14. 各方向は、押し下げると適切にトリガーされ、異なる圧力レベルでアクティブなままです。理想的には、ソフトウェアでアクティブになった方向は、圧力を解放するときにあまり早く解放されないはずです。

15. この段階は少し難しく、一貫した適切な結果を得るためには、面倒なはんだ付けが必要になる場合があります。

16. ハンドヘルドのバックシェルに取り付けられたプラスチック製のサポートは、わずかに隆起したマザーボードに押し込まないように、トリミングが必要になる場合があります。
