L'arbre dans la partie "Axis" est creux afin que les fils puissent aller dans la partie inférieure où vous pouvez faire les connexions électriques à l'alimentation et à l'interrupteur d'alimentation. Les trous dans le modèle pour ceux-ci sont de la taille de ceux que j'ai utilisés, donc je vais ajouter le fichier au format STEP afin que vous puissiez modifier la partie pour ceux que vous allez utiliser.

De plus, j'ai ajouté un trou dans l'arbre dans lequel vous pouvez mettre une épingle pour éviter que la partie Axis et la partie Display se séparent. Dans mon cas, ce n'était pas nécessaire car l'arbre s'insère dans le grand trou circulaire de la partie Display avec un peu de pression, mais une fois complètement assemblé, il a suffisamment d'espace pour tourner si vous le déplacez avec votre main. Une fois les deux parties principales assemblées, j

De plus, j'ai ajouté un trou dans l'arbre dans lequel vous pouvez mettre une épingle pour éviter que la partie Axis et la partie Display se séparent. Dans mon cas, ce n'était pas nécessaire car l'arbre s'insère dans le grand trou circulaire de la partie Display avec un peu de pression, mais une fois complètement assemblé, il a suffisamment d'espace pour tourner si vous le déplacez avec votre main. Une fois les deux parties principales assemblées, j

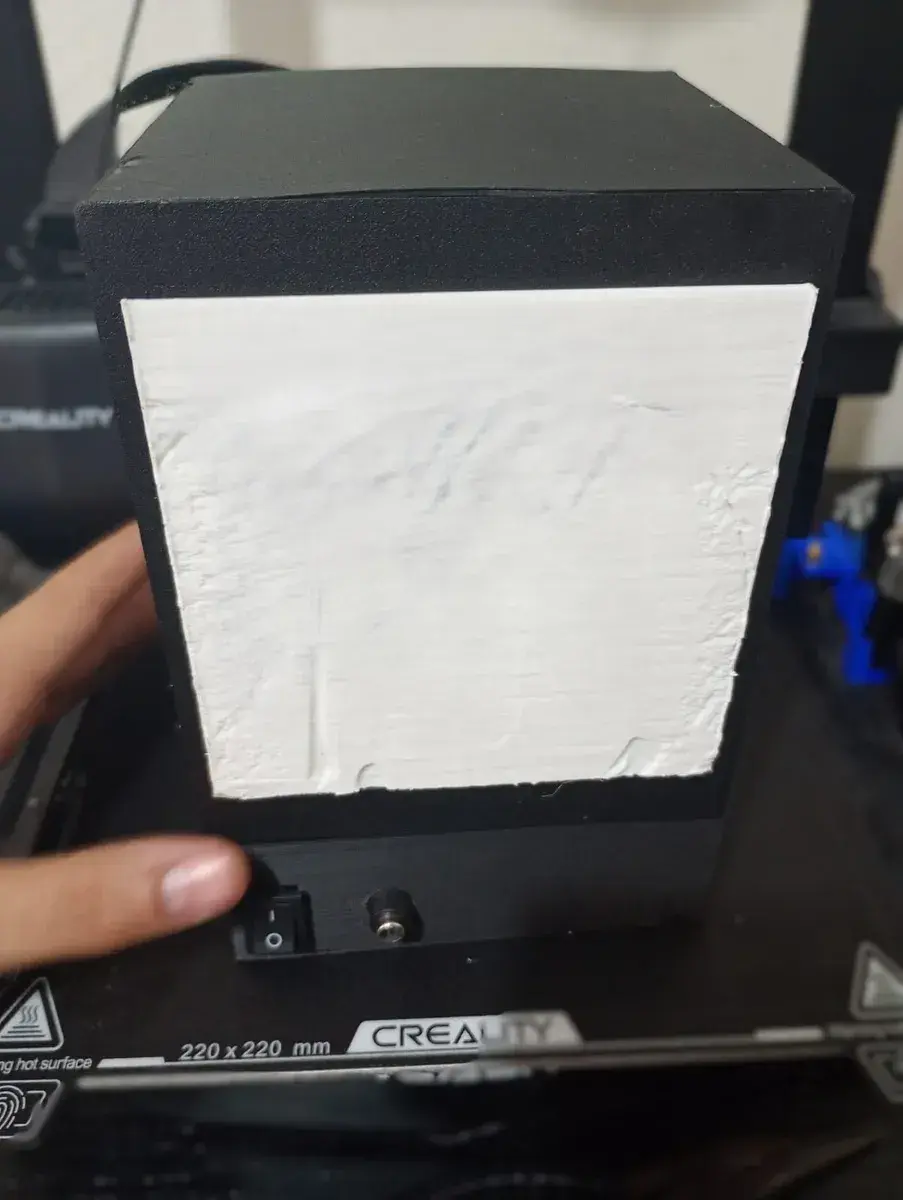

Si vous voulez utiliser un autre logiciel pour fabriquer le vôtre, la taille finale des lithographies est de : 111,8 mm x 111,8 mm x 2,9 mm, ou du moins, c'est la taille avec laquelle ça a fonctionné en tenant compte des tolérances de mon imprimante.

REMARQUE IMPORTANTE : J'ai eu des difficultés à trouver un ajustement approprié pour la partie de couverture, que j'ai utilisée pour le trou supérieur de l'écran et pour le bas de l'axe, donc vous devrez probablement trouver la taille correcte pour les couvertures vous-mêmes.

J'espère que ce modèle vous plaira, téléchargez-le et publiez vos impressions.
