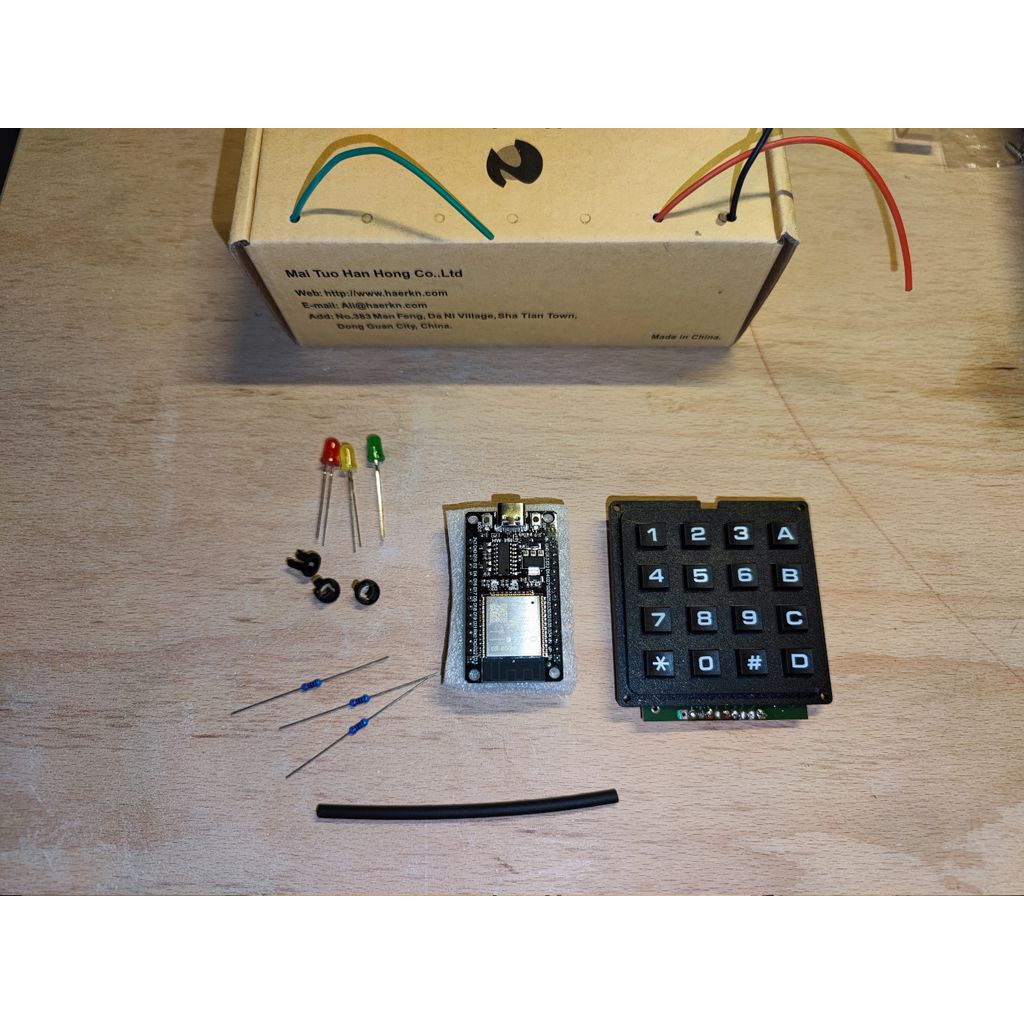

J'ai conçu ce clavier (boîtier) pour contrôler mon système d'alarme maison construit avecAccueil d'ESP.etAssistant domestique.. En plus du boîtier imprimé en 3D, vous aurez besoin des pièces électroniques suivantes :
- Un clavier matriciel 4x4 (par exemple).Clavier matriciel 4x4 AZDelivery.)
- Carte de contrôleur NodeMCU ESP32 (par exemple).Kit de développement ESP-32 C d'AZDelivery.)
- 3 x LEDs, 5 mm (vert, jaune, rouge)
- 3 pinces LED, 5 mm.
- 3 résistances de 220 Ohm pour les LEDs.
- Fils colorés (rouge, noir, etc.)
- Un tube thermorétractable.
De toute évidence, vous avez également besoin d'équipement de soudure.
Ajustez les résistances pour les LEDs en fonction de la luminosité dont vous avez besoin. Par exemple, j'ai utilisé une résistance de 150 Ohms pour la LED jaune car elle n'était pas aussi puissante.
Le fichier de configuration d'ESP Home (.yaml) nécessite quelques ajustements avant de fonctionner. Tout d'abord, vous devrez définir les secrets suivants :
- clé de cryptage de l'API.
- ota_password
- Wifi_ssid
- le mot de passe du wifi.
En outre, vous devrez vérifier et ajuster les sélections de broches pour le clavier et les LED, car elles dépendent de la carte ESP32 réelle que vous utilisez et des connexions que vous avez soudées.
Le fichier de configuration n'est qu'un exemple. Vous pouvez configurer beaucoup plus de logique dans la configuration si nécessaire.
