bom:

Für jeden Sensorblock: 1x 5mm Stahlkugel

1x Mikroschalter ohne Hebel

2x ecas4-Kupplungen ohne die Gummidichtung

1x ws2812 SMD-LED 10mm Knopf

2x 2mm 12mm lange Schrauben, um den Mikroschalter zu halten.

Verwenden Sie Abs oder ASA mit standardmäßigen Voron-Einstellungen.

Keine Unterstützung erforderlich.

Du brauchst das Lötenwerkzeug für LEDs von ERCF STLs, um die Verkabelung zwischen den LEDs zu löten.

Löten Sie die Mikroschalter wie im ERTC-Handbuch gezeigt.

Installieren Sie die ECAS4-Kupplungen ohne die Gummidichtung.

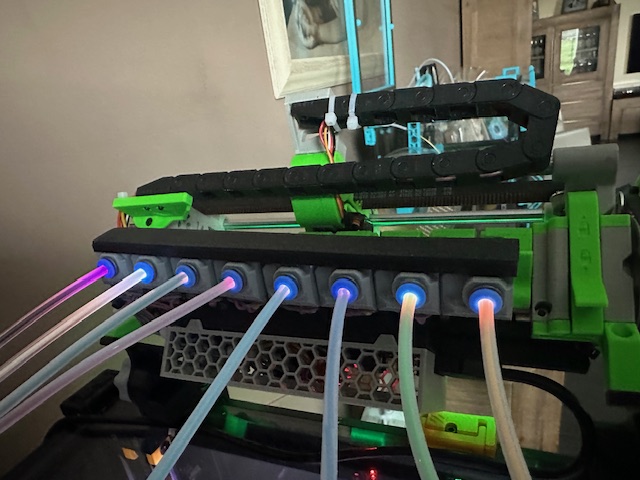

Drückt die Blöcke aufeinander und installiert die LEDs.

Drücke die Abdeckung über die LEDs, diese Abdeckung hält auch die Blöcke an ihrem Platz.

Installiere die Mikroschalter mit der Kugel eingeführt.

Du kannst die Kabel an die Blöcke zuklappen.

Der Bowden zwischen diesen Blöcken und dem ERCF muss mindestens 45 mm betragen, um die Bewegung der ERCF-Filamentblöcke zu gewährleisten.

Erinnere dich. Genieße das Leben und das Drucken.
