모ξ온 안테나는 레스 모ξ온(G6XN)이 발명한 두 개의 접은 야기형 안테나입니다. L. B. 세비크(W4RNL)는 최적화된 버전의 곡선 적합 방정식을 발표했는데, 이 버전은 전방 대 후방 비율이 매우 높고, 전방 게인이 크며, SWR이 거의 완벽합니다.

이 제품은 강한 철선(고체 또는 중공)으로 만들어진 모ξ온을 만들 수 있도록 설계된 지원 부품을 포함하며, OpenScad 출력에서 철선 세그먼트의 길이도 인쇄할 수 있습니다.

이것은 커스터마이저의 일부일 수 있지만, 커스터마이저는 여러 파일의 부품을 지원하지 않고, 텍스트를 출력하지도 않기 때문에 적합하지 않습니다. 최근 버전의 OpenSCAD에는 이러한 부품과 잘 작동되는 커스터마이저 같은 인터페이스가 있습니다.

포함된 부품은 구동 요소와 리플렉터 사이의 간격을 위한 스페이서와 리플렉터에 동축 케이블을 고정하기 위한 후방 지지대로, 동축 케이블은 안테나를 통해 보وم이 있는 위치로 전송될 수 있습니다.

만약 여러분이 플렉시블 와이어를 사용하여 HF 모ξ온을 만들고 싶다면, 부품들은거리: 9952이 것들을 바꾸세요.

세비크의 곡선 적합(및 모ξ온 일반적)은 전선 직경에 매우 민감합니다. 파장 길이에 비해 더 큰 직경의 전선은 다소 더 높은 게인을 가진 더 넓은 대역폭의 안테나를 제공합니다. 이 방정식은 전선 직경/파장 길이 비율이 세비크의 곡선 적합 범위를 벗어나는지 여부를 확인하는 테스

UHF/VHF에서는 8게이지 케이블이 완전히 과도하지만, HF에서는 12게이지 케이블이 조금 얇습니다.

이 부분들은 HF 안테나에 매우 유용하지 않을 수도 있지만, 수식은 좋은 값을 제공합니다. 편리하게 표시된 전선 길이를 포함하는 안테나 다이어그램이 여기에 포함되어 있습니다.

동축 케이블 자체가 이 안테나를 방해하고 스위ρίング 비율

그림처럼, 저는 패널 마운트 커넥터(RG58 또는 SO239)를 사용했으며, 안테나의 중심을 통과하는 동축선이 반사기로 향하게 설치했습니다. 고체 전선을 동축 커넥터에 직접 용접하는 것은 기계적으로 안정하지 않습니다. 저는 이것을 기계적으로 강화하기 위한 인쇄된 부품을 설계하려고 했으나, 아직까지 좋

이것은 매우 방향성이 강한 안테나로, 고체 뒷면에서 피드포인트 쪽으로 빔 방향이 향합니다. 고체 뒷면을 손전등의 거울처럼 생각하고, 피드포인트에서 오는 전선은 전구의 필라멘트처럼 생각해 보세요.

반사기에서 관제기로 직접 향하는 방향에서는 이득이 상당히 더 커야 하지만, 안테나는 170도 광선 각도를 가지고 있어서, 안테나 평면에서 수직으로 5도를 앞으로 향하는 경우에는 약 1dB의 이득이나 조금 적은 이득이 있을 수 있습니다.

이 안테나와 야기

다중 경로 확산이 있는 경우에는 모εξ온이 방향 찾기에 특히 좋지 않다는 점을 주의하세요. 이는 가장 강한 신호 방향이 안테나 앞에 있는 경로의 평균이 되기 때문입니다.

이것은 전선을 더 쉽게 넣을 수 있도록 양쪽 끝에 테이퍼 모양의 입구가 있는 관이며, 모εξ온 간격에 적합한 크기의 중간에 고체로 채워져 있습니다. 이것은 매우 밀합이며, 전선을 넣을 때는 플라스틱의 부드러움에 약간 의존하지만, 그 후에는 잘 고정됩니다.

스페이서는 지원을 포함하고 있지만, 이를 끄고 자동 커팅 소프트웨어가 대신 지원을 생성하도록 할 수도 있습니다. 지원이 부품의 기능에 영향을 미치지 않기 때문에, 내장된 지원은 제거되도록 설계되어 있지 않습니다. 따라서 부품은 청소 없이 인쇄할 수 있습니다.

이것은 2개의 부분으로 이루어진 도베일 조인트 블록으로, 고체 전선과 동축 케이블을 모두 고정할 수 있도록 설계되었습니다. 이 블록의 두 부분은 별도로 사용하면 약간 느슨하게 끼워집니다. 그러나 긴 그루브가 있는 부분은 전선을 단단히 고정해야 하며, 짧은 채널이 있는 다른 부분은 동축

이 부분들은 동축선이 피드포인트의 바로 맞은편에 있는 리플렉터의 길이의 중간 근처에 리플렉터를 가로지르도록 설치되어야 합니다.

저는 3.2mm 직경의 8 AWG 전선을 사용하여 일반적인 UHF 및 VHF 주파수에 대한 스페이서를 포함시켰습니다.

마찬가지로, 8 AWG 전선과 4.7mm 직경의 재킷이 있는 RG58 동축 케이블을 위한 동축 백 지원 STL이 포함되어 있습니다.

이 부분들은 아마도 다른 직경의 것들, 예를 들면 냉장고의 파이프나 6m의 RG8 동축 케이블에도 적합할 것입니다. 하지만 저는 그것을 시도해 본 적이 없습니다. 이렇게 큰 것은 더 강한 내구성을 위해 벽 두께를 더 두어야 할 수 있습니다.

포함된 텍스트 파일들은 파일명에 나열된 주파수에 대한 OpenSCAD 출력 창에서 복사 및 붙여넣어진 것입니다.

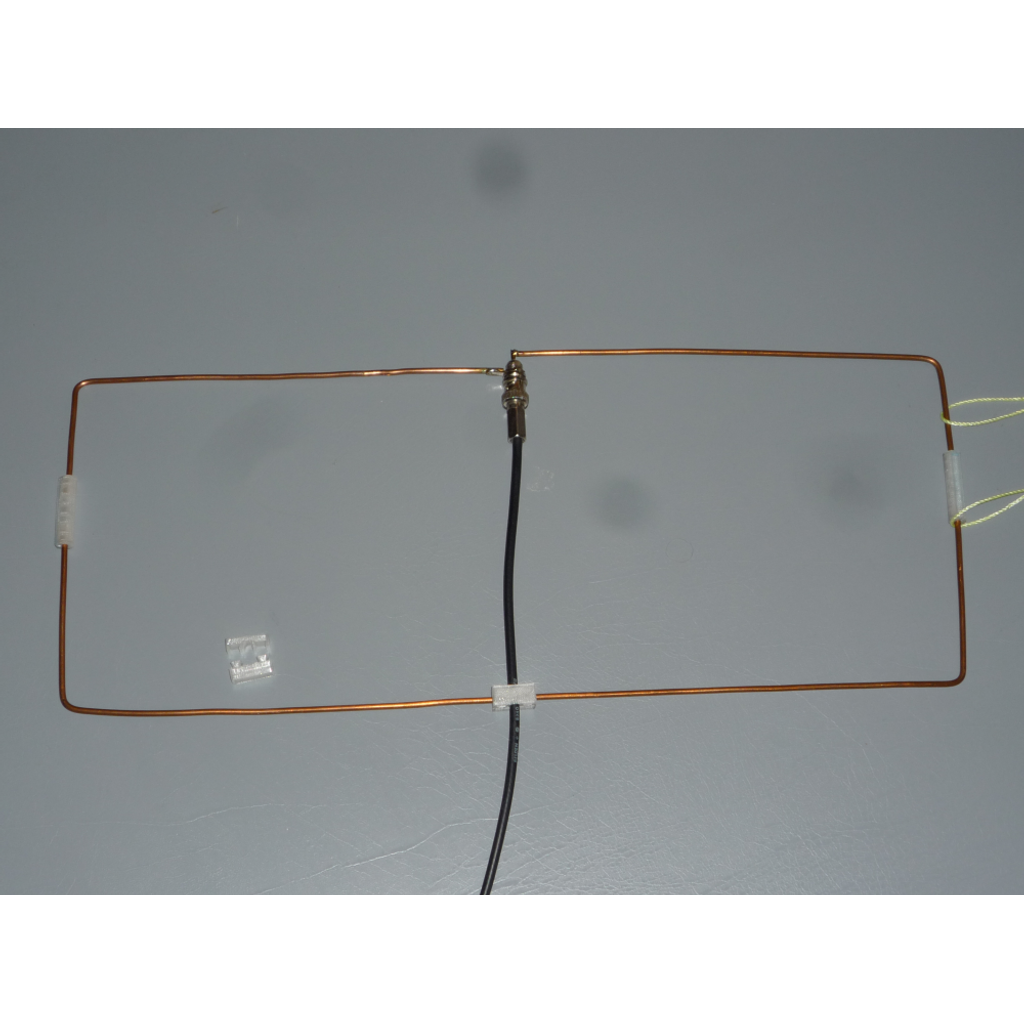

이 사진들은 8 AWG 전선과 RG58 동축 케이블을 사용하여 2m 모ξ온을 위한 것입니다.
그림의 스트링이 안테나를 수직으로 정렬할 수 있는 이상적인 위치에 있다는 것을 주의하세요. 만일 안테나를 대신 손에 들고 싶다면(UHF 사이즈의 안테나에 이상적입니다), 뒷면의 지지 블록에서 안테나를 잡아야 합니다.
저는 야기의 붐과 비슷하게 손잡이의 역할을 하는 등반 지원 블록을 디자인하는 것을 고려해 보았습니다.
