Für ein Geschenk habe ich in Fusion360 ein rotierendes Lithophan entworfen, ich hoffe, ihr werdet es genießen!

Hier ein Video in Aktion:https://youtu.be/E4YbhjgTM6U

Ich habe verwendethttps://tool.itslitho.comUm 2 Lithophan-Herzen mit einer Höhe von 18 cm zu erstellen. Die verwendeten Einstellungen sind im beigefügten Bild sichtbar. Drucken Sie sie vertikal mit einer starken Stützung/Raft.

Du wirst einige Elektronikkomponenten benötigen, hier die, die ich verwendet habe, könnten mit anderen kompatibel sein:

• Schrittmotor ULN2003 28BYJ-48 5V:https://www.aliexpress.com/item/32869969097.html
• Slipring-Rotierende elektrische Verbindung:https://www.aliexpress.com/item/1005001605018151.html
• 31 adressierbare LEDs 5V WS2811:https://www.aliexpress.com/item/4000791144003.html
• Arduino Nano (Klon):https://www.amazon.fr/gp/product/B0722YYBSS
• Ein-/Ausschalter 15x21mm:https://www.amazon.fr/gp/product/B078XQPYKR
• Jack-Stecker 5,5 mm x 2,1 mm:https://www.amazon.fr/gp/product/B083M3RV4J
• 5V 2A Stromversorgung:https://www.amazon.fr/gp/product/B08HMTXL93

Wie ihr sehen könnt, habe ich adressierbare LEDs verwendet, weil ich einen 5V-LED-Streifen in meinem Besitz hatte. Es wäre möglich, direkt einen einfachen 5V-LED-Streifen zu verwenden und den Arduino-Code zu vereinfachen.

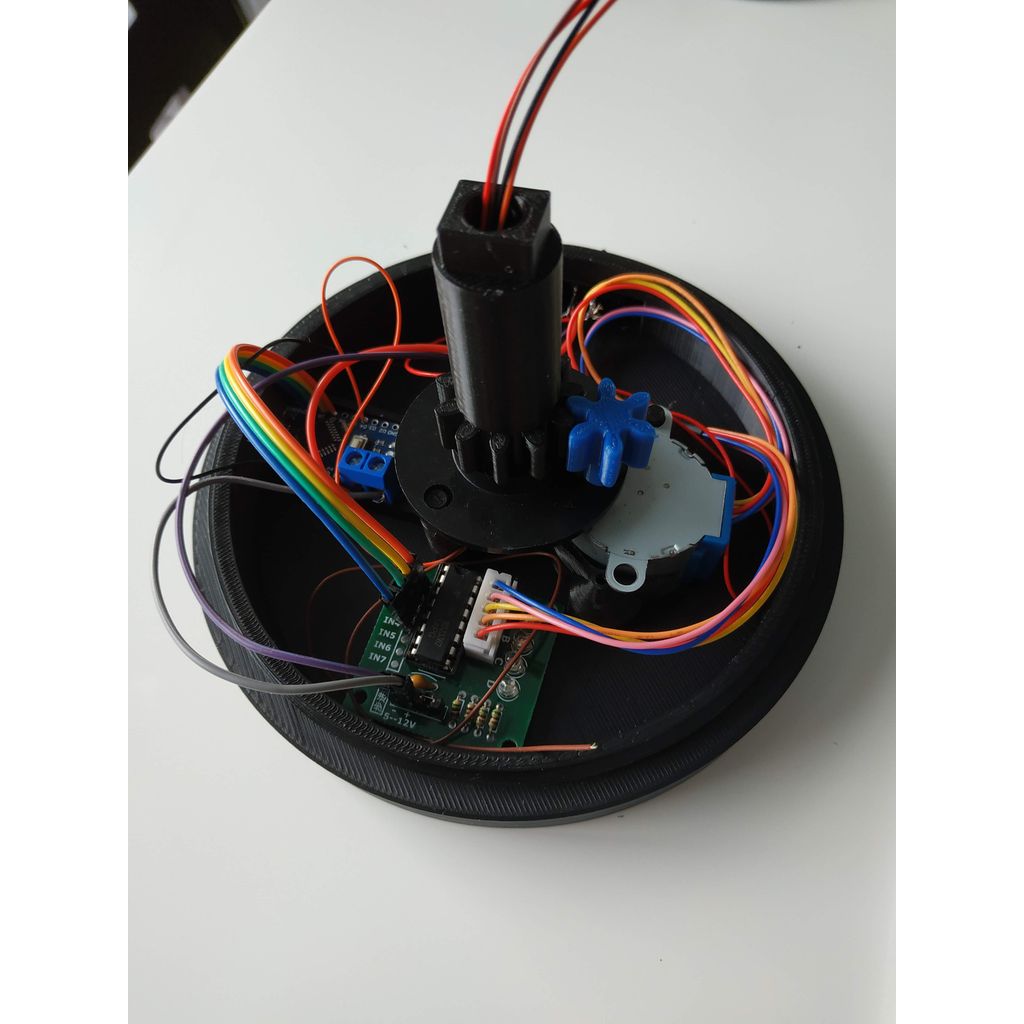

Ich habe Heißkleber verwendet, um Gegenstände auf der Basis zu befestigen.

Ich habe ein paar Änderungen an den STL-Dateien vorgenommen, um es einfacher zu machen, sie anzupassen, da es nach dem Drucken meiner Datei einfacher sein sollte, sie zusammenzubauen.

Bitte teilt eure Werke!

FR :

Um ein Geschenk zu machen, habe ich in Fusion360 ein Herz gezeichnet, das sich selbst dreht und zwei Lithophane zeigt.

Hier ist ein Video des Ergebnisses:https://youtu.be/E4YbhjgTM6U

Ich habe die Website verwendet.https://tool.itslitho.comUm die Lithophane in Herzform mit einer Höhe von 18 cm zu erhalten (vertikal zu drucken mit einer guten Unterstützung). Die auf der Website verwendeten Parameter sind in einem Bild zu sehen.

Die Liste der Komponenten, die ich verwendet habe, befindet sich oben.
Ich habe adressierbare LEDs verwendet, weil das das war, was ich in 5V zur Hand hatte, aber ein gewöhnliches 5V-LED-Band könnte ausreichen.

Ich habe die verschiedenen Elemente mit Heißkleber zusammengefügt. Es erfordert ein wenig Geduld, alles so zu schweißen, wie es in der Schaltung gezeigt wird.

Natürlich muss man das INO-Skript auf den Arduino herunterladen.

Ich habe einige Anpassungen an den STLs vorgenommen, nachdem ich sie gedruckt habe, um eine bessere Passform zu ermöglichen. Zögern Sie nicht, mir zu sagen, wenn es ein Problem gibt...

Und natürlich teilt eure Errungenschaften!

Creality

Ender 3

Nein.

Nein.

0.2

10%
