描述：

这种设计充分发挥了标准 3D 打印机

低音炮的调音频率为35 Hz，F3(-3dB)为30 Hz。功放板配备了12dB有效的低通滤波器，因此在标准设置下，声音会在120Hz左右逐渐减弱。不过，用户当然可以通过分频电位器将这一频率上调至更高值。

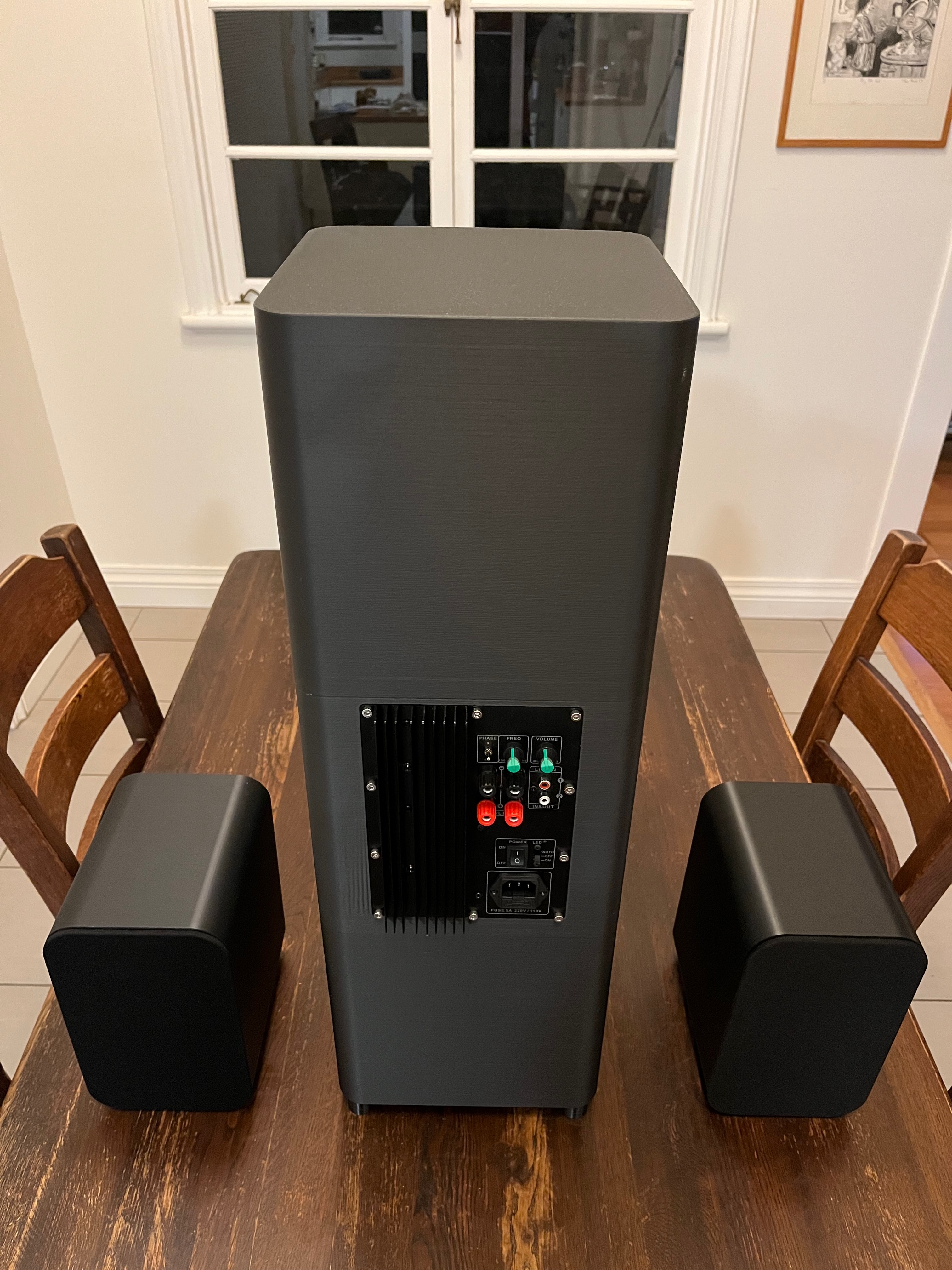

这款音箱体积相当大，高度约70厘米。它不采用传统的立式设计，而是可以侧置摆放。为此，我特别设计了一个防护格栅，可通过音箱底部的螺纹接口安装使用。当音箱处于直立状态时，无需使用防护格栅即可正常使用。

这些组件的成本适中。当时扬声器的价格是40美元，功放板50美元，PLA部件约50美元，散热片和螺栓则需10美元。

你需要能处理至少100赫兹低频信号的卫星音箱，之后低音炮就会接管音频输出。我把它和我的设备组合使用了。4英寸全频扬声器(见第四张图片)音效令人印象深刻，音场开阔且清晰度高。不过，由于全频扬声器的效率较低，我不得不通过降低功放的音量来大幅调低低音炮的输出。目前我使用的这套设备配置如下：奥诺鲁斯 D4 Pro放大器在处理HDMI和光纤输入等信号时，会为低音炮配备低通滤波器，同时为卫星音箱配备高通滤波器。这样一来，卫星音箱在高音量下基本不会发生振动失控的情况。只有当音量过高时，卫星音箱才会因机械部件超出其最大振幅范围而开始失真或损坏。

与之相比，之前的低音炮设计这款音箱采用2×4英寸长抛式低音单元，其中的6.5英寸低音炮同样能达到30Hz的低频响应，但效率更高，因此音量更大——1瓦输出时声压级可达89分贝，而软悬挂式音箱的声压级则为83分贝。附件中附有REW软件测量的近场声压曲线图。与Dayton Audio的两只4英寸长抛式低音单元，或一只5英寸Tang Band低音炮相比，Peerless这款音

这款分音放大器采用AB类放大方式，输出功率达100W(8欧姆负载)，相较于以往设计中常见的D类放大器，其音质更为出色且更具温暖质感。它无需外接电源适配器

替代方案：带或不带蓝牙功能的D类2.1放大器(见第五张照片)。其优势在于价格稍低，卫星音箱也能供电，无需额外外置放大器。由于我不想为此重新设计整个系统，所以有一块适配板可安装在D类放大器机箱内，无需其他改动。缺点是功率稍弱，且需外接电源。不过，这套售价约200美元的音响系统性能出色，既可通过RCA接口连接电脑或电视，也能通过蓝牙连接手机或笔

音箱箱体内部尺寸为655毫米，这会导致约260赫兹的驻波现象，即便100赫兹处已安装低通滤波器，驻波现象依然明显。为消除驻波影响，需采取相应措施。亥姆霍兹共振器把它建在顶部区域，免得你对那奇怪的内部结构感到好奇。为了把它调试到理想状态，我花了不少功夫。不过这样一来，既省去了花200美元购买陷波滤波器被动元件的开支，也省去了大量阻尼材料的费用。

印刷：

需要Core XY打印机——我不确定床板升降器是否能在不降低速度的情况下处理重达2公斤的物件。不过或许可以一试。

打印时间至少需要一周，所以要确保你的打印机状态良好。 我用的是PLA哑光材料，来自eBay或阿里巴巴上的Sunlu/Jayo品牌的5公斤廉价线材。如果你有自动换线装置

经过充分清洁的PEI打印板能确保与打印平台充分粘附。关闭辅助冷却功能可防止零件变形。我的部分打印件确实出现了轻微变形，幅度约1毫米，但变形后的零件是从磁性底座上向上翘起的，而非从打印平台上脱落。

建议使用0.6毫米喷嘴，层高设为0.24毫米。我尚未用0.4毫米喷嘴测试过，不过应该也能正常打印，但打印时间会延长30%。采用25%的格洛伊德填充模式，可有效防止翘曲现象。

只要在打印平台上摆放位置正确，任何部件都不提供支持服务是 所需的——所有支撑结构均设计有可分离的翼片、墙壁和环形部件。

构建平台上各部件的摆放方向如下：

部分	关于打印的指导说明
挡板	构建平台上的优势之处
底座	构建平台上的优势之处
中间部分	构建平台的缺点
顶部	构建平台上的优势之处
适配器，输出电流2.1安培	放在户外搭建平台上的模型

组装：

打印完成后，拆除放大器外壳内置的所有支撑结构，包括底座外侧、箱体中段以及端口周围的支撑。需要将隔板和三个箱体部件粘接在一起，先从隔板开始。我使用了JB Weld塑料粘合剂，因为它在约20分钟后开始固化，但任何环氧胶或建筑用胶水都可以，只要固化时间稍长即可。使用JB Weld粘合剂时，需夹紧固定1小时；使用环氧胶则需24小时。注意避免使用强力胶——其

减震材料：

没必要，大多数传统阻尼材料在低频(<200Hz)时基本不起作用。如果你担心箱体共振问题，可以在箱体内壁使用隔音材料，比如汽车上常用的铝塑复合材料

物料清单：

8 公斤的 3D 打印丝材，价格大概是这样的。人民解放军哑光

6.5英寸扬声器皮尔力 HDS-P830990 型产品，或者选择尺寸相同但带有纸质隔膜的产品，其效率甚至更高。派尔斯 HDS-P830875

A/B 类放大器

爱意玛 2.1声道D类功放

带蓝牙功能的 D 类 2.1 声道放大器

用于放大器的热插件，10个M4型，8.1毫米长；用于扬声器的6个M5型，9.5毫米长——与之前的款式类似。CNC厨房

30厘米长的14G扬声器线缆，用于连接功放与扬声器。

兼容PLA材质的胶水，比如JB Weld 塑料粘合剂(小管子，价格昂贵)或者任意一款您心仪的环氧胶/建筑胶水。

10个10毫米的M4六角螺栓和6个12毫米的M5六角螺栓，材质为不锈钢或发黑低碳钢。
