Zusammenfassung
Dieses Beispiel basiert auf den folgenden Ressourcen:
http://blog.makezine.com/archive/2010/06/make-your-own-gears.html
http://repraprip.blogspot.com/2011/05/inkscape-to-openscad-dxf-tutorial.html
http://www.iheartrobotics.com/search/label/OpenSCAD
Grundlagen der Ausrüstung
Wenn du zwei Dinge über Zahnräder weißt - den Außendurchmesser und die Anzahl der Zähne - kannst du einige einfache Gleichungen verwenden, um alles andere, was du wissen musst, zu finden, einschließlich des korrekten Mittenabstands zwischen ihnen.
- Anzahl der Zähne (N)
-
Wie viele Zähne gibt es im Zahnrad?
- Wurfdurchmesser (D):
-
Der Kreis, auf dem zwei Zahnräder effektiv ineinandergreifen, etwa in der Mitte des Zahns. Die Teilungsdurchmesser von zwei Zahnrädern werden tangent sein, wenn die Zentren korrekt beabstandet sind.
- Diametraler Pitch (P):
-
Die Anzahl der Zähne pro Zoll des Umfangs des Teilungsdurchmessers. Betrachten Sie es als die Dichte der Zähne - je höher die Anzahl, desto kleiner und enger angeordnet sind die Zähne auf einem Zahnrad. Übliche Teilungsdurchmesser für Hobby-Projekte sind 24, 32 und 48. Der Teilungsdurchmesser aller sich verzahnenden Zahnräder muss gleich sein.
- Circular Pitch (p) = pi / P:
-
Die Länge des Bogens zwischen dem Zentrum eines Zahns und dem Zentrum eines neben ihm befindlichen Zahns. Dies ist einfach Pi (ï€ = 3,14) dividiert durch die Diametralpitch (P). Obwohl dies selten zur Identifizierung von Standardgetrieben verwendet wird, benötigen Sie diesen Parameter möglicherweise beim Modellieren von Getrieben in 2D- und 3D-Software, wie wir es hier tun. Wie bei der Diametralpitch muss die Kreis-Pitch
- Außendurchmesser (Do):
-
Der größte Kreis, der die Kanten der Zahnräder berührt. Sie können dies mit einem Messschieber wie Sparkfun.com's # TOL-00067 messen.
Hinweis: Zahnräder mit einer geraden Anzahl von Zähnen sind am einfachsten zu messen, da jeder Zahn einen anderen Zahn direkt gegenüber im Zahnrad hat. Bei einem Zahnrad mit einer ungeraden Anzahl von Zähnen, wenn Sie eine Linie vom Zentrum eines Zahns direkt durch das Zentrum des Zahnrads ziehen, wird die Linie zwischen zwei Zähnen liegen. Also seien Sie vorsichtig bei der Verwendung des Außendurchmessers in Ihren Bere
- Zentrumsabstand (C):
-
Die Hälfte des Zahndurchmessers des ersten Zahnrads plus die Hälfte des Zahndurchmessers des zweiten Zahnrads ergeben den korrekten Mittenabstand. Dieser Abstand ist entscheidend für die Schaffung von reibungslos laufenden Zahnrädern.
- Druckwinkel:
-
Der Winkel zwischen der Aktionslinie (wie der Kontaktpunkt zwischen Zahnrädern beim Drehen verläuft) und der Tangente zum Teilungskreis. Standard-Druckwinkel sind aus irgendeinem Grund 14,5° und 20°. Ein Druckwinkel von 20° ist besser für kleine Zahnräder, macht aber keinen großen Unterschied. Es ist nicht wichtig, diesen Parameter zu verstehen, sondern nur zu wissen, dass der Druckwinkel aller
- Nachtrag:
-
Wie weit der Zahn über den Pitchradius hinausragt.
- Dedendum:
-
Wie tief geht der Zahn, bevor ein Filetiervorgang stattfindet?
- Druckwinkel:
-
Der Winkel zwischen der radialen Richtung und der Tangente zum Zahn am Teilungskreis. 20 ist ein guter Wert.
Einige Regeln
Der Wert des Basiskreises basiert auf dem Druckwinkel.
- 1. Je kleiner der Druckwinkel, desto kleiner ist der Basisradius.
- 2. Das Addendum muss kleiner als das Dedendum sein.
- 3. Das Dedendum muss größer sein als der Unterschied zwischen der Steigung und dem Basisradius.
All diese Gear-Parameter hängen miteinander durch einfache Gleichungen zusammen.
| Um zu bekommen | Du hast | Gleichung |
|---|---|---|
| Diametraler Pitch (P)
Anzahl der Zähne pro Längeneinheit |
Circular Pitch (p)
Anzahl der Zähne (N) & Teilungsdurchmesser (D) Anzahl der Zähne (N) & Außendurchmesser (D)o) |
P=Ï€/p
P=N/D P=(N+2)/Do(ungefähr) |
| Circular Pitch (p)
Länge des Bogens von einem Zahn zum nächsten. |
Diametraler Pitch (P) | p=Ï€/P |
| Wurfdurchmesser (D) | Anzahl der Zähne (N) & Durchmesserteilung (P)
Außendurchmesser (D)o) &Diametraler Pitch(P) |
D=N/P
D=Do-2/P |
| Anzahl der Zähne (N) | Diametraler Pitch (P) & Pitch-Durchmesser (D) | N=P*D |
| Zentrumsabstand (CD) | Wurfdurchmesser (D)
Anzahl der Zähne (N) & Durchmesserteilung (P) |
CD=(D1+D2)/2CD=(N1+N2)/2P |
Anweisungen
Von InkScape zu OpenSCAD
- 1. Öffnen Sie Inkscape (www.inkscape.org - kostenloses, Open-Source-Vektor-basiertes Zeichenprogramm) und erstellen Sie ein neues Dokument (STRG+N).
- 2. Gehen Sie im Dateimenü zu Dokumenteigenschaften und ändern Sie die Standardeinheiten in der oberen rechten Ecke in Zoll (SHIFT+CTRL+D). Dadurch werden die Lineale von Pixeln in Zoll umgewandelt.
- 3. Erstelle ein Zahnrad:Erweiterungen > Rendern > Gear.
- 4. Das Dialogfeld ermöglicht es Ihnen, zu spezifizieren
- Anzahl der Zähne
- Runder Pitch, px
- Druckwinkel
Wählen Sie 28 Zähne mit einer Kreisverzahnung von 24. Klicken Sie auf Anwenden, dann schließen Sie das Dialogfeld, und Ihr Zahnrad sollte angezeigt werden.
- 5.Aus Dustyn Roberts' Gear-Tutorial
Hinweis zur Kreisverzahnung: In Inkscape wird die Kreisverzahnung in Pixel angegeben, nicht in Zoll, wie wir es in den Gleichungen in der obigen Tabelle gewohnt sind. Sie können verschiedene Übersetzungsverhältnisse erhalten, indem Sie einfach eine Kreisverzahnung wählen, die gut aussieht, und die Anzahl der Zähne variieren. Wenn Sie jedoch Zahnräder herstellen möchten, die mit handelsüblichen Zahn
Da der diametrische Pitch (P) = Ï€/kreisförmiger Pitch (p) ist, beträgt der diametrische Pitch (P) in Zoll = Ï€/0,267 = 11,781. Sie werden keine Standardgetriebe mit einem diametrischem Pitch von 11,781 finden. Gängige diametrische Pitches sind 24, 32 und 48. Wenn Sie also planen, Getriebe herzustellen, die mit Standardgetrieben kompatibel sind, beginnen Sie mit dem
9. Wenn alle Knoten ausgewählt sind, klicken Sie auf "Neue Knoten in ausgewählte Segmente einfügen".
Drücke ein paar Mal, wenn du ein glatteres Objekt möchtest, aber übertreibe es nicht.
Das sieht viel besser aus. Die Linien sind gerade, aber aufgrund der schieren Anzahl sieht man eine Kurve!
11. Wählen Sie alles aus, gehen Sie dann zu Dokumenteigenschaften [Shift+Ctrl+D] undPassen Sie die Seite an die Auswahl an..
12. Speichern Sie die Datei jetzt alsEtwas.dxf. Du wirst auswählen müssen.Desktop-Schneideplotter (R13)in der Dropdown-Box für den Typ.
Die Dialogbox HILFE sagt dir, dass du nur bestimmte Elemente exportieren kannst - Lowpolylines, die exportiert werden.
13. Speichern Sie die Datei im selben Ordner, in dem Sie Ihre openSCAD-Datei speichern werden.
14. Achten Sie darauf, Ihre ursprüngliche .svg-Datei nicht zu überschreiben, wenn Sie später Dinge bearbeiten möchten. Es ist viel einfacher, mit Objekten als mit Pfaden zu arbeiten.
linear_extrude(file = "Etwas.dxf", Höhe = 10, Zentrum = true);
18. Du kannst mehrere .dxf-Dateien exportieren und sie in OpenSCAD kombinieren. Wenn du verschiedene Pfade verwendest, denke daran,GewerkschaftDie verschiedenen Pfade.
Du musst berechnen, was der Mittenabstand (CD) deiner Zahnräder ist.
- Beide Ihrer Zahnräder haben eine kreisförmige Teilung von 24 px und einen Druckwinkel von 20°.
- Das große Zahnrad hat 28 Zähne und das kleine hat 14.
- Die Kreis-Pitch in Pixeln zu einer diametralen Pitch in Zoll von 11.781.
Alles, was Sie brauchen, ist diese Zahl und die Anzahl der Zähne auf den beiden sich verzahnenden Zahnrädern, um den Mittenabstand (CD) zu finden.
Verwenden Sie die GleichungCD = (N1 + N2)/2PUnd du wirst feststellen, dass CD = 1,783 ist.

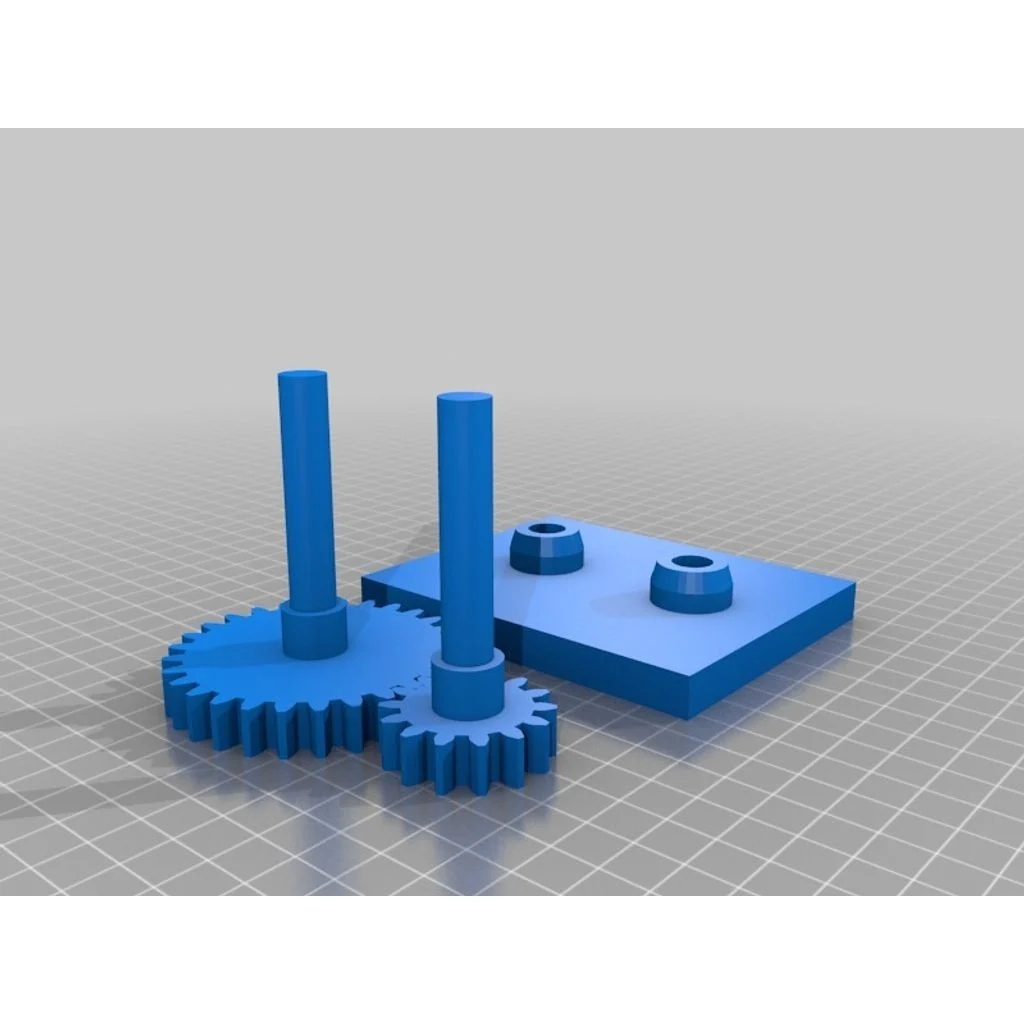

25. Erstellen Sie in OpenSCAD ein neues Dokument.
26. Erstelle eine Basis, die groß genug ist, um die beiden Zahnräder aufzunehmen.
27. Erstelle 2 Löcher in deiner Basis.
0,25 Zoll = 6,35 Millimeter, und Sie müssen Ihre Löcher 0,5 Millimeter größer machen, damit der Dübel passt.
Alternativ können Sie die Pin-Verbindungen von Tony Buser verwenden.
28. Der Abstand zwischen dem ersten und zweiten Kreis muss 1,783" (45,2882 Millimeter) betragen.
29. Kompilieren, exportieren, überprüfen und reparieren, drucken
