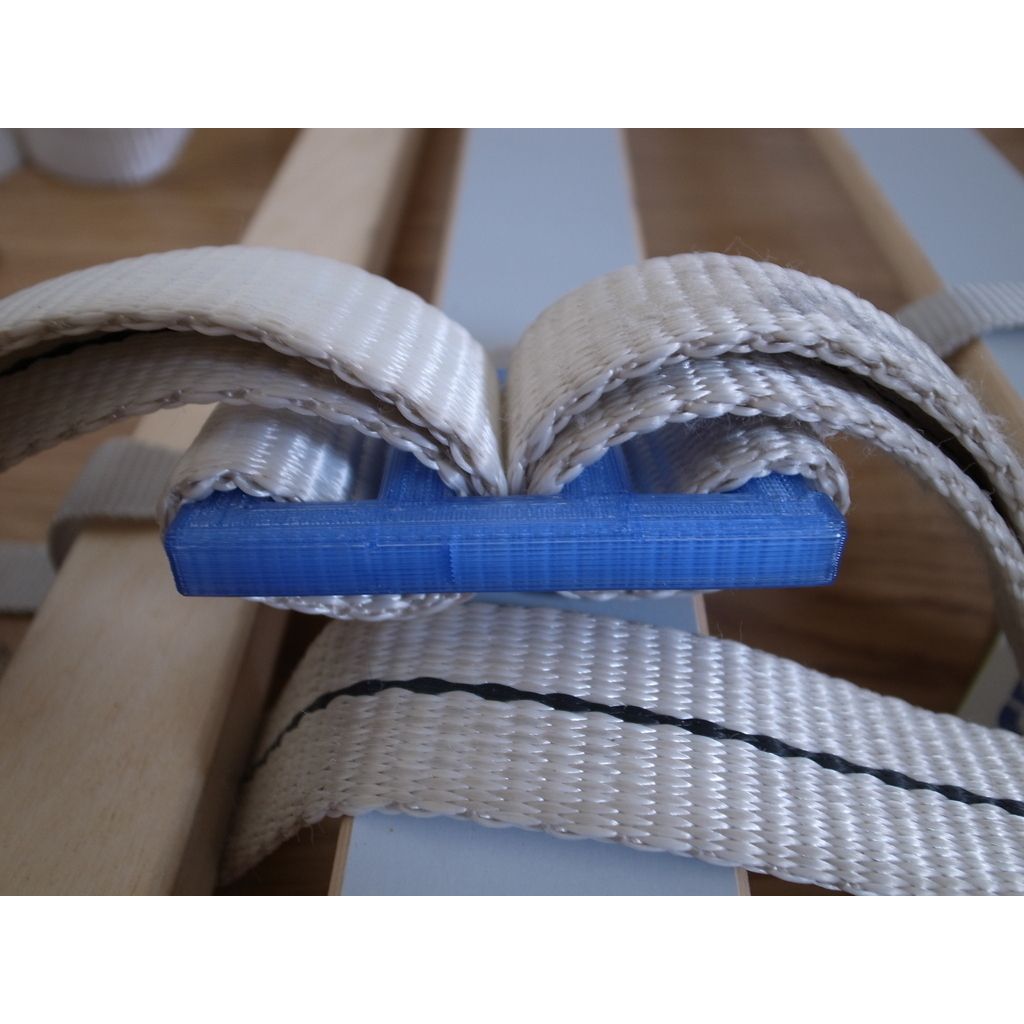

Параметрическая пряжка для соединения и натяжения двух плоских линий. Узел, показанный на картинке, смещается только в одном направлении - если вы прикладываете напряжение к внутреннему концу двух линий. Если напряжение на внешней линии равно или больше, она самоблокируется.

Это небезопасно для любых целей, но я натянул свой (10 мм стержни, твердая печать) до примерно 5 кН.

Параметры:

• Ширина линии, диаметр стержня, общая длина, допуск.
• Смещение от центра (работа с толстыми линиями требует большего расстояния в центре).

Откорректируйте файл SCAD, распечатайте и пристегните ремень безопасности.

Предоставленный STL подходит для линии 30 мм.
