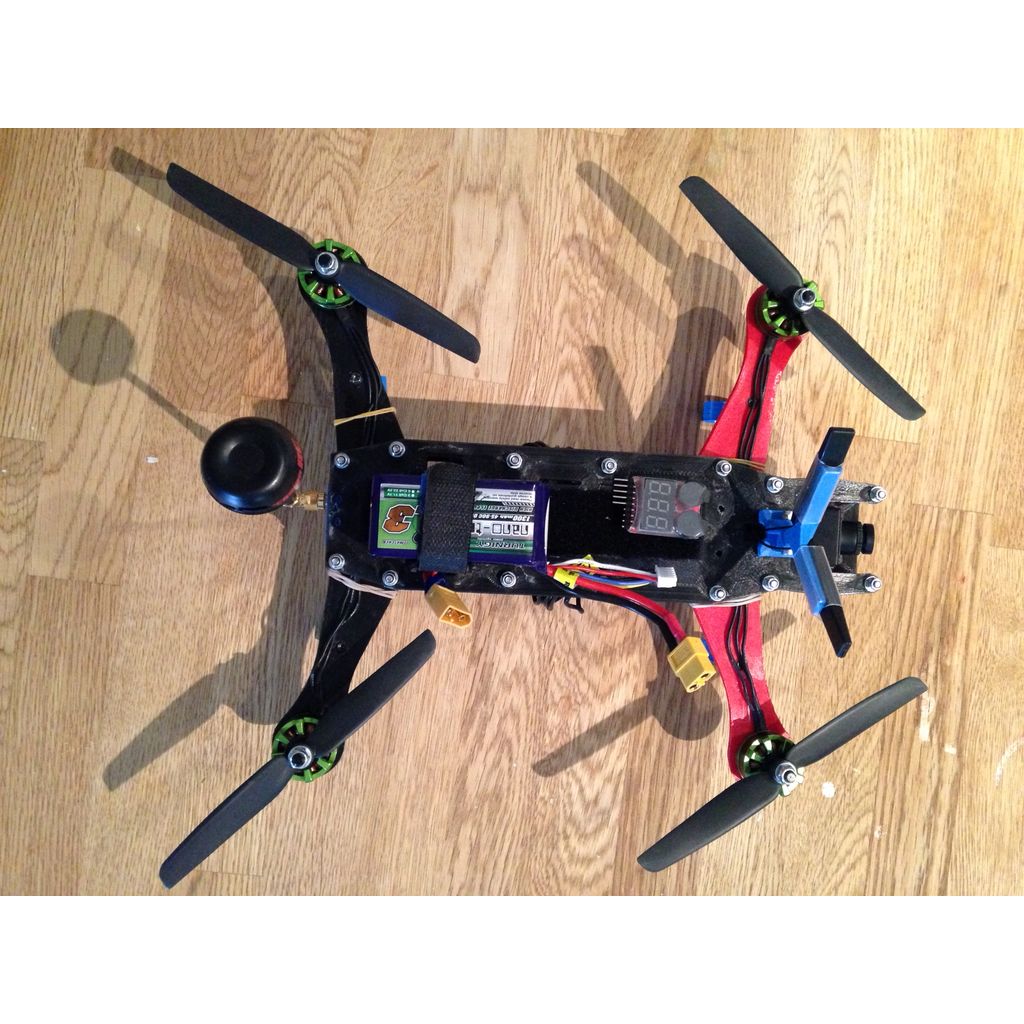

Ein Quadcopter in der Größe 300 für den 3D-Druck. Dieser Quad wurde für die Verwendung mit 6"-Propellern und einem Q-Brain ESC entwickelt. Sie müssen keinen Q-Brain verwenden, aber er integriert sich gut in den Rahmen und sorgt für ein ordentliches Kabelmanagement ohne ein Stromverteilungsboard. Die Arme sind einzigartig und tragen jeweils 2 Motoren, was die Stärke erhöht und die Befestigung
Ich habe mir nicht die Mühe gemacht, an diesem Punkt eine Aufnahmekamera-Halterung zu entwerfen, weil ich das zusätzliche Gewicht/die Kosten nicht will und meine Dominator-Brille einen eingebauten DVR hat. Eine einfache Änderung der Oberplatte, falls ich meine Meinung ändere.

Hinweis: Eine "Split Frame"-Datei wurde für diejenigen mit einem Bett von weniger als 10" hinzugefügt. Nach dem Drucken ist ein Kleben erforderlich.

BOM:

Druckteile (siehe Anleitung)

Elektronik:
Flugsteuerung mit seitlichen Stiften wie eine CC3D.
Rx wie X6R
ESC wie Q-Brain 4x20 oder 4x25, 4S-fähig.
Buzzer bei niedrigem Akkustand
Motoren mit einem Schraubenmuster von 16x19, Größe 2204/06/08, 1900-2300 kV.
XT60-Stecker für ESC zu Q-Brain-Stromkabeln
2mm-Kugelverbinder für Q-Brain zu Motoren x12
Batterie, 1300-2200mAh, 4S, XT60-Anschluss x2-6
Kamera, 25x25-Board im Gehäuse (oder kleiner)
VTx, wie Fatshark 250mW oder 600mW.
Googles wie Fatshark Dominators (mit Rx-Modul und Batterien)
Antenne wie Fatshark Spironet oder Bluebeam Ultra (Paar erforderlich)
Radio wie Taranis X9D+
Batterieladegerät wie IMAX B6

Hardware
M3x45mm Sechskantschrauben x12
M3x40mm Sechskantschrauben x6 + Ersatzteile (Landestützen)
M3x8mm für Motoren x16
M3x10mm für Kamera x1
M3x16-20mm für RX-Halter
M3 Nyloc Muttern x20
M3-Wascher x26
Haushaltsgummibänder zum Halten von Motorleitungen, man könnte sie auch einfach mit Klebeband befestigen.
Velcro-Streifen (meine Präferenz für alle Elektronik außer FC)
Velcro-Gurt für Batterie
Schaum- oder Gel-Pad für Flugsteuerung (optional)
Schrumpffolie zum Verkabeln und Halten der Rx-Antenne.

Sonstiges:
Respekt!
6030, wenn du gerade erst anfängst (kannst dich immer noch richtig bewegen!)
6040 oder 6045 ansonsten.
M5 Nyloc-Muttern und Unterlegscheiben für Stützen (es sei denn, Sie haben mehrrichtungsgewinde oder eine Befestigung in einer anderen Größe)

Du brauchst ein Bett, das größer als 200x200 (8"x8") ist, für die oberen und unteren Platten. DRUCKE NICHT PLATTEN UND ARME MIT 100% INFILL, du wirst unnötig schwer sein.

Benötige 2 Arme, 1 Oberplatte, 1 Unterplatte, 2 Stifte von 22 mm, 2 Mittelschilder, 1 Kameraschild, 1 Rx-Halter.

Für eine 0,4 mm Düse bei 0,2 mm Schichthöhen würde ich empfehlen:
Arme
6 unten, 8 oben, 5 Umrisse, 20-30% geradlinige Füllung
Ober- und Unterplatte
2 unten, 3 oben, geradlinig.
8-12 Umrisse, 15-25% Wabenfüllung
Material: Ich habe PLA für den Körper und PHA für die Arme und die Spitzen der Landebeine verwendet. Allerdings würde ich PETG empfehlen, wenn du es drucken kannst.

Wenn du dich für den Fatshark 600mw VTX entscheidest:
http://www.thingiverse.com/thing:865127
