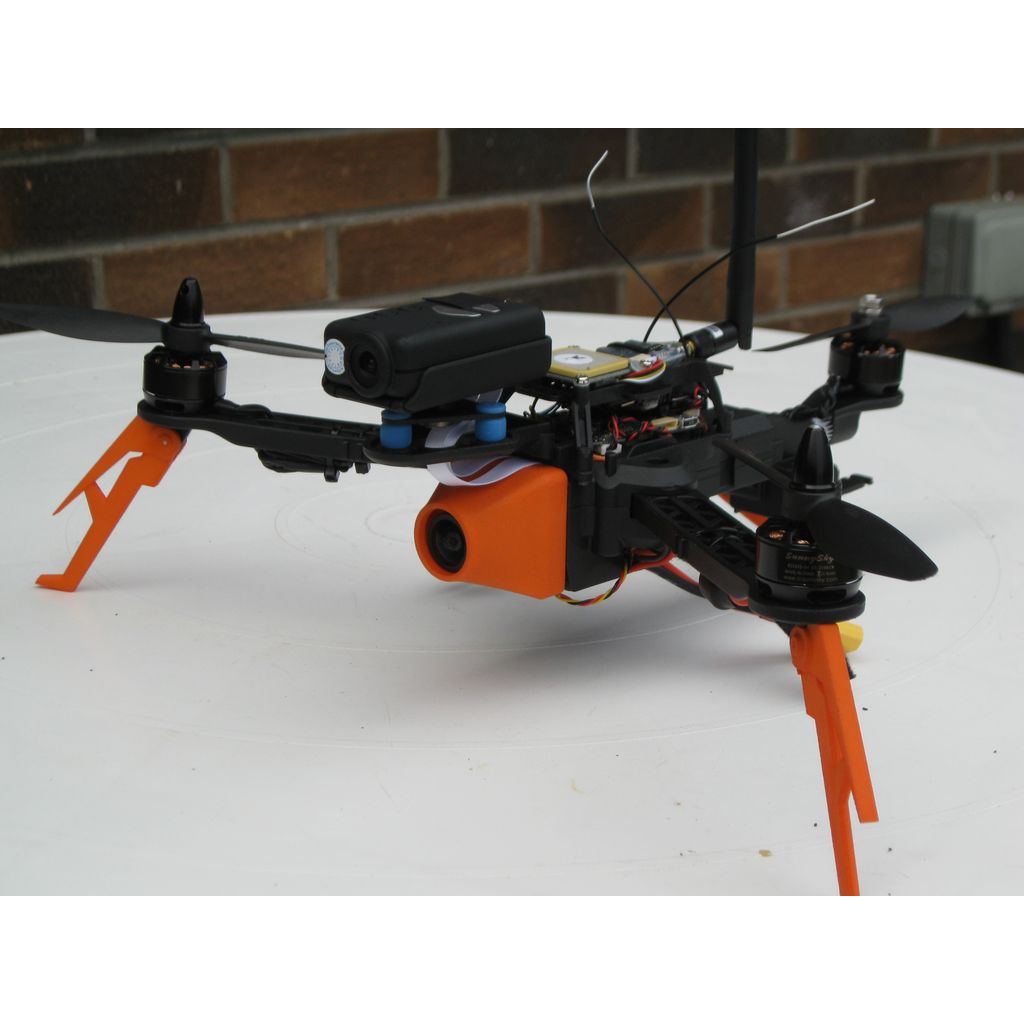

Tenía una cámara de tablero que compré en Banggood y quería adaptarla a mi Quantum Trifecta. Esta es la montura que diseñé para ella.

Utiliza el mismo orificio de montaje que el soporte de la cámara Mobius, por lo que reemplaza a este. La pequeña pieza rectangular se convierte entonces en un nuevo soporte para la Mobius, por lo que se puede utilizar para grabar vuelos mientras que la cámara de la placa se utiliza para FPV.

He incluido los archivos de diseño para Autodesk 123d Design para que puedan ser ajustados, modificados y mejorados.

Detalles en el video en

No hay instrucciones reales. Shapeways hizo la parte difícil por mí. Si no vas a usar la cámara Mobius también, entonces solo necesitas el soporte de la cámara.

Los orificios de montaje están separados por 28 mm y el orificio en el centro tiene un diámetro de 2 mm. La cámara de la placa que utilicé era de 32 mm cuadrados. La medida interior del soporte que hice es de 35 mm cuadrados.

Si estás usando una cámara diferente, comprueba que las medidas sean adecuadas para la tuya según el diseño.

La cámara se puede fijar utilizando tornillos autotaladrantes de 2,5 mm o pernos M2 con inserciones de latón.
