Der Infinity Garden ist meine persönliche Version/Abwandlung desKontinuum Garden, entworfen von den Rasmussen-Brüdern aus Kopenhagen, Dänemark.

Du kannst mehr über ihr tolles Projekt lesen oder ihnen auf dieser Adresse helfen, Mittel zu beschaffen:http://www.indiegogo.com/Kontinuumgarden

Persönlich dachte ich, dass ihr Design ein paar Verbesserungen gebrauchen könnte, also habe ich dieses Ding als Proof-of-Concept erstellt und als Möglichkeit, meine Gedanken mit ihnen zu teilen. Ich möchte ihnen nicht die Show stehlen, und ich begrüße es, wenn sie alle meine hier gezeigten Ideen nutzen!

Die größte Verbesserung, die ich anbieten kann, ist, dass alles in meinem Design auf einem Makerbot Cupcake, Thing-O-Matic oder Replicator gedruckt werden kann, was eine maximale Verfügbarkeit fördert.

Mein Design wurde in SolidWorks erstellt, und ich habe eine .zip-Datei beigefügt, die alle meine Originaldateien, Baugruppen, Renderings usw. enthält. Fühlen Sie sich frei, damit zu experimentieren, es zu modifizieren und etwas Cooles daraus zu machen!

Nochmal, das ist nur ein PROOF-OF-CONCEPT, also habe ich die Dübelgrößen nicht im Baumarkt überprüft oder viele der kleinen Details ausgearbeitet. Also wird es noch Anpassungen geben, bevor jemand dieses sehr druckintensive Biest druckt!

Zuerst lassen Sie uns kurz den Kontinuum-Garten der Rasmussen-Brüder besprechen und was genau es ist/tut. Kurz gesagt, es ist ein brillant einfaches hydroponisches Gartensystem, das das "Flood & Drain Sub-Irrigation"-System nutzt. So enthält jede Zelle im größeren Rad eine Pflanze, die in einem hydroponischen Anbaumedium lebt, das sehr wasserabsorbierend ist. Das Rad dreht sich (1 U

Jetzt schlugen die Brüder Rasmussen einen 4-Schritt-Prozess vor:

1. Habe/baue/kaufe einen 3D-Drucker.
2. Verwenden Sie es, um einen gigantischen 1 METER ^3 3D-Drucker zu bauen.
3. Drucke die gigantischen Teile für ihr Gartensystem.
4. Bau es zusammen und bau Dinge an.

Ich persönlich denke, dass Schritt Nummer 2 unrealistisch, unvernünftig und nicht annähernd kosteneffektiv ist für den "Urban Gardening Hipster", den sie mit dieser Erfindung ansprechen wollen.

Also war mein Ziel, eine Version ihres Designs zu erstellen, die auf meinem Thing-O-Matic gedruckt werden konnte, und sie mit ein paar kleineren Teilen aus dem Baumarkt zu ergänzen. Obwohl dies sehr weit davon entfernt ist, fertig zu sein, denke ich, dass es bisher ein Erfolg ist.

Wie Sie in den Renderings sehen können, werden meine Reifen/Räder aus 32 ineinandergreifenden Segmenten konstruiert, die dann von einer Reihe von Metall- oder Druckhalterungen unterstützt werden. Die Schraube, die diese Stützhalterungen befestigt, geht durch das Radsegment und in das vorgebohrte Ende der hölzernen Dübelquerstreben, die den Rest der Struktur bilden.

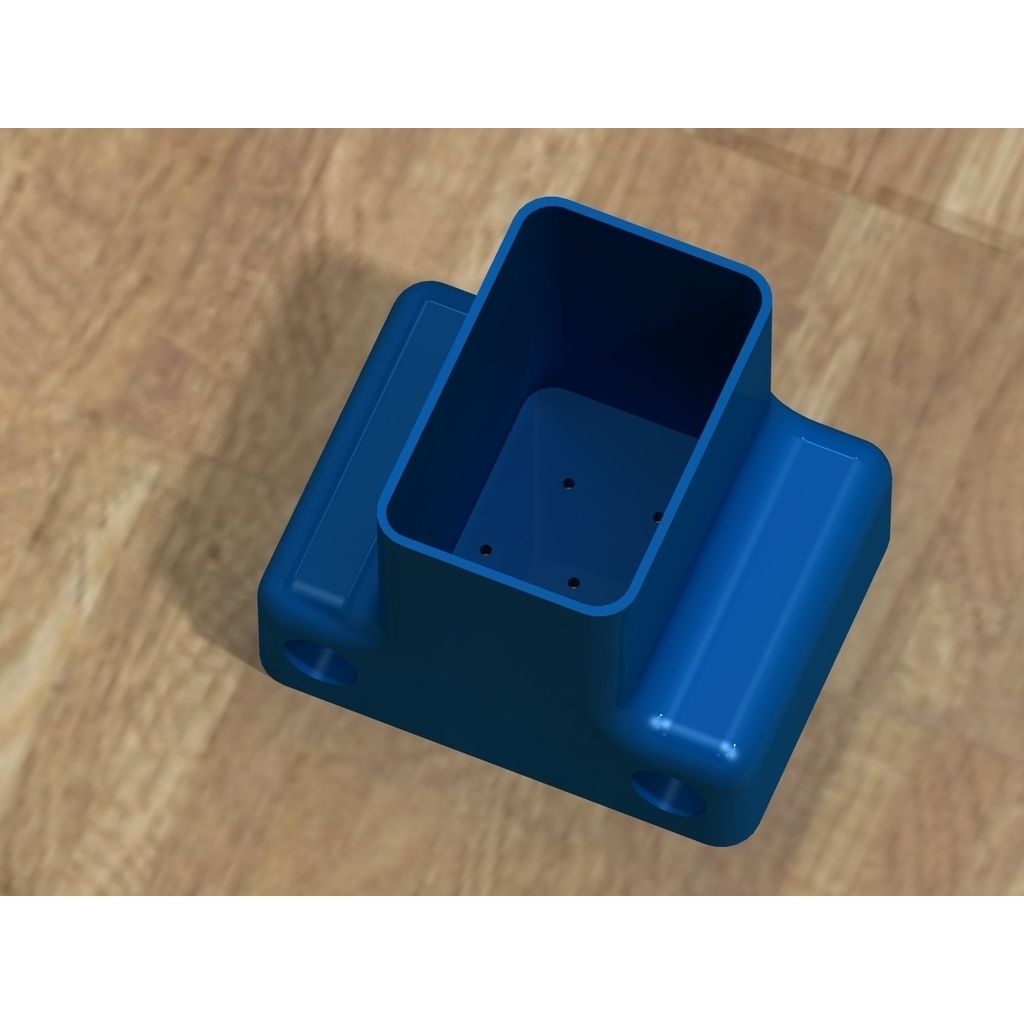

Die Pflanzbehälter gleiten dann auf die genannten Dübel und verriegeln sie so, um ein Herausfallen zu verhindern. Der Boden jedes Pflanzbehälters hat 7 Löcher, die es dem Wasser ermöglichen, beim Eintauchen einzudringen.

Anstatt dieses riesige Rad wie ein riesiges Zahnrad zu haben, wie sie es entworfen hatten, sitzt meines auf zwei Querstangen im Wasserbehälter. Diese sind mehr Holzdübel, die in Lager in der Seite des Tanks aufgehängt sind und von einem Stück Gummischlauch/-schlauch bedeckt sind, um zusätzliche Traktion zu erhalten. Ein Ende jedes dieser "Antriebsdübel" ist mit einer Riemenscheibe ausgestattet, die

Ich habe immer noch viel hinzuzufügen, einschließlich:

--Der Motor und der Riemen

--Die Lichtleiste

--Ein Reservoirtank zur Aufrechterhaltung des Wasserstandes

--Ein einfaches Bedienfeld irgendeiner Art.

Prost, Leute! Ich werde bald ein Update geben!

Kontaktiere mich bei Fragen, Kommentaren, Hassmails usw.
