J'ai renoncé à l'idée de cette tête d'outil et j'ai conçu une plaque adaptatrice pour le Hero Me Gen7. Le support de montage original du CR-10SE pour le CR-Touch peut toujours être utilisé. L'avantage est le libre choix des ventilateurs et des hotends.

________________________________________________________________________________________________________________________________________________

J'ai dû limer un peu l'entretoise arrière gauche du lit d'impression, juste en la biseautant un peu du côté afin que la tête de la vis ait de l'espace. Parce qu'elle heurtait la tête de la vis du support de la chaîne de câble, le lit d'impression était légèrement incliné.

Alternativement, ajustez le gabarit de forage et augmentez légèrement la distance.

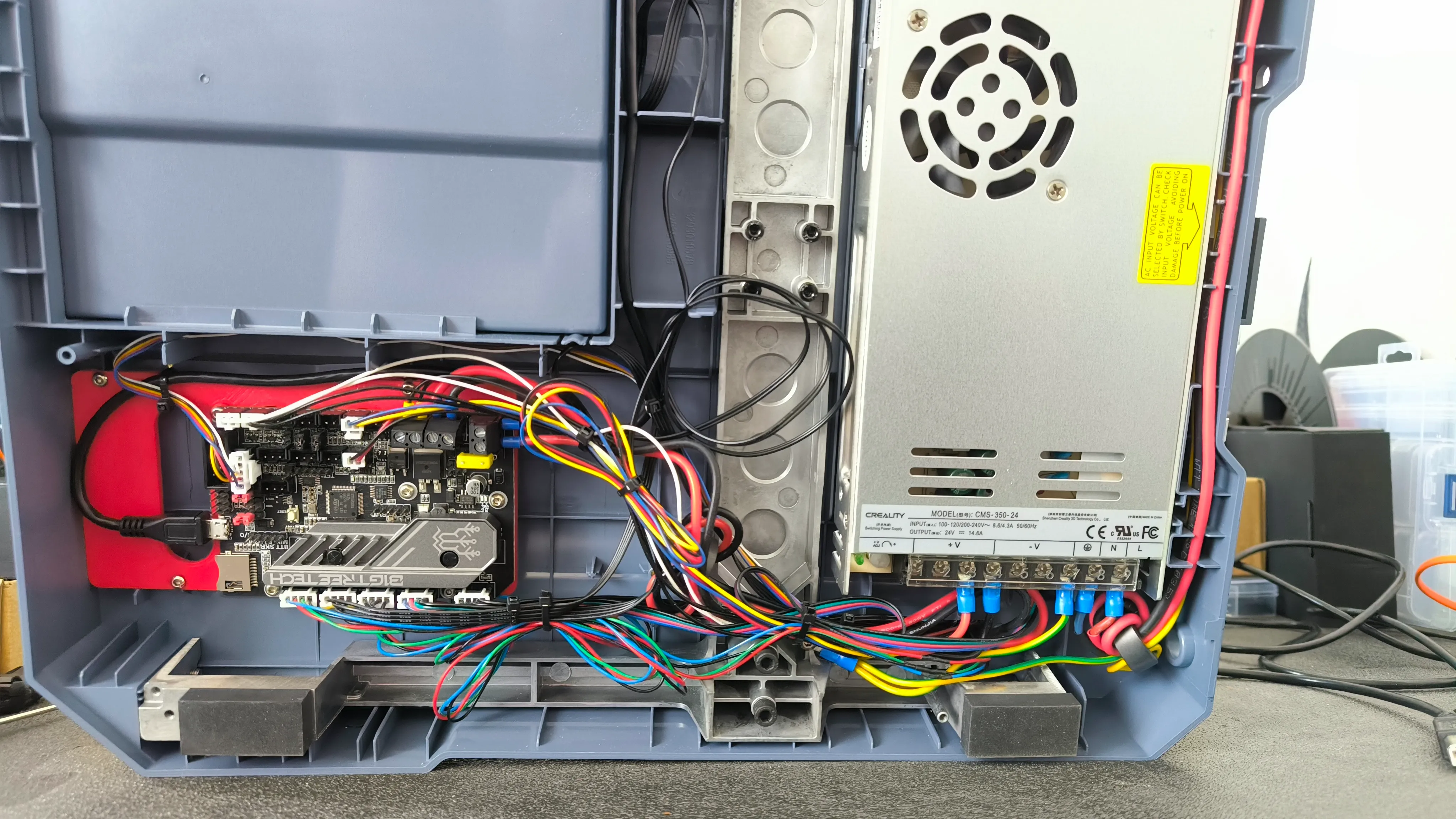

Comme vous pouvez le voir, je préfère les chaînes de câbles, mais beaucoup d'entre vous ne le font pas. Le routage original du câble sur cette imprimante est extrêmement horrible, surtout que le câble passe par le couvercle en bas. Puisque j'ai déjà fait ce changement sur ma Sunlu S8Pro, je veux la même chose ici. Je n'ai jamais eu de problèmes avec les câbles frottés.

Le câble de la plaque de chauffage dépassait trop à l'arrière, alors je l'ai guidé sous le lit avec une chaîne de câble R15 de 7x7 mm, similaire à celle de mon Sunlu. Le guide de câble pour le lit d'impression n'est pas vraiment agréable, mais il fait le travail. J'ai fabriqué un gabarit de perçage pour les trous du chariot Y, qui est fixé par le dessous.

Pour le support sur la base de l'imprimante, l'ouverture a dû être légèrement agrandie vers l'arrière, car certains câbles doivent également être acheminés à travers. Quelques entretoises doivent être coupées sur le dessous du boîtier de l'imprimante.

Je ne peux pas télécharger plus de 9 images ici, sur Thingiverse (référence : 6670349) ou Printables (https://www.printables.com/model/928214-creality-cr-10-se-chain-mod), où vous pouvez en voir davantage.

La chaîne pour les axes Z et X est une R18 de 10x11 mm.

Tout a été imprimé avec de l'ASA, du moins pour le guide de câble sur le lit d'impression, c'est nécessaire. Le reste pourrait éventuellement être imprimé avec du PLA/PETG.

Ce n'est pas un mod autonome ! Il nécessite également :

- selon le panneau, une ouverture dans le boîtier pour le port USB.

J'ai également modifié la tête de l'outil.
