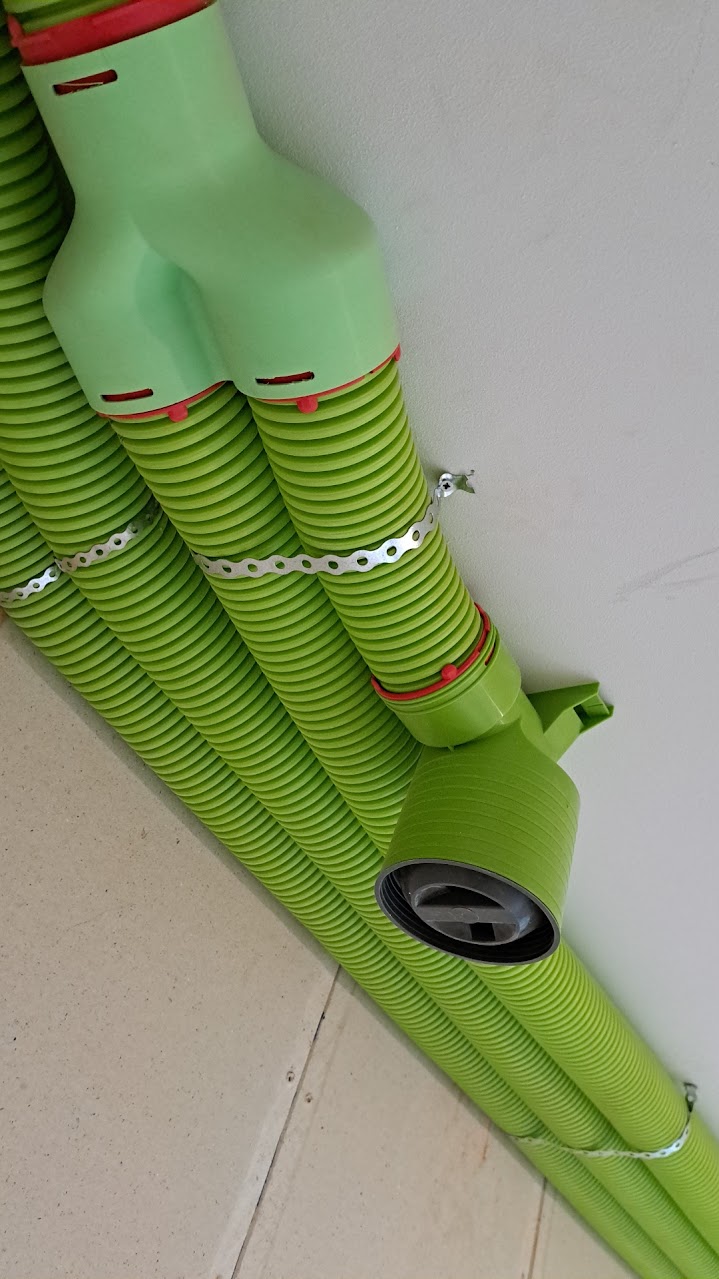

C'est un diviseur Y conçu sur mesure pour le système de ventilation Ubbink Air Excellent de 90 mm. J'ai créé cette pièce pour diviser un seul conduit de 90 mm en deux conduits séparés, ce qui me permet de répartir le flux d'air de manière plus uniforme sur deux sorties dans une chambre à coucher.

En utilisant ce diviseur, j'ai pu réduire le bruit du flux d'air dans la pièce et améliorer l'efficacité et le confort de mon système WTW (ventilation avec récupération de chaleur). Le résultat est un fonctionnement plus silencieux et une meilleure distribution de l'air - particulièrement utile dans les pièces où une seule sortie d'air crée un flux d'air ou un bruit perceptible.

Le séparateur a été imprimé en utilisant du PLA standard et s'adapte étroitement aux gaines flexibles du système Ubbink Air Excellent. Je recommande d'utiliser du ruban adhésif ou des pinces à tuyau pour un joint étanche, surtout s'il y a de la pression dans le système.

Caractéristiques :

Convient pour les gaines Ubbink Air Excellent de 90 mm.

Des courbes internes lisses pour un flux d'air optimisé.

Reduit le bruit en divisant le flux d'air en deux sorties.

Imprimable sur des imprimantes 3D standard sans supports (selon l'orientation).

Réglages d'impression :

Matériau : PLA ou PETG.

Hauteur de la couche : 0,2 mm.

Remplissage : 20–30 %

Aucun support nécessaire (si imprimé à la verticale avec un bord)

Remarque :
Il s'agit d'un design fonctionnel qui a bien fonctionné dans mon installation, mais les dimensions peuvent varier en fonction de votre système de conduits spécifique ou des tolérances de votre imprimante 3D. Vous devrez peut-être légèrement redimensionner ou poncer la pièce pour un ajustement parfait.

Dites-moi si vous aimeriez voir une version avec un angle ou une taille différents - je suis heureux de partager des améliorations !

Si vous voulez faire des améliorations vous-même, n'hésitez pas à le faire dans Onshape :

https://cad.onshape.com/documents/07b66adbd3ee3a465f395197/w/f46a5329265096f9ee1e2858/e/9d0d0f1b2ae682739f5daef2?renderMode=0&uiState=688f2328eceb015fcaa5013b
