Affichage avec entrée série double.

Pour suivre la communication dans un système (Wifi, radio Lora, etc.) tant du côté de l'envoi que de la réception.

En temps réel, j'ai construit celui-ci. Il a deux microcontrôleurs STM32F103 indépendants et deux ST7789.

Des TFT assemblés ensemble, un pour chaque canal série. L'utilisateur peut ajuster le débit de baud, la taille de la police, le défilement.

dans un STM32 sélectionné.

Chaque côté peut afficher 300 ou 1200 caractères à partir d'un tampon de 8192 octets. Si de nouveaux caractères sont reçus,

L'affichage sera rafraîchi.

Les pièces imprimées en 3D sont fabriquées pour l'écran IPS de 1,3 pouce avec connecteur FPC à 12 broches, dont deux sont montées.

Serrés l'un contre l'autre. La même partie 3D contient deux microcontrôleurs STM32 sur le côté arrière. J'ai utilisé

Les puces STM32 sont soudées sur une carte PCB adaptatrice à 48 broches, ce qui est beaucoup plus compact que le Blue Pill. Pour un coût minimal.

Le système n'a besoin que d'un cristal, de quelques condensateurs et résistances. J'utilise un fer à souder à pointe fine à 310C.

Pour souder la puce (0,5 mm entre les broches) sur le PCB de l'adaptateur, ainsi que pour souder des fils émaillés de 0,25 mm.

Sur le connecteur FPC (0,7 mm entre les broches). Appliquez une fine couche de pâte de flux sur le PCB. Positionnez-le.

la puce dessus. Commencez par une broche d'angle. Gardez le fer à souder dans l'axe de la broche, et faites fondre très peu de matière.

De la soudure fraîche sur la pointe, touchez la pointe de la soudure à la pointe/extrémité de la broche du chip (jamais du côté), laissez-la.

Réchauffez et vérifiez le résultat. Prenez 2-3 broches maximum à la fois. Si deux broches s'écoulent ensemble, retirez l'excès de soudure avec de la litze.

Le connecteur FPC est câblé de la même manière.

Le boîtier plus grand peut accueillir les contrôleurs chinois Blue Pill STM32F103 si vous préférez.

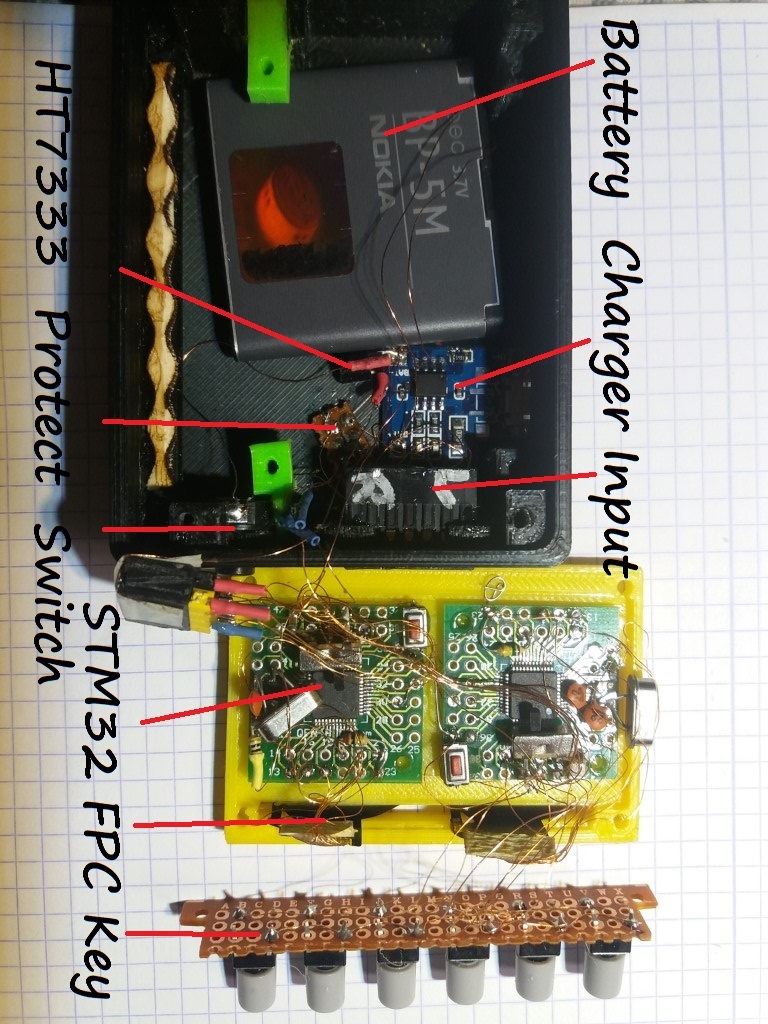

Fourni intégré : batterie de téléphone Li-Ion, chargeur TP4056, interrupteur de lampe torche rond, HT7333. Remplacez la résistance de 1,2 kOhm sur la carte TP4056 (pin 2 sur le circuit intégré) par une de 5,6 kOhm pour réduire le courant de charge à 200 mA.

Les boutons de gauche à droite : faire défiler vers le haut, faire défiler vers le bas, sélectionner à gauche, sélectionner à droite, taille de la police, vitesse de transmission.

Gauche et droite sélectionnent le microcontrôleur qui répond aux boutons-poussoirs.

Le microcontrôleur quitte le menu de configuration lorsque le signal est détecté sur l'entrée série.

Afficher les données hexadécimales : Remplacez tft.write(buf[j % bufsize]); par tft.print(buf[j % bufsize],HEX); et imprimez également un délimiteur dans le code.

Définissez "gauche" ou "droite" dans le code (boucle principale) en fonction du côté dont le code est compilé.

Des pièces disponibles sur Ebay, Aliexpress.

Réglages d'impression.

Marque de l'imprimante :

Anet.

Imprimante :

Résolution :

200

Remplissage :

Filament :N'importe quel PLA noir, vert.

Catégorie : Électronique
