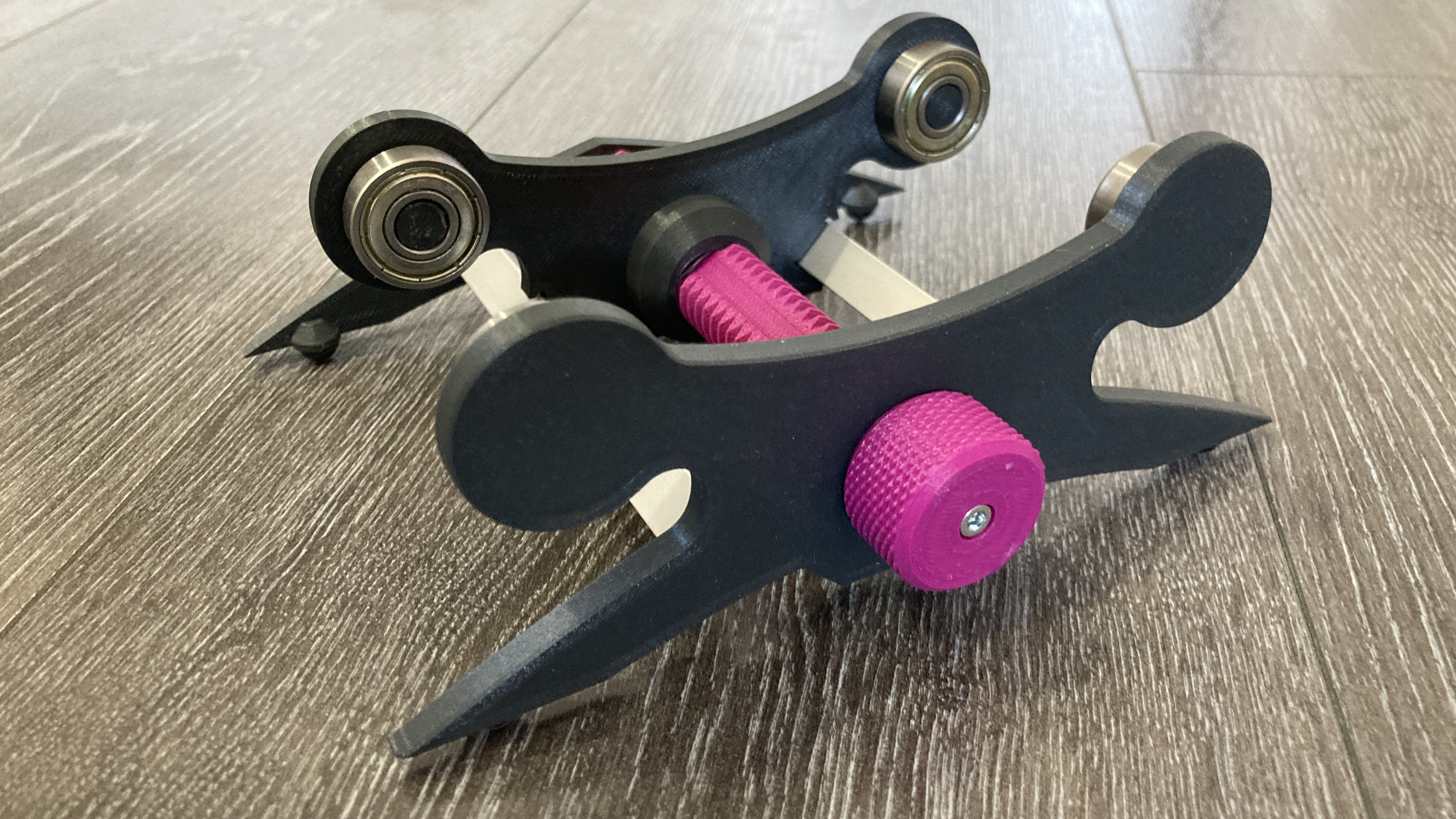

Soporte de carrete simple con perilla de ajuste para diferentes carretes. Se puede usar para carretes de 250 g, 300 g, 500 g, 750 g, 1 kg o más grandes, hasta carretes de 105 mm de ancho.

Todas las piezas impresas con Filaplast mate antracita y PETG mate violeta.

La altura de la capa de 0,2 mm debería funcionar perfectamente. Algunas partes necesitan ser rotadas. Para referencia, compruebe la pantalla de impresión de Slicer.

Hay dos opciones para imprimir, solo dos partes son diferentes, porque usé dos tornillos diferentes para el ensamblaje. Uno es un tornillo estándar que tiene un agujero para un tornillo M6 y el nuevo tiene un agujero para un tornillo M3, lo mismo ocurre con la parte trasera del soporte. En caso de usar el diseño original, necesitarás un tornillo M6x15 ISO 7380 o DIN 912 con una arandela M6 y un tornillo M3x12

Post-impresión.

Primero, retire el soporte de Thread_rod_V1 y corte el plástico extra en el cilindro para obtener una forma redonda que encaje dentro del orificio de Spool_holder_1_V1. Si es necesario, use papel de lija para obtener una superficie lisa que encaje mejor con la parte 1.

Añade rodamientos a las piezas Spool_holder_1_V1 y Spool_holder_3_V1. Si no encajan bien, usa un poco de pegamento CA para asegurarlos.

Corta 2 tubos cuadrados de aluminio de 110 mm de largo y 10x10x1 mm (usa tubos anodizados).
Adjunte los tubos al Spool_holder_2_V1. Deberían encajar muy apretados, si no, use un poco de pegamento (CA o epoxi).

Enrosque juntos Spool_holder_3_V1 y Thread_rod_V1. Al principio, el ajuste será muy apretado, así que gire el tornillo cuidadosamente varias veces hasta que no empiece a girar con una fricción mínima.

Monten juntos Spool_holder_1_V1, Thread_rod_V1 y Knob_V1 y utilicen tornillos M3x12mm para fijar el pomo en su lugar. Luego, simplemente pongan todo junto y aseguren el hilo en el extremo trasero con tornillos M6x15mm (o M3x12 en caso de imprimir piezas con un agujero de 3 mm).

Al final, pegue en la parte inferior del soporte 4 piezas de caucho de silicona autoadhesivo en forma de hemisferio de 8 x 2,5 mm para amortiguadores de gabinete.https://www.aliexpress.com/item/33024350570.html?spm=a2g0o.order_list.order_list_main.19.59821802GcQTOu

EDIT: Se ha añadido el archivo del adaptador de rodamientos para bobinas extra pequeñas. Es una parte opcional, si es necesario, imprima esa parte 4 veces.
