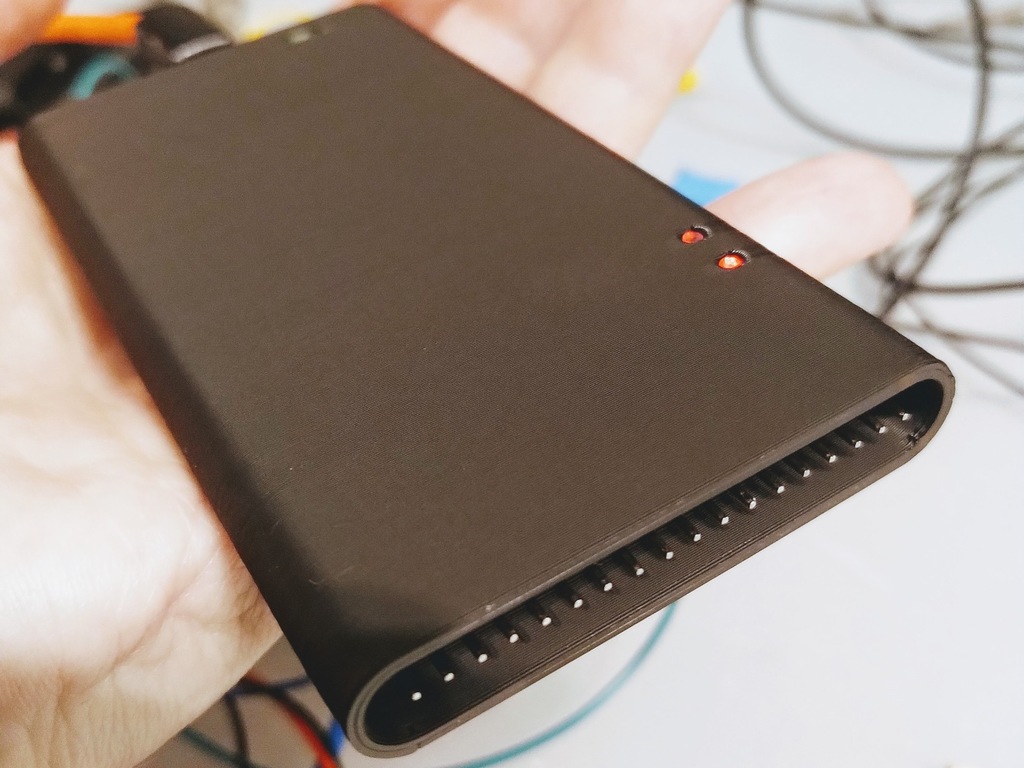

C'est un boîtier pour le Open Bench Logic Sniffer inspiré de certains boîtiers en aluminium extrudé génériques, mais imprimé en 3D.

Le PCB glisse à l'intérieur de la coque, puis le capot recouvre le côté où se trouve le réceptacle USB et est monté avec deux vis M2x4-10 mm à tête fraisée.

Il existe un diffuseur LED optionnel qui peut être imprimé en utilisant un filament transparent. Il s'adapte parfaitement, mais je recommande d'appliquer une goutte de colle CA près de chaque trou. Le montage à l'intérieur de la coque nécessite un peu de patience, un cure-dent ou un outil similaire peut aider à l'insérer une fois positionné. Mieux vaut essayer plusieurs fois avant d'appliquer la colle.

Imprimez la coque verticalement, avec les entrées à l'envers, avec un support (touchant la plaque de construction) ; le capuchon vers le bas ; le diffuseur tel que fourni. Imprimez toutes les pièces avec du PLA, une ligne de 0,4 mm et une hauteur de couche de 0,2 mm.

Lien OnShape :https://bit.ly/3wKaUhN

La version 2 de la casquette est légèrement plus épaisse et a un contre-fouillis plus large.
