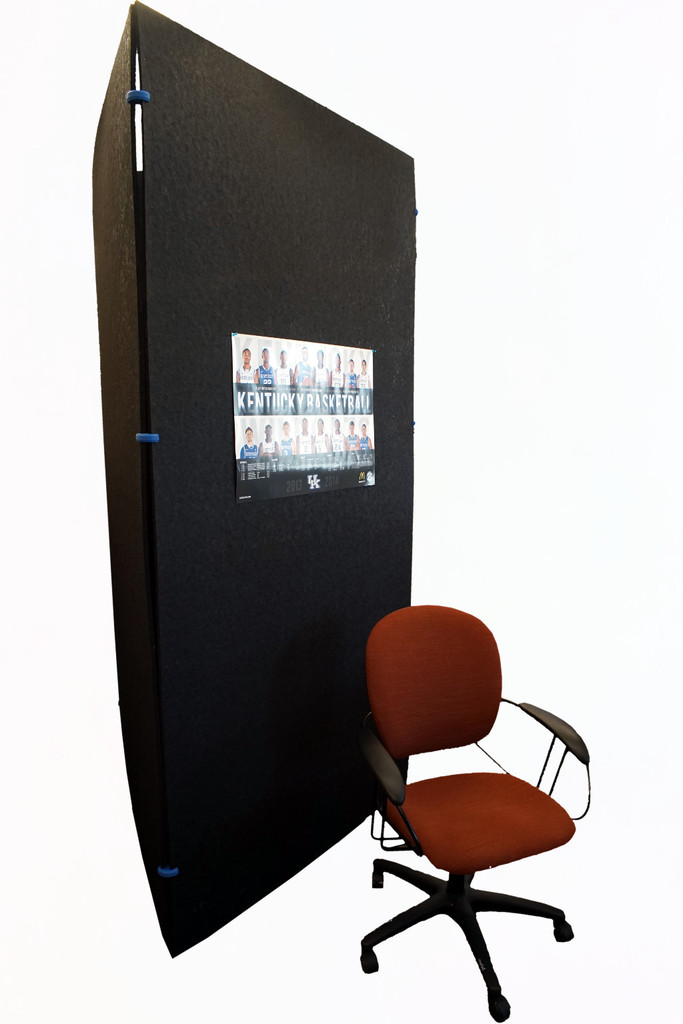

Como presidente del programa técnico de IEEE SoutheastCon 2014, necesitaba decidir cómo se exhibirían los pósteres de artículos cortos. Quería algo barato, rápido de montar e impresionante... algo que también proporcionara un mejor flujo de tráfico que la disposición habitual de pósteres en línea. Por lo tanto, creé estos monolitos de 8 pies de altura, 4 pies de ancho, independientes y de forma triangular.

Cada monolito consiste en tres hojas de 4'x8' de tablero aislante de sonido negro de 1/2" de espesor (un total de menos de $30) unidas por nueve clips impresos en 3D. Un monolito se puede ensamblar o desensamblar en unos pocos minutos sin utilizar ninguna herramienta. Montas tus pósteres u otros materiales en la superficie del tablero negro texturizado utilizando alfileres de presión

Instrucciones

La idea original de esto fue algo que mi grupo hizo para nuestra exposición de investigación en IEEE/ACM SC2002. En el lado derecho de la foto con la pared de video de la computadora portátil, puedes ver nuestro monolito triangular hecho con cinta adhesiva y planchas de aislamiento de espuma con respaldo de papel de aluminio de 1/2" de espesor y 4'x8'. Eso funcionó bien, pero no tenía suficiente masa para permanecer

El panel negro que absorbe el sonido está disponible en Home Depot y Lowes (y probablemente en cualquier tienda similar) es un material mucho más agradable a la vista y agradablemente más pesado. También es ligeramente más barato que la espuma con respaldo de papel de aluminio, a un poco menos de $10 por hoja de 4'x8' de 1/2" de espesor. Cada monolito requiere tres hojas. Puede pensar que podría cortar las hojas

El truco son los clips impresos en 3D. Tres clips sostienen cada borde del triángulo independiente juntos, por lo que necesitas un total de nueve clips por monolito. Simplemente empujas tres clips en el borde de una tabla y luego empujas el borde correspondiente hacia los clips. Manejar las hojas de 4'x8' es un trabajo de dos personas, pero solo toma unos segundos por clip sin necesidad de herramientas.

Los clips necesitan ser fuertes. El diseño está diseñado para proporcionar esa fuerza con un relleno muy ligero -- utilizamos 2 carcasas de PLA con solo un 8% de relleno. También orientamos las piezas de manera que el relleno rectangular de 45 grados reforzara los puntos clave. Es una impresión fácil. Estábamos un poco apurados, así que imprimimos un conjunto de 9 a la vez en nuestra MakerGear M2 a 120

Probablemente hayas notado que los clips tienen dientes en el interior para agarrar mejor la tabla. En realidad, el grosor de la tabla de 1/2" varía mucho (más de 4 mm) y todos están de tamaño insuficiente -- los dientes hacen que sea fácil empujar mientras permiten que cada clip se sostenga a pesar de las variaciones de grosor. Si por casualidad obtienes una tabla con un grosor significativamente diferente, a
