AVISO: Siento que este diseño ya está desactualizado y hay muchas cosas que habría hecho de manera diferente al diseñarlo. Sin embargo, funciona, pero la distribución del estrés no está muy bien pensada y no hay mucho espacio para montar componentes. Estoy trabajando en un nuevo diseño basado en tubo de carbono que espero lanzar en unos meses, en una configuración de "H", sujetado con componentes impresos en 3D, y especializado para la fotografía aérea lig

El marco Skyblade está diseñado para la fuerza y la imprimibilidad (especialmente para el Printrbot Simple Metal) desde el principio. He basado mi trabajo en otros diseños que he visto en Thingiverse para crear una base para un dron fácil de construir y volar. Este marco se puede ensamblar completamente con ataduras de velcro, (sé que estás pensando que no es muy robusto) pero se siente muy rígido y no he tenido problemas de integridad est

Hay suficiente espacio entre cada uno de los brazos para cuchillas de 10". Estoy usando 10" y se siente muy sensible y estable, pero también tiene mucha potencia para divertirse un poco también!

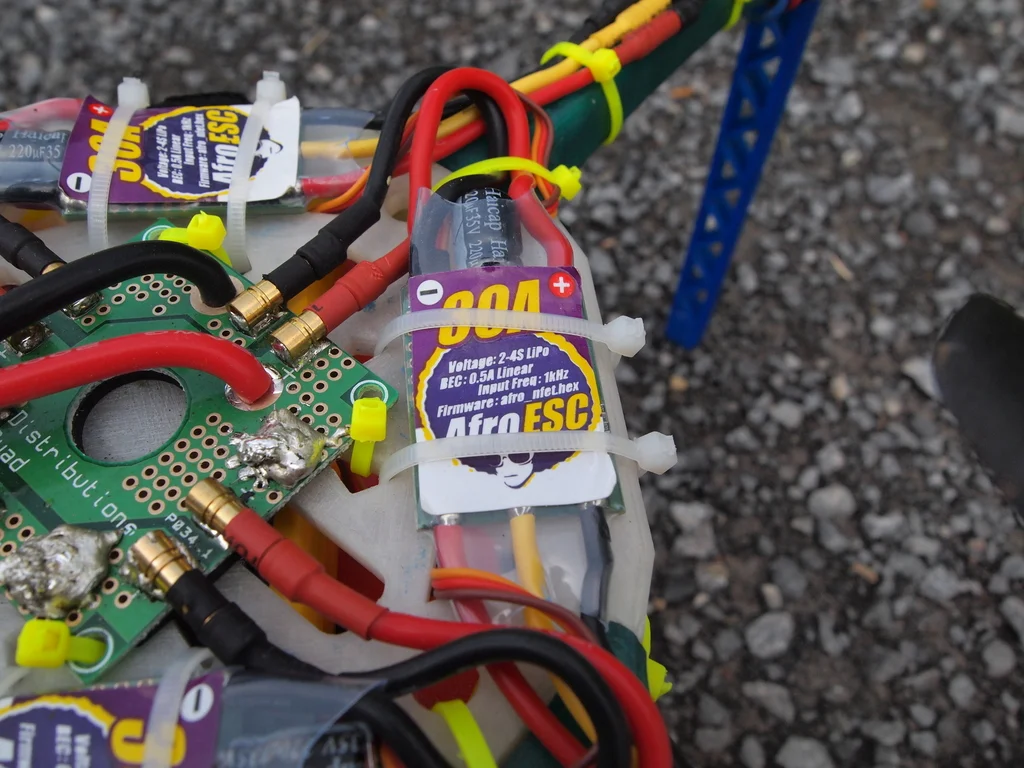

Es muy silencioso con los componentes que uso, creo que esto se debe a los motores Sunnysky. No he tenido problemas de oscilación del controlador de velocidad de los que mucha gente se queja, pero los ESC Afro 30A parecen ser muy buenos.

Tiene orificios de montaje para:
-Controlador de vuelo CC3D.
-Gimbal para cámara de acción Hobbyking.
-Placa de distribución de energía con conector Bullet de Hobbyking.
-Motores SunnySky X2212 KV980 II

Por favor, echa un vistazo a mi blog para ver la lista de piezas y los pasos de construcción:
https://timelapse21.wordpress.com/2015/06/14/skyblade-v1-0-parts-and-assembly-tips-2/

Diseñado usando Fusion360.
