3D Printing Guide: Vernier Caliper

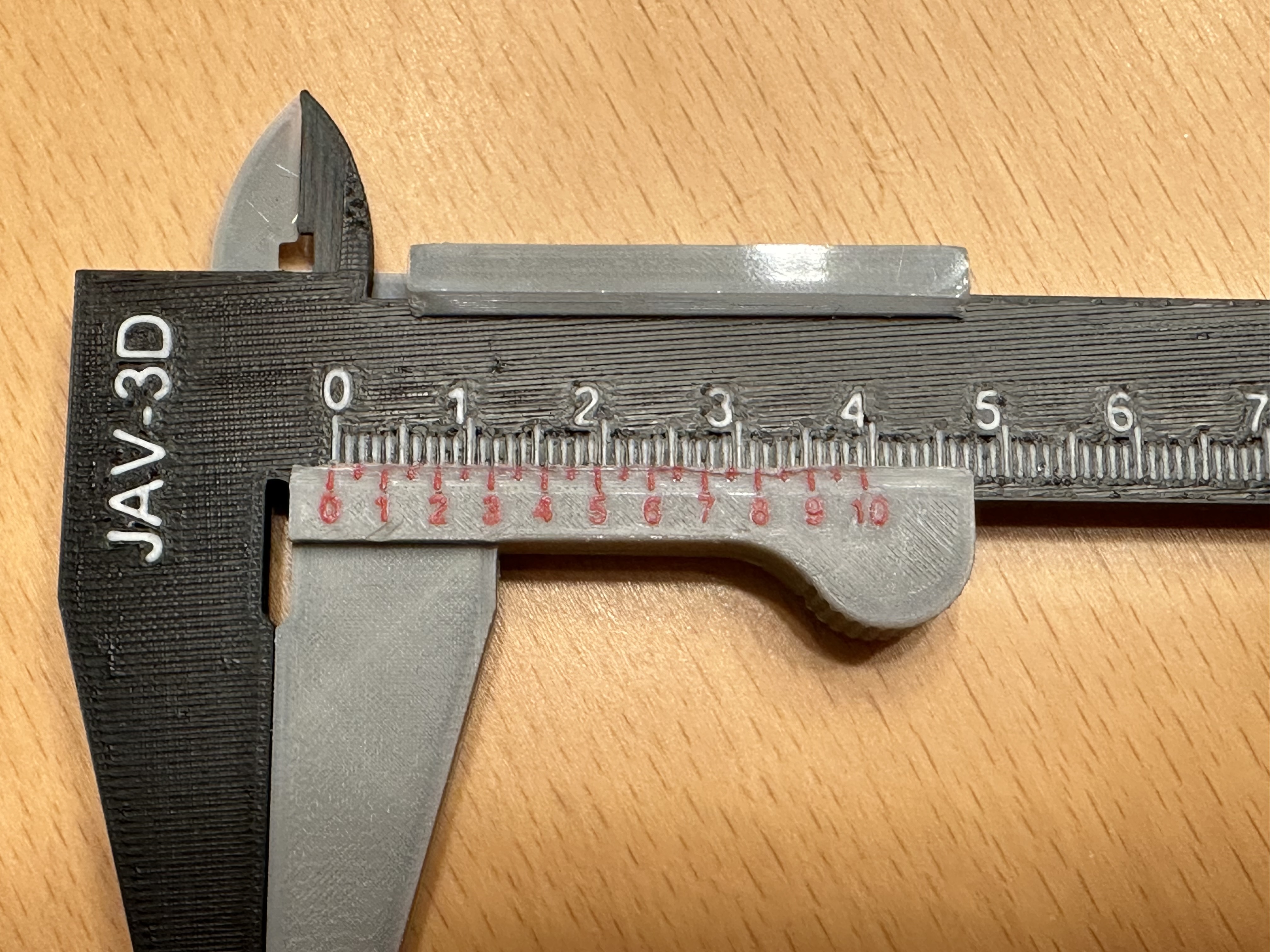

Introduction: This guide describes the 3D printing of a vernier caliper, a versatile measuring tool designed for precise measurements in the two-decimal-point range. The caliper is printed in multiple parts and assembled after printing. Due to its delicate structure, it should be printed with a 0.2mm nozzle.

Materials and Print Settings:

• ASA or ABS are ideal due to their resistance to environmental factors and durability.
• PLA or PETG can also be used if the caliper is not subjected to heavy use.
• Use a 0.2mm nozzle for high detail accuracy and sharp edges.
• A layer height of 0.1 to 0.2mm is recommended to ensure precise measurements.

Printing the Vernier Caliper:

• Print the various parts of the caliper separately, including the ruler and the slider.
• Ensure all details are clear and edges are sharp to allow precise assembly.

Assembling the Vernier Caliper:

• After printing, deburr all parts and remove support structures to ensure smooth movement.
• Assemble the caliper by inserting the slider into the guide on the ruler.
• Test the movement of the slider to ensure it moves smoothly but is not too loose.

Using the Vernier Caliper:

• The caliper is designed to measure inner and outer diameters, as well as depths.
• The accuracy of the caliper depends on the print settings and assembly precision.
• Ideally, it allows measurements in the two-decimal-point range.

Maintenance and Care:

• Keep the caliper clean and free of dust and debris to ensure smooth movement.
• Check regularly for loose parts and correct the fit as needed.

Conclusion:

The 3D-printed vernier caliper is a useful and precise measuring tool that can be easily assembled. Its accuracy depends on the print settings and assembly, but ideally, it can achieve measurements in the two-decimal-point range. ASA or ABS are recommended, but PLA or PETG can also be used. With this guide, you can print a high-quality caliper to meet your needs.

deutsch

3D-Druckanleitung: Schieblehre

Einführung: Diese Anleitung beschreibt den 3D-Druck einer Schieblehre, einem vielseitigen Messinstrument, das für präzise Messungen im 2-stelligen Komma-Bereich ausgelegt ist. Die Schieblehre wird in mehreren Teilen gedruckt und anschließend zusammengesetzt. Aufgrund ihrer filigranen Konstruktion sollte sie mit einer 0,2-mm-Düse gedruckt werden.

Materialien und Druckeinstellungen:

• ASA oder ABS sind ideal, da sie widerstandsfähiger gegenüber Umwelteinflüssen und Abnutzung sind.
• PLA oder PETG können auch verwendet werden, wenn die Schieblehre nicht stark beansprucht wird.
• Drucken Sie mit einer 0,2-mm-Düse für hohe Detailgenauigkeit und scharfe Kanten.
• Eine Schichthöhe von 0,1 bis 0,2 mm wird empfohlen, um präzise Messungen zu gewährleisten.

Drucken der Schieblehre:

• Drucken Sie die verschiedenen Teile der Schieblehre separat, einschließlich des Lineals und des Schiebers.
• Achten Sie darauf, dass alle Details klar und die Kanten scharf sind, um eine präzise Montage zu ermöglichen.

Montage der Schieblehre:

• Nach dem Drucken entgraten Sie alle Teile und entfernen Sie Stützstrukturen, um eine reibungslose Bewegung zu gewährleisten.
• Setzen Sie die Teile der Schieblehre zusammen, indem Sie den Schieber in die Führung des Lineals einführen.
• Testen Sie die Bewegung des Schiebers, um sicherzustellen, dass er sich leicht verschieben lässt, aber nicht zu locker sitzt.

Verwendung der Schieblehre:

• Die Schieblehre eignet sich zum Messen von Innen- und Außendurchmessern sowie von Tiefen.
• Die Genauigkeit der Schieblehre hängt von den Druckeinstellungen und der Montagegenauigkeit ab.
• Im Idealfall sind Messungen im 2-stelligen Komma-Bereich möglich.

Wartung und Pflege:

• Halten Sie die Schieblehre sauber und vermeiden Sie Staub und Schmutz, um eine reibungslose Bewegung zu gewährleisten.
• Überprüfen Sie regelmäßig, ob sich die Teile gelöst haben, und korrigieren Sie die Passgenauigkeit bei Bedarf.

Fazit:

Der 3D-gedruckte Schieblehre ist ein nützliches und präzises Messwerkzeug, das leicht zusammengesetzt werden kann. Die Genauigkeit hängt von den Druckeinstellungen und der Montage ab, aber im Idealfall können Messungen im 2-stelligen Komma-Bereich erreicht werden. ASA oder ABS werden empfohlen, aber PLA oder PETG können auch verwendet werden. Mit dieser Anleitung können Sie eine hochwertige Schieblehre für Ihren Bedarf drucken.
