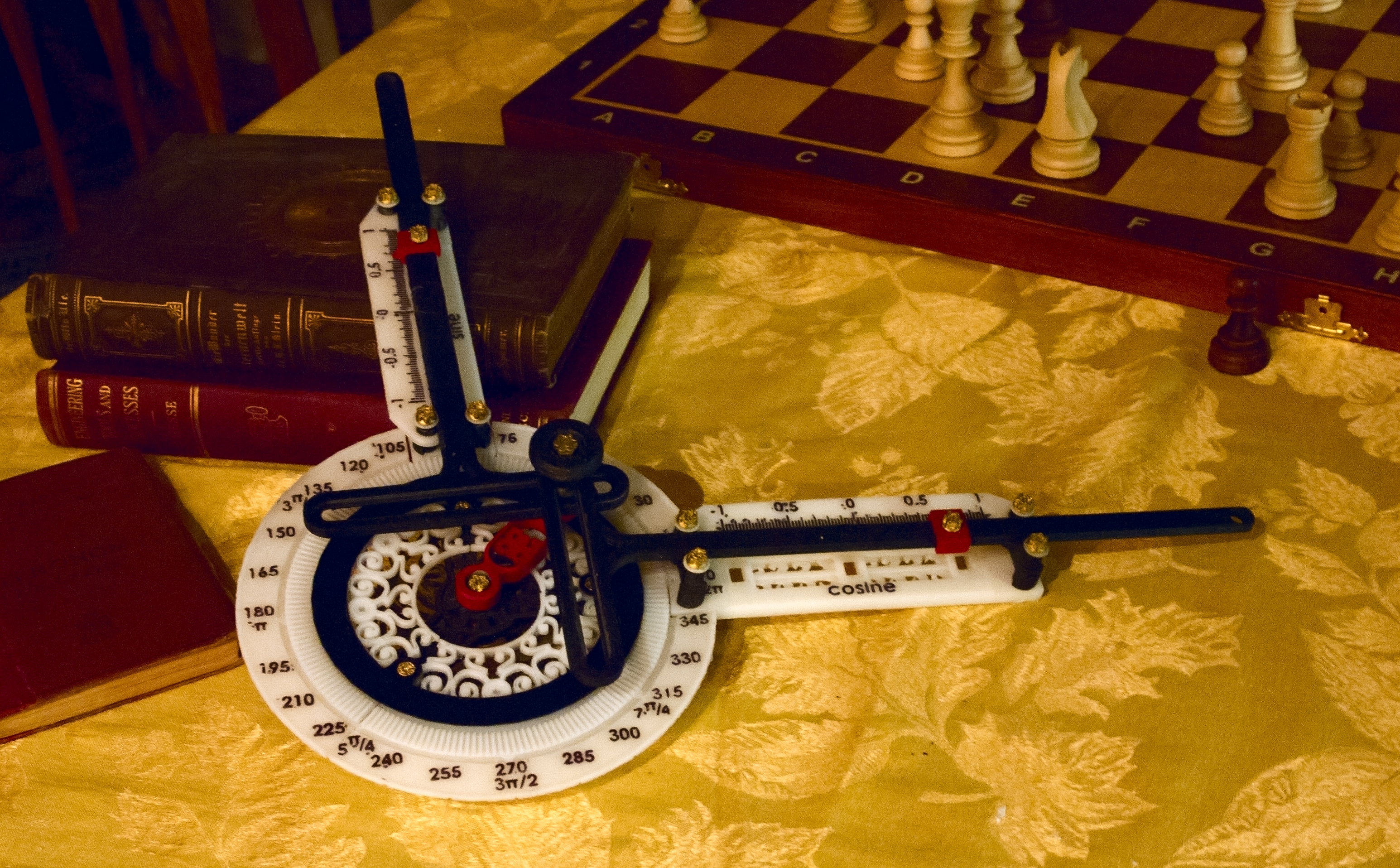

Offrez-vous et à votre classe une machine qui vous montre comment le sinus et le cosinus sont liés aux angles. Il y a une animation sur mon blog :http://swampcastle.blogspot.com/2013/11/harmonic-transformer-for-classroom.html

J'ai également importé et assemblé les modèles dans OnShape, où vous pouvez les essayer virtuellement. Essayez-les ; vous ne serez pas déçu.

À propos d'Onshape :http://swampcastle.blogspot.com/2015/08/onshape-shapes-up-great.html
Lien vers le modèle :https://cad.onshape.com/documents/5c003295166a40c699e9ca02/w/8ec0747e1c854c81bd8468e9/e/b660adf4fde44b19baf860fa

Comment utiliser :
Utilisez le bouton pour faire pivoter le bras à un angle. Lisez la valeur sur les échelles sinus et cosinus. Les valeurs sinus et cosinus sont données pour un cercle d'un rayon de 1, également appelé cercle "unité". Pour obtenir les longueurs d'un cercle avec un rayon autre que 1, multipliez la lecture de la machine par le rayon souhaité.

Le sinus et le cosinus sont des fonctions trigonométriques d'un angle, définies à l'aide de triangles rectangles. Dans l'une des figures, un triangle rectangle a été dessiné au-dessus du transformateur harmonique. L'angle est fixé à 30 degrés. L'hypoténuse est le rayon du cercle, représenté par une ligne verte. Le rayon est tracé du centre de pivot du bras au centre du bouton, où se trouve la cheville. La ligne horizont

Imprimez les instructions.

Catégorie : Instructions de mathématiques.

Les instructions d'assemblage sont fournies avec des photos et des détails sur mon blog :http://swampcastle.blogspot.com/2013/11/harmonic-transformer-for-classroom.html

C'est essentiellement mon transformateur harmonique idéal original, avec l'ajout de plus d'étiquettes. Les étiquettes le rendent plus facile à utiliser, et sont plus faciles à lire car le texte est en relief au lieu d'être gravé.
