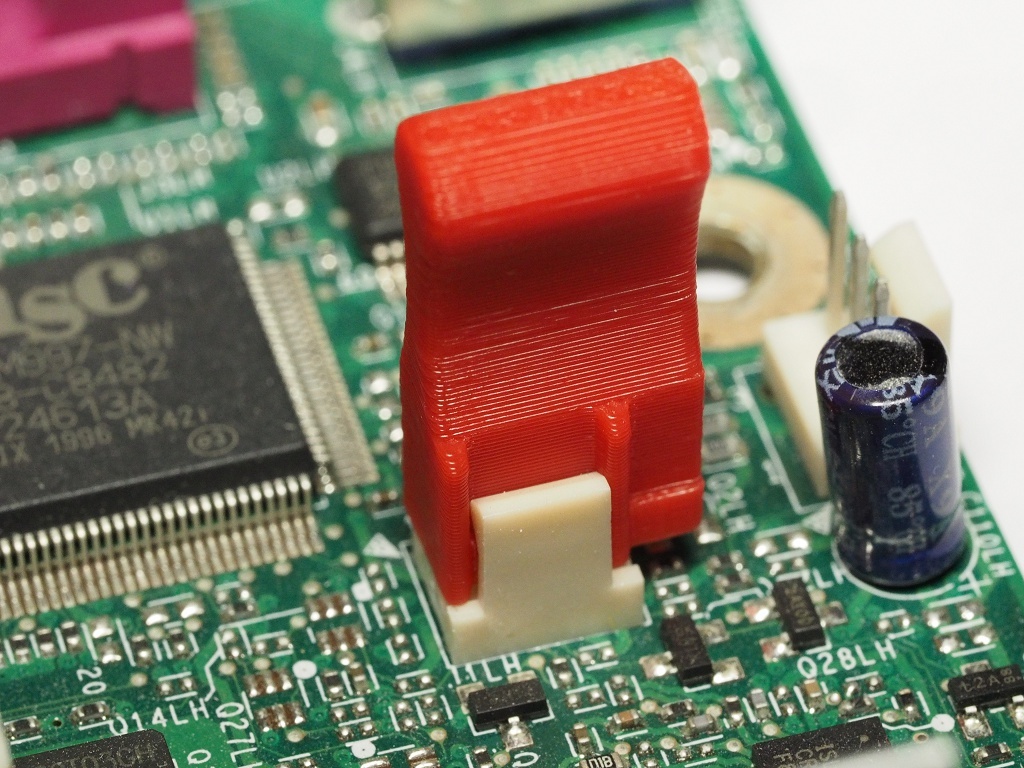

这是一个用于遮盖主板风扇接口引脚的虚拟连接器。

我附上了3针和4针版本的STL文件。4针版本可以用于3针接口，但会超出边缘(如图所示)。

编辑于 2016 年 12 月 28 日：添加了版本 2

我把针脚口袋分开了，这样能大大降低针脚短路的风险。我建议大家只使用2.0 版本的产品。

闪迪创客专业版(2016款)

不要

不要

0.2毫米

30%

我用ABS材料打印的，但只要不是导电材料，并且能承受附近热源的影响而不会变形，使用任何其他材料打印应该都可以。

如果你在 Simplify 3D 中切割 3 针版本的文件，可能会收到自动缩放的提示。请选择 "否" —— 网格文件已经是毫米单位格式了。

使用 FreeCAD 0.16 版本设计而成

尺寸完全由底板草图的填充宽度决定——3针版本的填充长度设为8毫米，4针版本则设为10.6毫米。

版本2是同一个模型，但我用原始立方体将引脚分隔开。添加这些立方体是因为我发现盖子的高度容易导致引脚弯曲从而引发短路——将引脚分隔开应该能有效避免这种情况(不过使用该模型需自担风险)。
