ACTUALIZACIÓN 18 de febrero de 2021:
Si se utiliza la nueva versión con la plataforma ampliada y el HUB USB, ¡solo se pueden usar 3 tornillos para fijar la plataforma al soporte! Sin embargo, no hay ningún problema con esto.

ACTUALIZACIÓN 15 de febrero de 2021:
Añadí una nueva versión con espacio para un concentrador USB3 adicional:http://www.amazon.de/dp/B07P6MPXJ7/

INGLÉS:

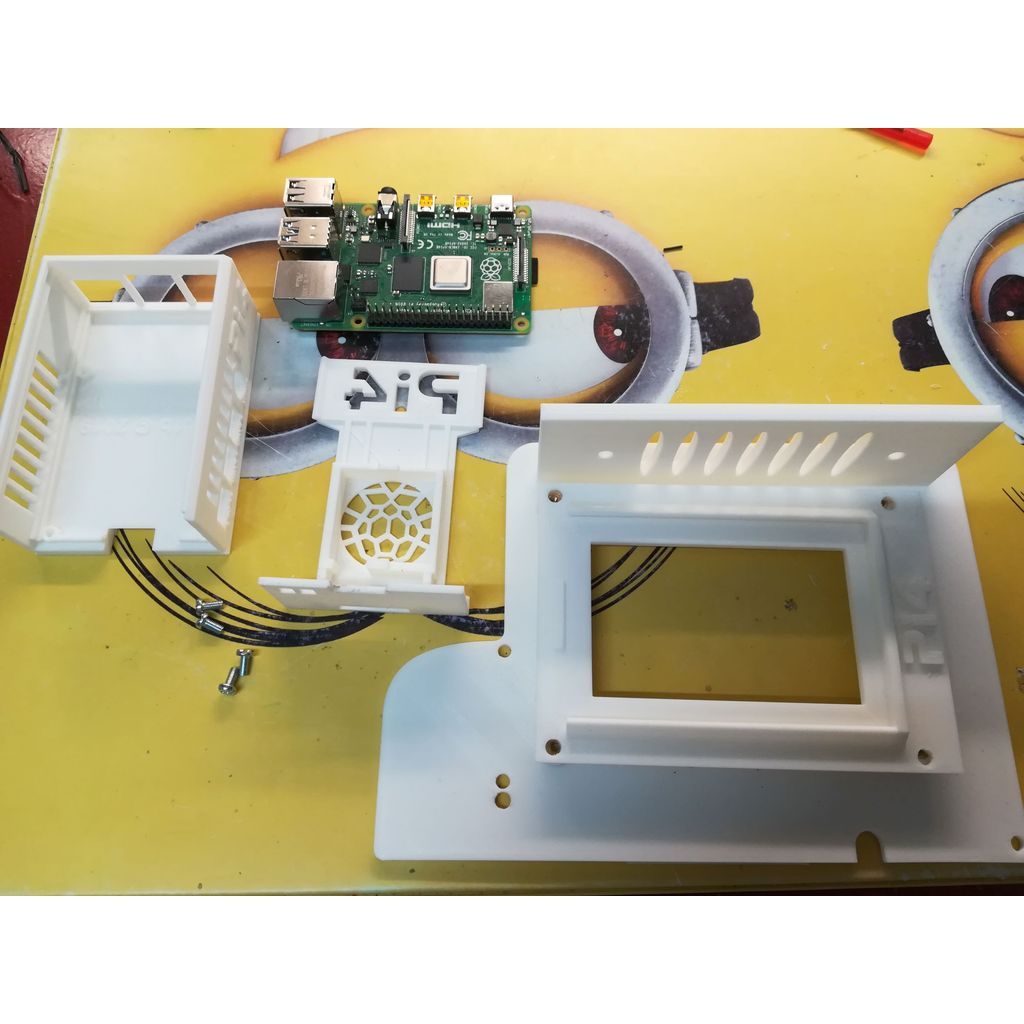

Cuando se utiliza un RPi con una montura astronómica, puede haber mucho enredo de cables alrededor de las partes móviles. Por lo tanto, diseñé esta plataforma adjunta a un Skywatcher EQ6R Pro.
Dado que no tenía un EQ6, EQ6R o cualquier otro tipo de EQ6, no sé si encajará en estas monturas. Para fijar la plataforma, utilicé 4 de los 6 tornillos donde se puede abrir el acceso al engranaje a través de las dos cubiertas.

Necesitas 3 nuevos tornillos M3 x 25 mm y 1 M3 x 10 mm. Adicionalmente, necesitarás 4 tornillos M3 x 10 mm para la carcasa del Rpi 4, así como 2 tornillos M3 x 10 mm o 16 mm para la "plataforma auxiliar". Aquí monté un receptor GPS. También se necesitan 4 insertos de rosca M3 x 6 mm, así como 2 insertos de rosca M3 x 4 mm.

La fantásticamente diseñada carcasa Rpi4 no es mía. La encontrarás aquí:¡Muchas gracias a "tipam"!

Hice todas las piezas de PLA blanco, pero si vas a usar esto en áreas cálidas o calientes, deberías al menos usar PETG o un filamento mejor.

ALEMÁN:
Cuando se utiliza un Raspberry Pi en una montura astronómica, a menudo se produce un enredo de cables. Por lo tanto, he desarrollado una montura que se puede atornillar a una montura Skywatcher EQ6R Pro.
Dado que no tengo ninguna otra montura EQ6, no puedo decir si también encaja con los otros tipos. Para el montaje, he sustituido 4 de los 6 tornillos de las tapas de mantenimiento por unos más largos.

En total, se necesitan: 3 M3 x 25 mm y 1 M3 x 10 mm. Además, se necesitan 4 tornillos M3 x 10 mm para fijar la carcasa del RPi4, así como 2 tornillos M3 x 10 mm o 16 mm para la «Plataforma auxiliar». Aquí he montado un receptor GPS. Además, se necesitan 4 inserciones roscadas M3 x 6 mm y 2 M3 x 4 mm.

¡El magnífico diseño de la carcasa proviene de "tipam"! Muchas gracias por ello:

Todas las piezas están impresas en PLA. Para regiones más cálidas, se recomienda PETG o algo mejor.

Artillería Sidewinder X1

No.

No.

0.2

25%
