Это корпус/оболочка для генератора озона на 12 В.
Озон убивает вирусы и бактерии. Он также устраняет неприятные запахи, такие как запах сигарет и пота из обуви, автомобилей, кожаных курток и т. д. Однако вдыхание озона вредно для здоровья, поэтому его следует использовать в помещениях, где нет живых существ. После использования генератора озона необходимо проветривать помещение в
Мой мини-генератор озона пришел из интернет-магазина и очень похож наЭтот.Он имеет высоковольтный трансформатор в герметичном пластиковом корпусе и керамическую пластину с электродами, которые генерируют плазму, которая, в свою очередь, генерирует озон из кислорода в воздухе.

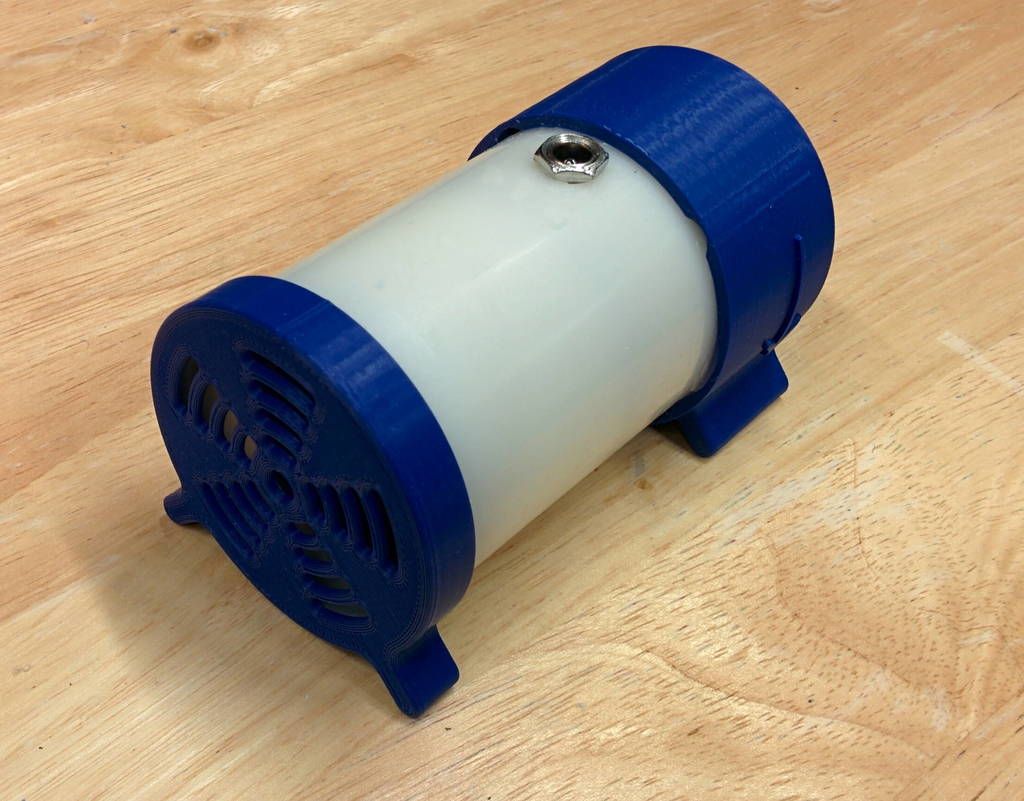

Главная часть - это ПВХ-труба диаметром 50 мм из хозяйственного магазина. Вы можете напечатать её, если у вас её нет под рукой. Моя труба была длиной 75 мм, но она может быть и короче.
Конец трубки - это место, где воздух и озон выходят из устройства, аФан.Жилье выдувает воздух с другого конца, а два подвесных диска для электроники поддерживают стабильность высокого напряжения и плазменного листа в центре. Вентилятор имеет размеры 40x20 мм и работает от 12 В, так же как генератор озона.
Я сделал две версии подвесных дисков, которые удерживают высоковольтный трансформатор и керамическую плазменную пластину. Одна из них - просто диск, вам понадобятся два таких диска. Другая версия имеет два диска с рычагами, которые регулируют расстояние между ними. С ними работать немного проще, но вам придется использовать немного клея на конце ры
Дизайн таков, что вся электроника находится с наветренной стороны, поэтому озон, который является коррозионным для металлов, не попадает на электронику (вентилятор).
Если вы используете USB-преобразователь (ищите MT3608, доступный в интернете примерно за 2 доллара) и не хотите устанавливать его внутри корпуса, то вам может подойти "Fan Shroud USB", потому что в нем есть карман для печатной платы. Обратите внимание, что некоторые платы длиннее и не помещаются в него - это платы без USB-разъёма с за
Крышка имеет вентиляционные отверстия, которые должны быть расположены над катушкой и микросхемой. Небольшой выступ должен удерживать плату внизу, нажимая на потенциометр. Если ваш принтер оставил на нем пятно материала, просто спилите его.
Настройки печати.
Марка принтера:
Creality.
Принтер:
Эндер 3.
Сплавные плоты:
Нет.
Поддерживает:
Нет.
Резолюция:
.2
Заполнение:
20.
Филамент:Синий PLA от Amz.
Примечания:
Все детали должны быть напечатаны с плоской стороной вниз. Не требуется поддержки, и большая плоская сторона не должна нуждаться в каких-либо подставках или окантовке. Используйте клей-палочку или то, что вы обычно используете.
Строить и использовать.
Никаких винтов, только клей (эпоксидный или клей CA).
Я снял четыре небольших выступа с одного конца рамы подвески, потому что она была достаточно плотно внутри трубы, чтобы её удерживали только выступы на стороне вентилятора рамы. Если внутренний диаметр вашей трубы большой, то я советую использовать термоклей, чтобы удерживать её на месте в трубе.Я добавил розетку на конце вентилятора для 12 В от автомобильного прикуривателя или настенного адаптера, поэтому мой кабель был удлинен, чтобы освободить место. Если вы хотите добавить регулятор напряжения для источника питания ноутбука или повышающий преобразователь для источника питания USB, то 75 мм должно быть достаточно места.
Не нужен светодиод ON, вы можете почуять, когда он работает, и, вероятно, услышать, как работает вентилятор. В любом случае, вам не следует смотреть на него, когда он включен, вам следует быть где-нибудь еще.
Смотрите, чтобы провода не застряли в вентиляторе.
Держите высоковольтные части как можно дальше от всего. Это ОЧЕНЬ высокие напряжения. Держите клей подальше от высоковольтных электродов.
Потребление энергии составляет около 300 мА для преобразователя и 100 мА для вентилятора. Проще всего использовать 12 В напрямую, но портативный аккумулятор для телефона с усилительной схемой тоже должен подойти. Мой аккумулятор потребляет 1,2 А от USB-питания при питании преобразователя MT3608 (MT3608 может обеспечить выходной ток в 2 А и работает
Для поиска повышающего преобразователя введите "MT3608" в поисковике одного из многочисленных онлайн-поставщиков электронных модулей. Просто имейте в виду, что требуется много оборотов регулировочного резистора, чтобы напряжение модуля начало меняться. Вот ссылка на него.Видео.О том, как отрегулировать его, не повреждая его. На Thingiverse есть несколько других корпусов для MT3608, сделайте поиск.Поиск.чтобы увидеть, сможете ли вы найти тот, который вам нравится больше. У меня есть один для моегоКольцо с лазерным гравером из светодиодов.. Вот это.Руководство по использованию MT3608
Не оставляйте его без присмотра там, где он может вызвать пожар, поставьте его на огнеупорную подставку и используйте предохранитель. Вентилятор обычно будет поддерживать достаточно низкую температуру во всем помещении.
Высоковольтные провода остаются внутри рамы. Кабели электропитания находятся за пределами рамы.
Держите клей подальше от электродов, там будет плазма, и она горячая. Управляйте длинными проводами, держа их подаль от области плазмы.
