Dies ist ein Do-it-yourself-Seilwickler, der alte Techniken verwendet!

UPDAte 2017/0/19: Die Dateien Hook.stl und Hook_Mechanism.stl wurden aufgrund einer kleinen Änderung geändert.HustenFehlerHusten. Meine Entschuldigung, falls du sie bereits gedruckt hast - der Kragen um den Haken muss weg, sonst stört er das Lager. Schleif es ab oder drucke den neuen Haken erneut.
Mein Fehler!

Prusa

Prusa Mk2

Nein.

Nein.

0,2 für Getriebe, 0,25 für den Rest.

25 %

Die Teile wurden mit sehr geringer Toleranz entworfen - Sie könnten feststellen, dass einiges an Feilen erforderlich ist, wenn Ihr Drucker irgendwelche Ungenauigkeiten aufweist - insbesondere bei den 608-Lagerlöchern.

Du wirst die folgenden Teile ausgedruckt benötigen:
1x Annulus
1x Front
3x Hakenmechanismus
1x Knopf
1x Shuttle

Du wirst auch die folgenden Hardware-Artikel benötigen:
5x 608Z oder 608ZZ Lager (ein Standard mit 22 mm Außendurchmesser, 8 mm Innendurchmesser und 7 mm Höhe)http://uk.rs-online.com/web/p/ball-bearings/4089883
2x M8-Maschinenbolzen (mit Sechskantkopf für einen metrischen Schraubenschlüssel der Größe 13)
2x M8-Mutter (Schlüsselgröße 13) - Ich habe 1x Nyloc-Mutter verwendet, aber ich glaube nicht, dass es notwendig ist.
2x M8-Unterlegscheiben

Führen Sie die Lager in die 5 Löcher entsprechend ein (stellen Sie sicher, dass Sie von der breiteren Seite einführen!).
Wenn die Lager etwas schwierig einzusetzen sind (möglicherweise aufgrund von Druckertoleranzen usw.), dann wäre eine Methode, sie durch die Löcher zu "ziehen", indem man ein anderes Lager an der Seite, in Richtung derer man zieht, verwendet und dann eine Mutter und eine Schraube festzieht, so dass die Aktion des Festziehens das Lager an seinen Platz zieht. Alternativ könnte man einen Holzblock und leichte Schläge mit

Führen Sie den Stiel der Haken durch die Lager in den drei Löchern des vorderen Teils und in ein Zahnradteil ein. Stellen Sie sicher, dass das Zahnradteil so ausgerichtet ist, dass die Lippe des Zahnrads zum Haken zeigt und der Hakenstiel fest in das Zahnrad einrastet. Schieben Sie einen Ankerkeil in den Spalt, der sich jetzt auf der Rückseite des Zahnrads befindet. Dieser Keil sollte das Zahnrad am Ende

Legen Sie eine M8-Mutter in die Vertiefung des Knopfes, so dass sie mit dem Loch auf der Unterseite ausgerichtet ist.
Führen Sie einen M8-Bolzen in das Annulus-Lager an der Außenkante ein, so dass der Bolzen von der Zahnradseite eintritt und aus der flachen Seite austritt. Schrauben Sie dies in den Knopfgriff ein, so dass der Bolzen in die eingebettete Mutter eintritt. Ziehen Sie es fest, damit sich der Griff frei bewegt.

Führen Sie eine M8-Schraube von der Mitte der glatten Seite des Annulus-Teils ein, so dass der Kopf in das dafür vorgesehene sechseckige Loch passt. Platzieren Sie 2 Unterlegscheiben auf der Seite der Schraube, die auf der Zahnradseite austritt (wird zwischen der Vorder- und Rückseite sein).

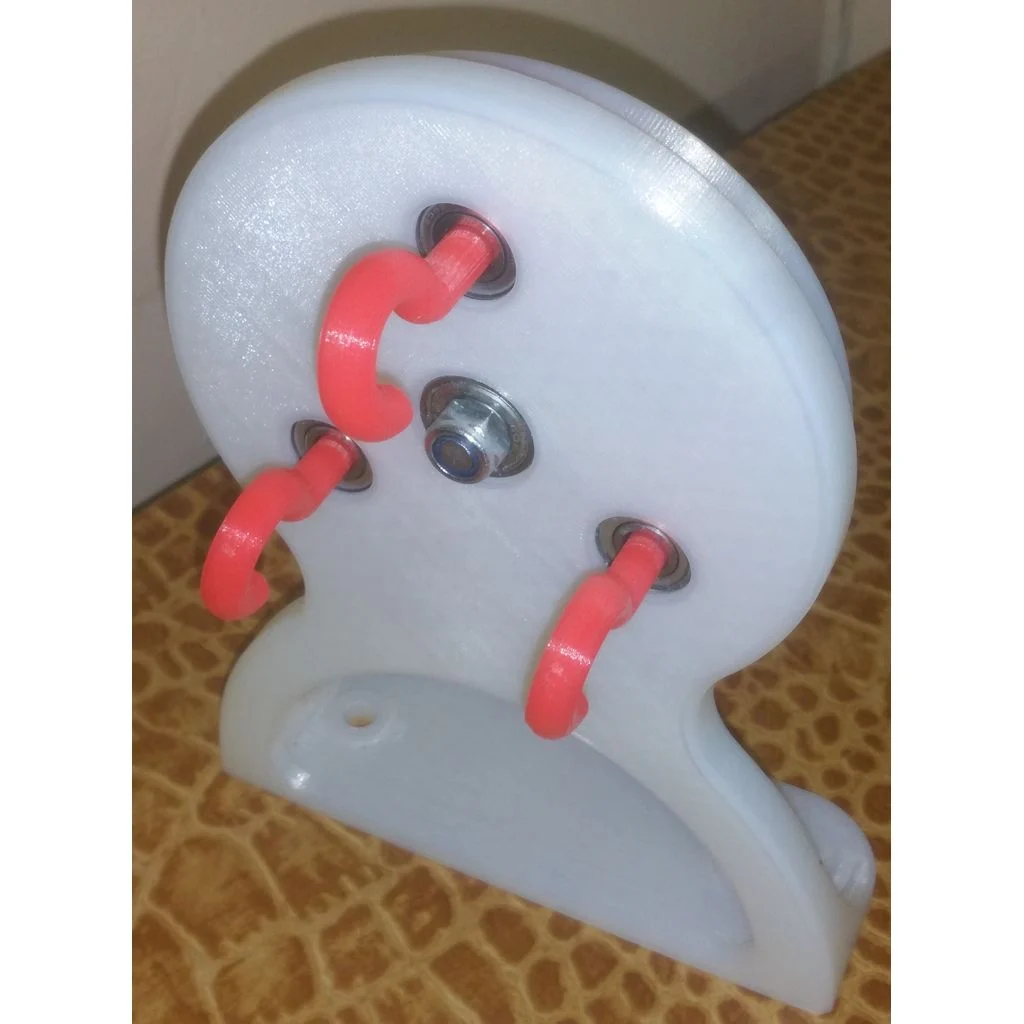

Die Zahnräder, die am vorderen Teil angebracht sind, sollten in den äußeren Zahnring einrasten. Versuchen Sie, alle Haken in Richtung oben zu orientieren, wenn der Griff unten ist - das macht es später einfacher zu benutzen. Setzen Sie den vorderen Teil (mit Zahnrädern) und den Zahnring zusammen und befestigen Sie ihn mit einer M8-Mutter auf der zentralen M8-Schraube.

Wenn Sie die Teile korrekt gedruckt und zusammengefügt haben, sollten Sie in der Lage sein, den Griff frei zu bewegen, und der Ring sollte sich drehen, was dazu führt, dass sich die Haken noch schneller drehen. Wenn Sie möchten, können Sie dies jetzt mit einer G-Klemme an einem Tisch befestigen oder es mit den Ankerlöchern verschrauben, um es stabil und einfach zu bedienen zu machen. (Es ist jedoch immer noch möglich, es ohne

Der Trick beim Wickeln von Seilen besteht darin, Folgendes zu tun:
Schneide mindestens 3 Stücke Schnur der gleichen Länge - das fertige Seil wird normalerweise etwa ein Drittel der Länge der Schnurstücke betragen.
Führe jedes Stück Schnur um einen Haken, so dass die Enden alle zusammenlaufen, parallel zur Mitte vorne des Seilwicklers.
Binde einen Daumenknoten am Ende der Schnüre, um sie zu kontrollieren.
Führe das Shuttle so ein, dass jeder der 3 Schlitz die Schnur für den zugehörigen Haken enthält, und verhindere, dass sie sich verheddern. Bring das Shuttle zum Knoten am Ende.
Für diesen Teil werden 2 Personen benötigt. Eine Person ist für den Shuttle und das Ende des Seils verantwortlich, und die andere ist für den Seilwickler verantwortlich.
Der Seilwickler wird gekurbelt, während der Shuttle stabil gehalten wird, um die Fäden gerade zu halten.
Die Saiten drehen sich um sich selbst und bauen Spannung auf.
Wenn die Spannung das Shuttle erreicht, wird dies dazu führen, dass sich der Knoten zu drehen beginnt.
An diesem Punkt hilft der Shuttle-Operator dem Knoten, sich in die Richtung zu drehen, in die er sich drehen möchte, und der Shuttle wird leicht nach vorne in Richtung Winder bewegt, wobei die Saiten gerade gehalten werden.
Das Seil sollte auf der anderen Seite des Shuttles entstehen!
Wenn das Shuttle den Winder erreicht, kann es entfernt werden, und die Schnur, die über die Haken geschlungen ist, wird entfernt und ein weiterer Daumenknoten wird gebunden.

Das ist ziemlich schwierig richtig zu machen, aber so lohnend! Versuche, farbige Wollstücke mit den Schnüren zu kombinieren, um einen coolen Effekt zu erzielen, oder helle Seile für welche Projekte auch immer du willst!

Ein Video, um einige Konzepte zu erklären (Nicht mein Video!)https://www.youtube.com/watch?v=toyOKOi0DsMUnd hier ist ein Video davon in Aktion!https://www.youtube.com/watch?v=4jD_0a4PvXs
