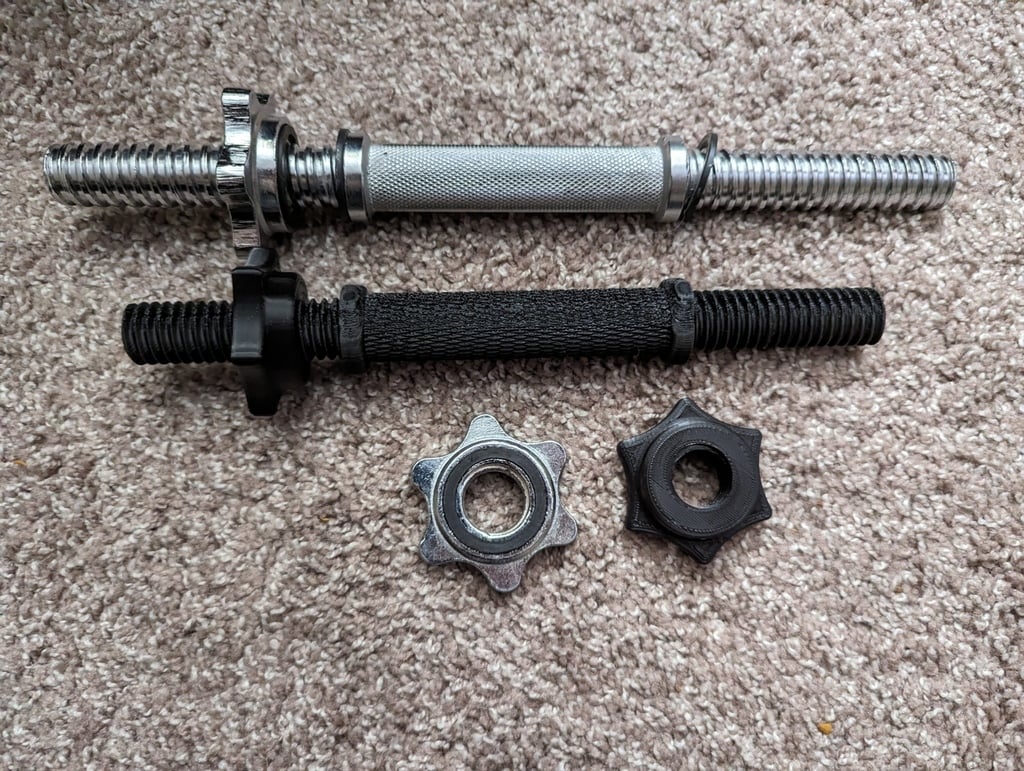

这是我快速制作的一款哑铃，其设计模仿了常见品牌的可调节哑铃。

注意事项：请打印时选择横向排版，以增强零件强度。虽然需要使用支撑结构，但这样做能显著提升强度。此外，请注意塑料材质的耐用性。我相信我的女友(我为她设计了这款产品)不会在上面放置过重物品以致导致其损坏，但大家还是要谨慎操作。

别傻了……这可不是让你拼命练碎颅器或哑铃卧推的。这是供日常轻量级训练用的。



手柄长度：8.75英寸

长度螺纹区域：各为3英寸

外径

外径螺纹：1英寸(而我设计的那些板件尺寸稍大一些)。



我设计的尺寸是这样的，这样我的女朋友就能用较轻的哑铃，而我则用原来的金属哑铃。为了适应我的打印平台，我把螺纹区域的长度缩短了，同时对把手区域也做了些微调整。不过这个把手对我来说还是挺好用的，尺寸也不算太小。

出于强度考虑，我选择了横向打印，并将填充率设定在30%至42%之间以减轻重量。支撑结构部分交由Superslicer软件自动生成。顶部和底部需要进行打磨处理，以去除螺纹和滚花纹，但经过极其细致的打磨后，最终成品表面光滑无瑕。

尽管OnShape不支持角形螺纹，但STL文件中的螺纹最终呈现出与原版相似的效果。不过，原版的螺纹是角形的，而STL文件中的螺纹则采用了更常用的圆形设计。

若有帮助的话，我已附上STEP文件，但直接打印原文件效果也不错。

除非你用极快的速度进行卷曲操作，否则单个螺母应该足以固定住杠铃片。但如果有需要的话，可以在两侧各打印一个额外的锁紧螺母。不过我觉得完全没这个必要。

打印设置

打印机品牌：

极创智造

打印机：

终结者3 Pro

支持者：

是的

决议：

0.2

填充部分：

30%

注意事项：

经过大幅升级的Ender 3 Pro打印机







类别：运动与户外活动
