요약
퓨전360으로 디자인되었습니다.

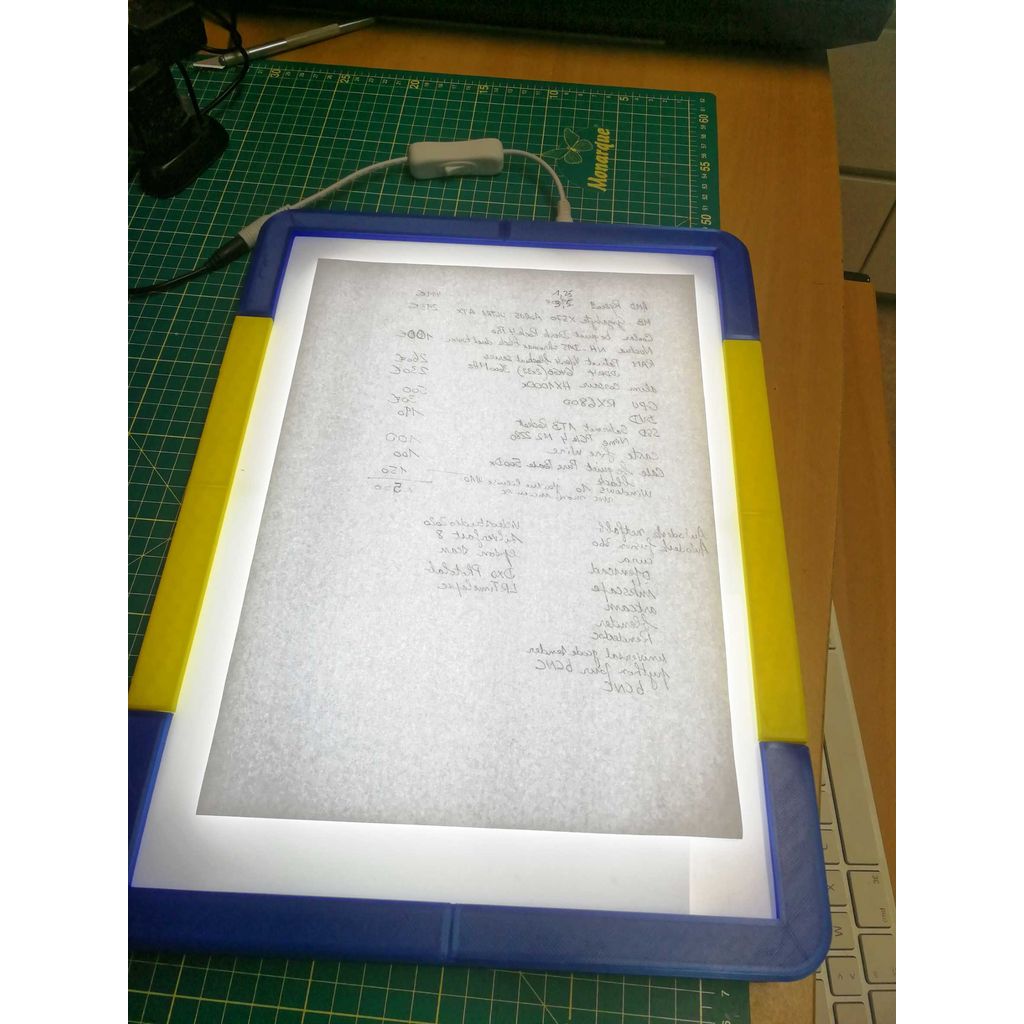

그림을 위한 파라메트릭 백라이트 박스.
당신은 상자의 길이, 높이, 폭을 매개변수로 사용하여 사용자 정의할 수 있는 치수를 설정할 수 있습니다.
제공된 Fusion 360 파일.
이 예시에서 오파린 아크릴은 : 250x350mm이고, 상자의 높이는 30mm입니다.
저는 이것을 사용합니다:
- 양극 중심 핀이 있는 표준 12V 2A DC 220V AC 전원 어댑터.
- 인라인 전원 스위치 디머 ON/OFF 2.1X5.5mm 케이블 잭 12V
- 깜박임을 방지하기 위한 470μF, 35V 용량의 커패시터.
- 5m 长的스트립에서 300mm를 잘라내서 7개의 스트립을 만들었고, 12V LED 5050 화이트를 사용했으며, 1미터당 60개의 LED가 있습니다.
인쇄 설정
프린터 브랜드:
크리에이리티
프린터:
CR-10S
래프트들:
아니에요.
지원합니다:
아니에요.
해상도:
0,25
채우기:
25%
