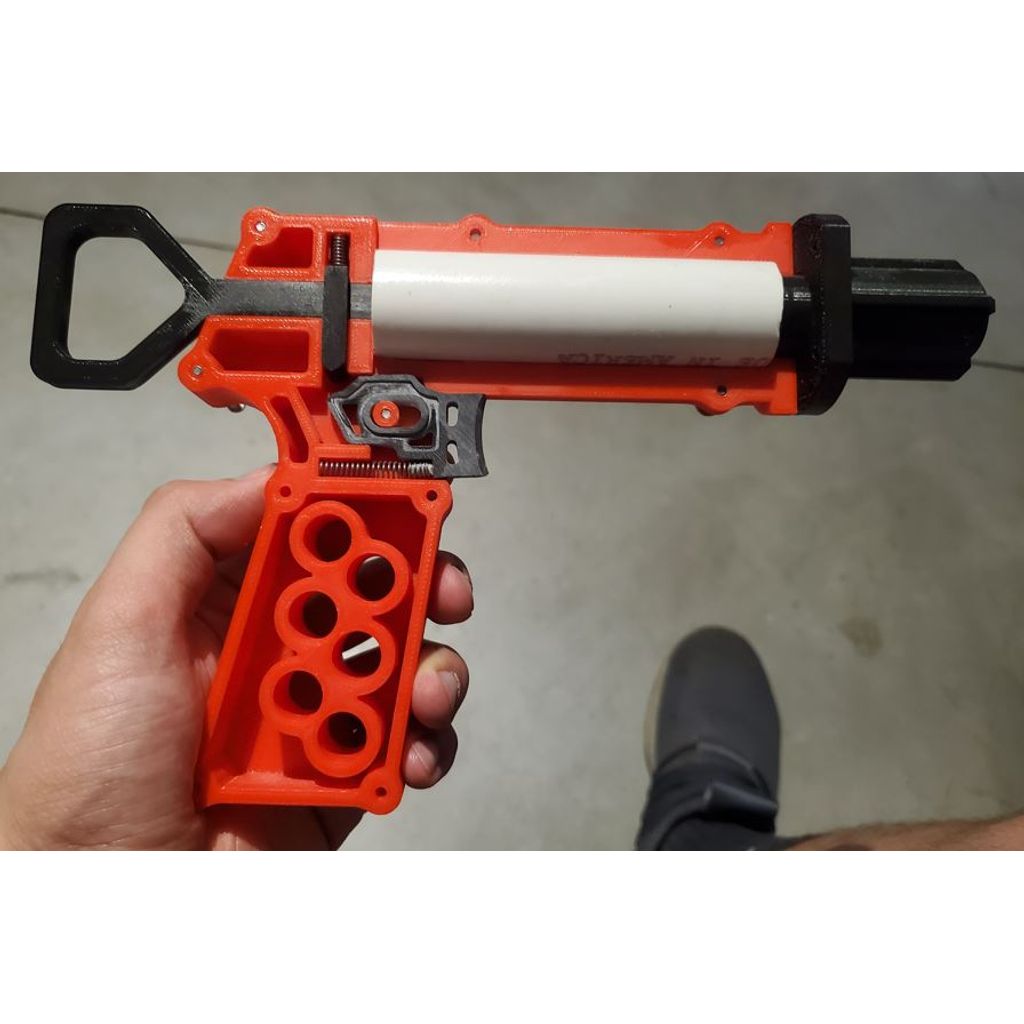

Pistola Nerf impresa en 3D. Esto está fuertemente inspirado en el LF1 de Landru - Blaster de dardos de espuma.

Usé dardos Nerf de marca desconocida de medio tamaño que compré en Walmart, pero los dardos de tamaño completo deberían funcionar bien. Tampoco hice mucha tolerancia, así que como advertencia preliminar, este proyecto requerirá mucho lijado en todas las partes móviles para lograr un movimiento suave. Si tienes acceso a una Dremel, esto hará que el lijado sea mucho más fácil.

También utilicé un soldador para colocar los insertos de calor roscados en su lugar, así como las tuercas en el lado derecho del cuerpo de la pistola Nerf.

Pude lograr una distancia de >50 pies al disparar este blaster Nerf horizontalmente.

Creality Ender 3

No importa.

Sí.

30%

Esto se imprimió en PLA, pero si tienes la capacidad de imprimir en un material más fuerte como el PC, entonces es recomendable, ya que este modelo tiene múltiples partes móviles y experimenta mucha fuerza del resorte del perno/empujador.

Imprimí el gatillo en resina UV de Elegoo, ya que no estaba experimentando mucha carga en comparación con las otras partes de la construcción. La resina tiende a ser más precisa, lo cual es bueno para las partes móviles y reduce la cantidad de lijado necesaria para el gatillo.

Intenté diseñar muchos de los componentes para minimizar la cantidad de material de soporte necesario, pero la punta, el gatillo y el émbolo requerirán algo de material de soporte debido a sus geometrías.

Cosas que comprar: (La mayoría se pueden comprar en McMaster-Carr, pero compré algunas cosas en Amazon porque era más barato/más rápido. Compré la tubería de PVC en Home Depot porque era más barata/más fácil. Para el lubricante del émbolo y el perno, usé aceite vegetal)

Resortes de perno (McMaster-Carr): Resortes de compresión.
3" de largo, 0.66" de diámetro exterior, 0.534" de diámetro interior.
9657K434
https://www.mcmaster.com/9657K434/

Catch Spring (McMaster-Carr): Primavera de compresión.
1.375" de largo, 0.187" de diámetro exterior, 0.148" de diámetro interior.
9657K51
https://www.mcmaster.com/9657K51/
(Corta esta primavera por la mitad hasta aproximadamente 0,6875 pulgadas)

Spring de activación (McMaster-Carr): Spring de compresión.
1.375" de largo, 0.187" de diámetro exterior, 0.148" de diámetro interior.
9657K51
https://www.mcmaster.com/9657K51/

Juntas tóricas de empujador (McMaster-Carr): Juntas tóricas de Buna-N resistentes al aceite.
Ancho fraccional 3/32, guión número 114.
9452K26
https://www.mcmaster.com/9452K26/

Tubería de PVC para barril (Home Depot recomendada porque es más barata, pero está disponible en McMaster-Carr): Tubería de PVC rígida sin rosca de pared estándar para agua.
Tamaño de la tubería 3/4, de 5 pies de largo.
48925K92
https://www.mcmaster.com/48925K92/
Home Depot:
https://www.homedepot.com/p/Charlotte-Pipe-3-4-in-x-10-ft-PVC-Schedule-40-Plain-End-Pipe-PVC-04007-0600/100348472

Tornillos de 4-40 x 1-1/2" (Amazon):

https://www.amazon.com/Stainless-Available-Machine-Screws-Phillips/dp/B07B3WQS7M/ref=sr_1_7_sspa?crid=F20BZU15YVFH&keywords=4-40%2B1%2B1%2F4&qid=1653285220&sprefix=4-40%2B1%2B1%2F4%2Caps%2C78&sr=8-7-spons&spLa=ZW5jcnlwdGVkUXVh

Tornillos de 4-40 x 1/2" (Amazon):

https://www.amazon.com/uxcell-Alloy-Socket-Screws-Bolts/dp/B00PZO43QS/ref=sr_1_4?crid=3W2SLIT27GFWY&keywords=4-40+1%2F2&qid=1653284967&sprefix=4-%2Caps%2C1109&sr=8-4

Nueces 4-40 (Amazon):

https://www.amazon.com/uxcell-Stainless-Steel-Hexagon-Silver/dp/B07JP1GTT6/ref=sr_1_2_sspa?crid=5G0FGRY1YB1T&keywords=4-40%2Bnuts&qid=1653285044&sprefix=4-40%2Bnuts%2Caps%2C87&sr=8-2-spons&spLa=ZW5jcnlwdGVkUXVhbGlmaWVyPUFRODNT

Insertos térmicos roscados de 4-40 x 0,135" (Amazon):

https://www.amazon.com/dp/B07BH5X252?ref=nb_sb_ss_w_as-reorder-t1_ypp_rep_k0_1_10&&crid=2N1UKMVWW14KS&&sprefix=4-40+heat+

Juntas planas de latón de 3/8" x 1" de diámetro exterior (Amazon):
https://www.amazon.com/OD-Brass-Flat-Washer-Pack/dp/B07KCYVP77/ref=sr_1_1_sspa?crid=3QMBZJIIBX25Q&keywords=%234+washers&qid=1653285137&sprefix=4+washers%2Caps%2C82&sr=8-1-spons&psc=1&spLa=ZW5jcnlwdGVkUXVhbGlmaWVyPUEySlBYNTB=

Lubricante (Walmart): Aceite vegetal estándar.

Recuerda lubricar el émbolo y el anillo O al ensamblar, ayuda a empujar el émbolo/perno en el PVC. Recuerda lijar todos los componentes móviles hasta que puedan encajar/deslizarse suavemente en la pistola. Dependiendo de lo bien que tu impresora pueda manejar los soportes y sobresalientes, es posible que también necesites lijar los asientos de los resortes en el gatillo y el cierre para que el res

¡Espero que disfruten de la pistola Nerf, chicos!
