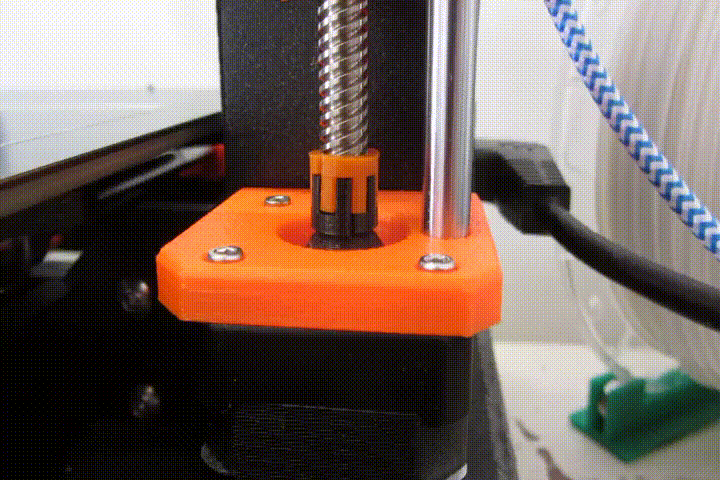

Los movimientos sutiles del eje z pueden ser difíciles de ver, por lo general es menos de un milímetro durante los movimientos. La rotación del eje z suele ser más grande, pero incluso eso es difícil de ver. Esta cosa agrega un indicador que hace que la rotación sea más visible. Su construcción hace que sea fácil de agregar, sin ningún desmontaje y remontaje de la impresora. Todo lo que se requiere son dos colores diferentes de fil

La ubicación se elige para no interferir con el movimiento del ensamblaje del eje X.

Ajustes de impresión.

Marca de la impresora:

Prusa.

Imprimadora:

i3 MK3

Balsas: No.

Apoya:

No.

Resolución: 0.20mm

Filamento:Marca: Cualquier PETG servirá.

Color: dos diferentes


Notas:

El ejemplo utilizó los dos colores que ya estaban presentes en mi impresora.

Por cierto, noté que usar PETG seco tiene mucho menos formación de filamentos que el PETG no tratado con el mismo código G. Para secarlo, usé un secador de alimentos barato a la temperatura máxima (que resultó ser 60 grados Celsius) durante 6 horas.

Cómo diseñé esto.

El diseño está hecho para un hilo de transporte de 8 mm, pero se puede cambiar en el archivo OpenSCAD.

Categoría: Accesorios para impresoras 3D.
