Zusammenfassung

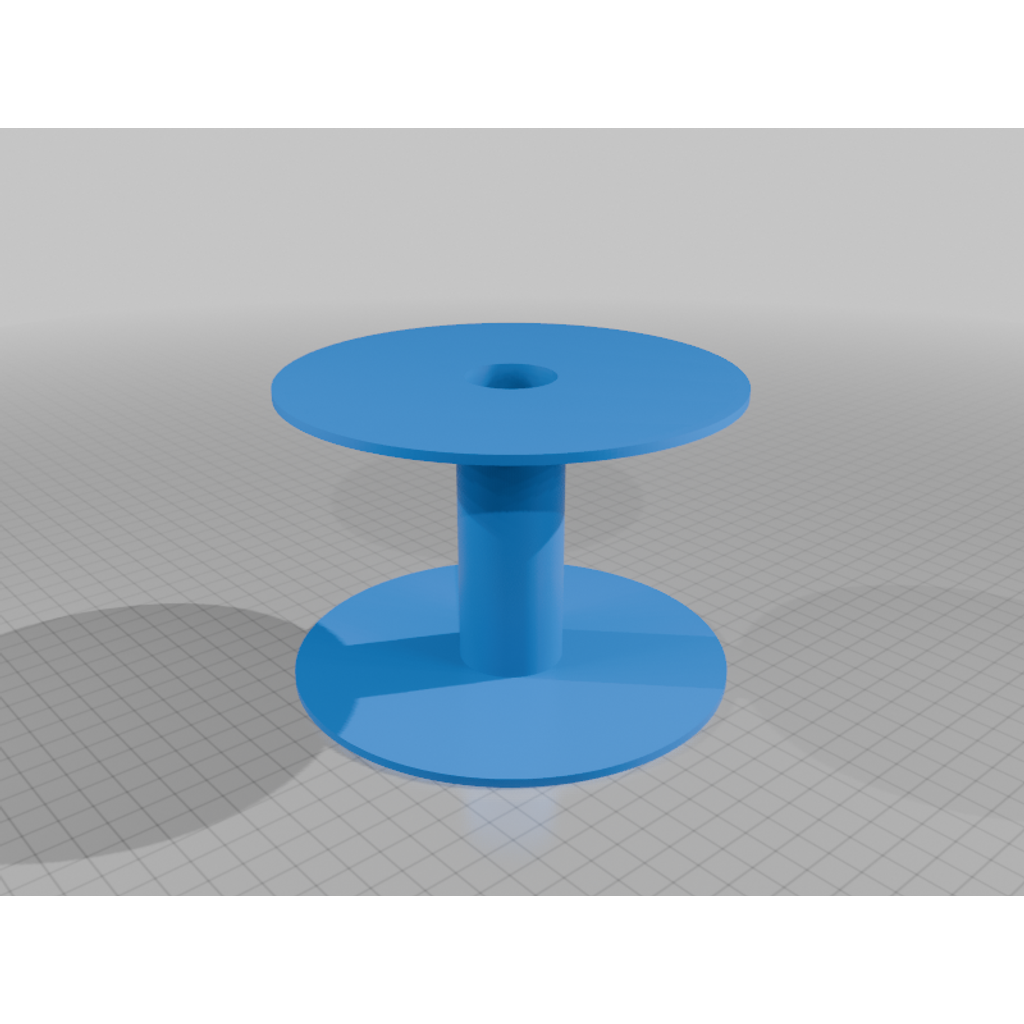

Eine parametrische Spule, die zum Speichern von Filamenten entwickelt wurde, kann aber zum Speichern von allem, was Sie wollen, verwendet werden.
Ein einfaches Modell und ein weiteres, das Start-/Endlöcher beinhaltet.
Dieses Objekt ist Teil eines größeren Projekts von parametrischen Kleinigkeiten, die mit Rhino Grasshopper erstellt wurden.
Repository:https://github.com/vicdlsns/parametricMisc
Fühlt euch frei, zu kommentieren oder bei Bedarf Fragen zu stellen.

Das Entwerfen eines parametrischen Modells ist arbeitsintensiv.
Wenn dir dieser gefällt, erwäge bitte, ihn zu unterstützen, indem du auf den Button "Tip Designer" klickst.

Parameterdaten:

• Spulenhöhe
• Grenzdurchmesser
• Lochdurchmesser
• Materialdicke
• Durchmesser der Start- und Endlöcher
• Anzahl der Endlöcher

Beigefügtes Beispiel STL- und 3DM-Spezifikationen

• 100 mm / 10 cm hoch
• Die Ränder haben einen Durchmesser von 150 mm / 15 cm.
• 30mm / 3cm im Lochdurchmesser.
• 3mm Materialstärke
• 2 mm Durchmesser der Start- und Endlöcher, falls vorhanden.
• 15 gleichmäßig verteilte Endlöcher
• Kann ca. 400 m 1,75 mm Filament aufnehmen - etwa 1300 g PLA.

Druckeinstellungen

• Drucker-Marke:
  Easythreed

• Drucker:
  K1

• Flöße:
  Nicht notwendig.
• Unterstützt:
  Ja

• Auflösung:
  0,2

• Füllmaterial:
  20%

• Filament-Marke:
  Generisch

• Filamentmaterial:
  PLA oder ABS
